小精灵5分造型题及电水壶看图造型10分题教程▲

gramwin · 发表于 2007-11-25 12:44:40

本教程已经被收录到中国Pro/E教程网: http://www.wildfire.net.cn/html/92/n-292.html

原题地址：http://bbs.chinade.cc/thread-40473-1-3.html
可爱的小精灵看图造型题（+5）

原题地址：http://bbs.chinade.cc/thread-40614-1-1.html
电水壶看图造型----10分建模题目

方法很好，非常经典的教程，本帖加入精华，另加奖励论坛金币3枚！
BY 飞龙在天 2007-11-25

[ 本帖最后由美雅破浪于 2008-4-1 09:12 编辑 ]

gramwin · 发表于 2007-11-25 12:50:33

下面一个个开始吧！先来小精灵，此题做好的没几个。
难度并不小啊，

看完教程你会后悔自己没拿这5分。

[ 本帖最后由 gramwin 于 2007-11-25 13:38 编辑 ]

gramwin · 发表于 2007-11-25 12:52:00

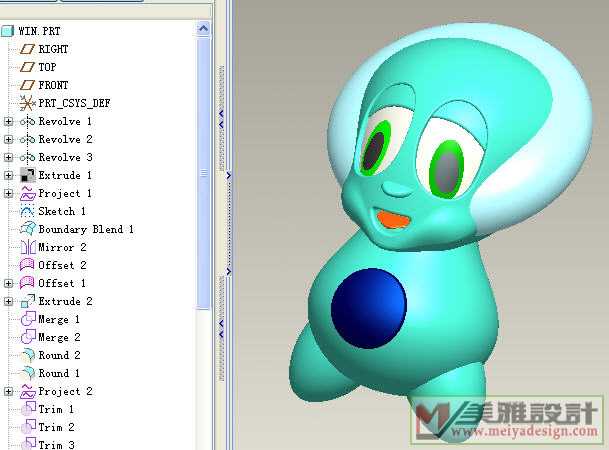

看图片和模型树就知道了，不做讲解。

gramwin · 发表于 2007-11-25 12:55:28

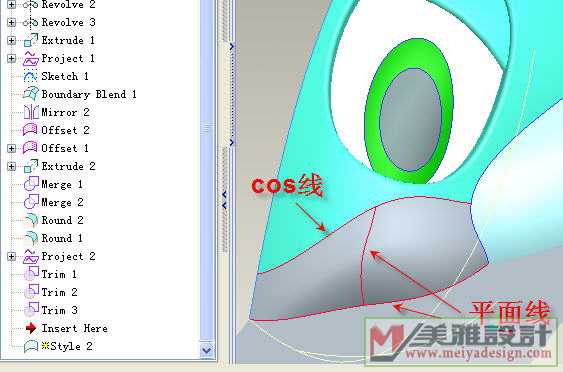

要说有难度那就是在精灵的嘴旁边的脸形了，但你看了也会觉得其实也不是
自己想的那么难！

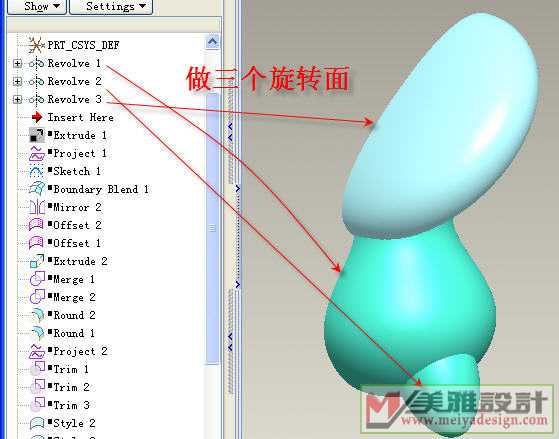

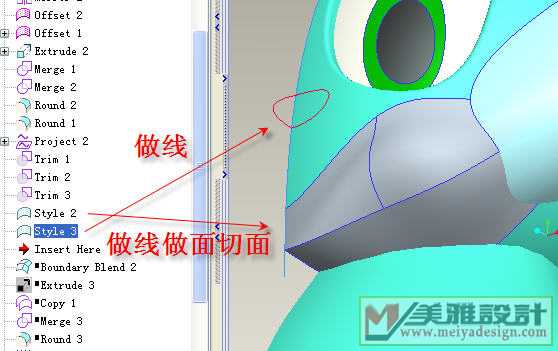

先做上面的，看图，造型里做线，做面及切面。
不清楚下PRT去看。

再做下面的，同理！做线、面。及切面

[ 本帖最后由 gramwin 于 2007-11-25 12:56 编辑 ]

gramwin · 发表于 2007-11-25 12:59:53

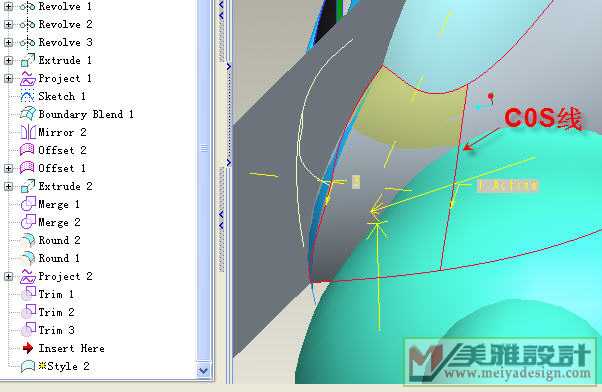

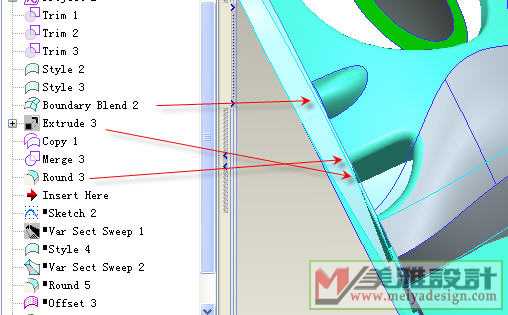

看图，做完造型后就差不多了，一大半分以是你的了。

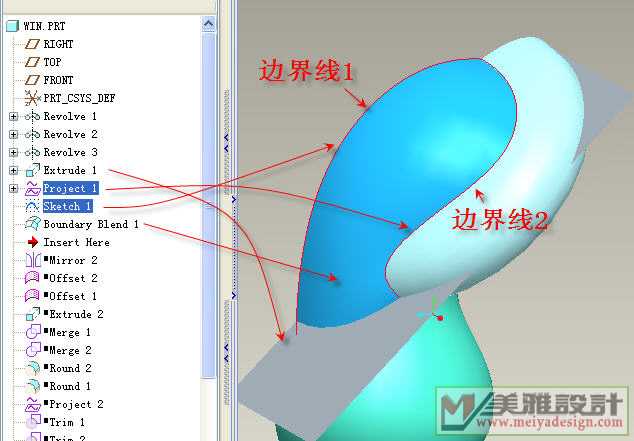

然后再做两造型线，用来做边界面。嘴也开始做了。

gramwin · 发表于 2007-11-25 13:03:19

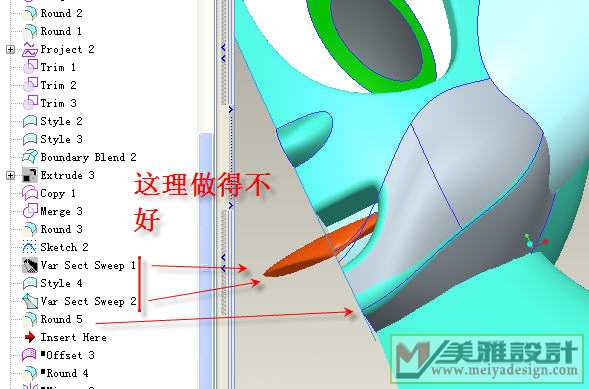

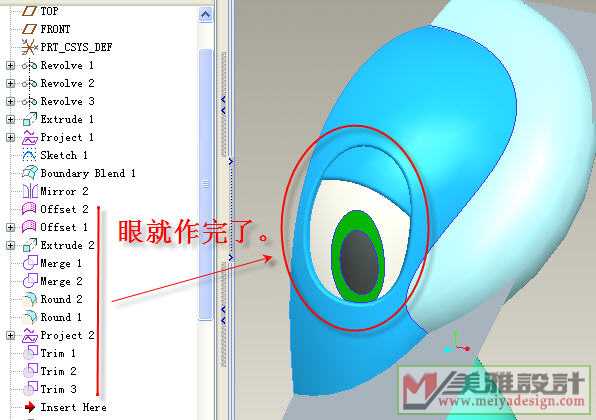

看图吧，这里没怎么做，随便搞个样子，所以很差。

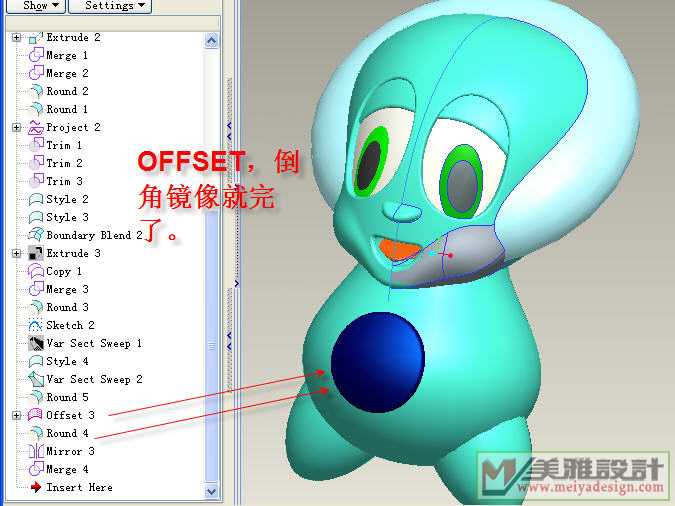

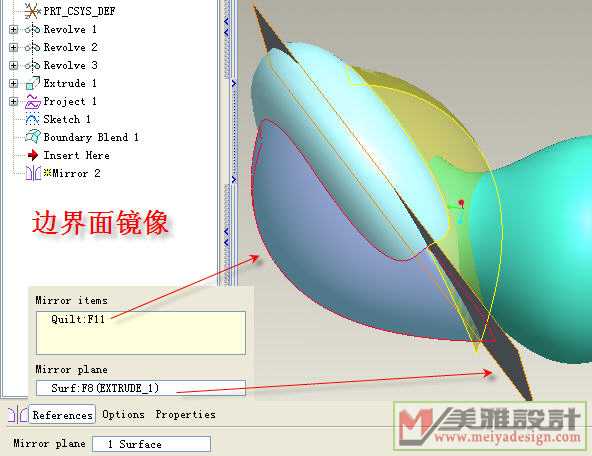

最后搞个胸章，镜像。

！小样，就这样了。

[ 本帖最后由 gramwin 于 2007-11-25 13:40 编辑 ]

gramwin · 发表于 2007-11-25 13:03:58

本帖最后由 gramwin 于 2009-11-30 15:53 编辑

上PROE３.０ＰＲＴ，顺便赚点金币

gramwin · 发表于 2007-11-25 13:04:30

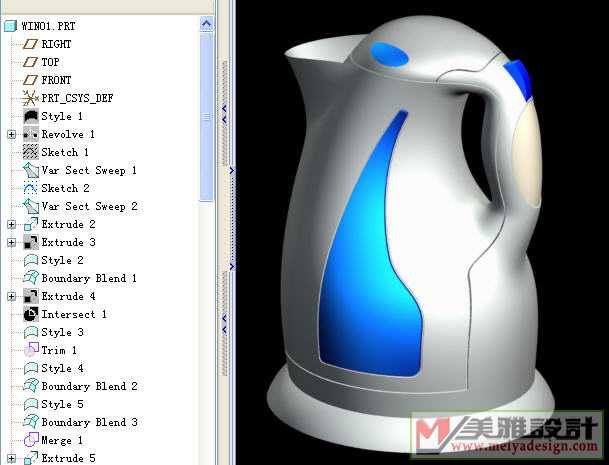

这电水壶10题，

，还真是很引人。
看教程，你更想不到，这10分，怎么就没分一点。
这里讲清楚一点，直接进造型，看图，怎么按你会懂的。
其实你如果是用WF的话，都可以这样导图片进来，不用作三个面再---------。

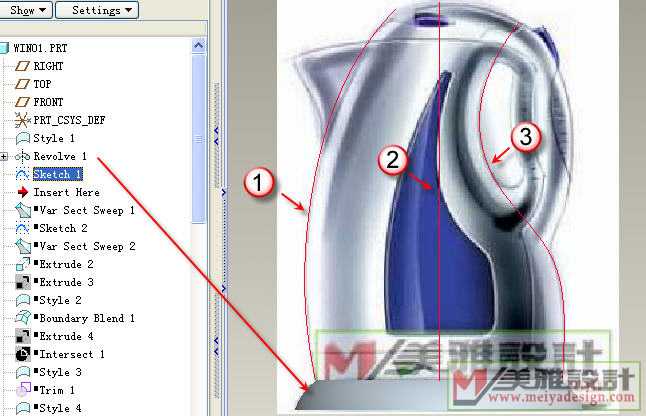

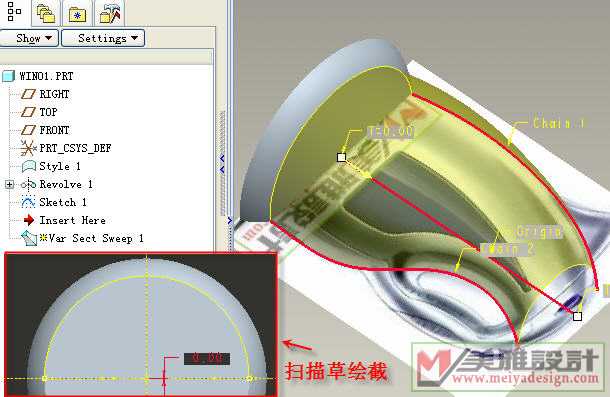

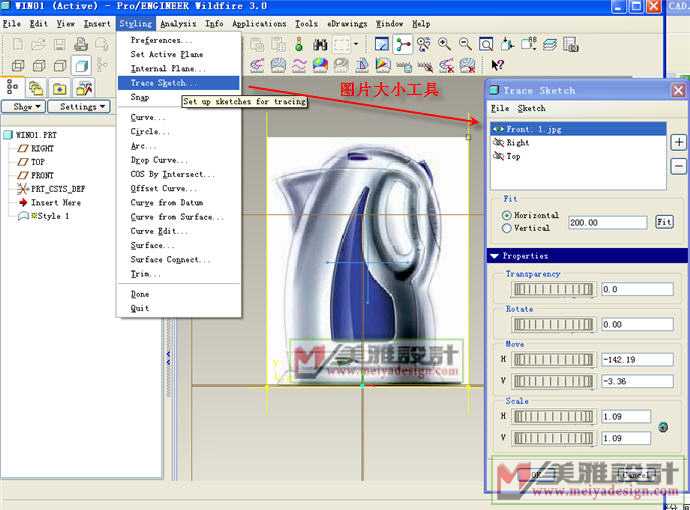

图片进来后，小大可以自己调。下面开始了：如图示先做底坐，一个命令吃它。再如图三条线。

[ 本帖最后由 gramwin 于 2007-11-25 13:42 编辑 ]

gramwin · 发表于 2007-11-25 13:15:32

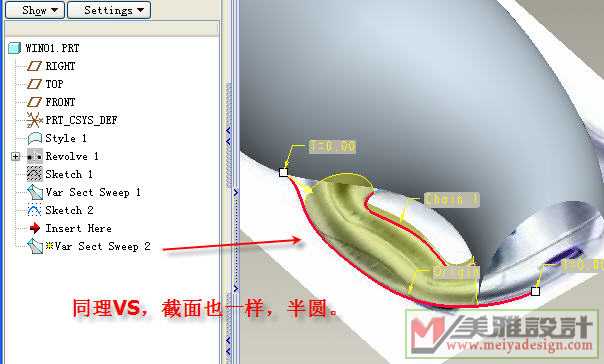

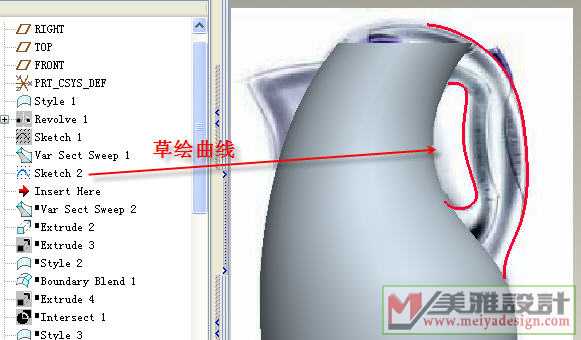

VS做大面，截面为一半圆。
同上再草绘两条线。

gramwin · 发表于 2007-11-25 13:21:38

同理，做VS面，再切面，再做一直面，用作造型里作平面线（这线主要是控制过渡面的光滑及饱满度）

账号		自动登录	找回密码
密码			注册

[原创教程] 小精灵5分造型题及电水壶看图造型10分题教程▲

评分

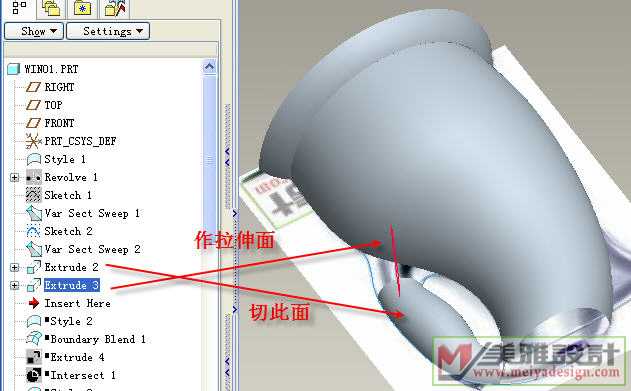

电水壶也开始了。
