[求助] 怎样才能标注这个尺寸

[复制链接]
发表于 2007-11-18 21:47:57 | 显示全部楼层 |阅读模式

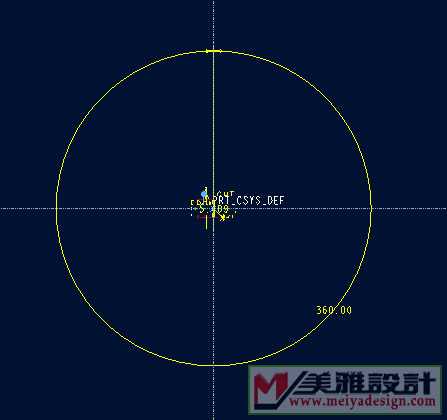

怎么标注也标注不了
发表于 2007-11-19 07:51:37 | 显示全部楼层
上prt再说
 楼主| 发表于 2007-11-19 10:52:57 | 显示全部楼层

就是那个绳子的教程啊

里面是标注了有个360度
发表于 2007-11-19 12:23:16 | 显示全部楼层
原帖由 yanfulong 于 2007-11-19 10:52 发表
里面是标注了有个360度

是这个吗?http://www.meiyadesign.com/viewt ... ighlight=%C9%FE%D7%
这个教程是我出的,里面没有标注360度的地方
另外有些版本的proe无法标360度,如果标的话会自动转换成0度
你试一下我的方法是否可行
先画一段不封闭的弧,标注时先点左端点,再点右端点,再在圆弧接近中间位置点一下,再点一下中键,就可以标角度了
标完成后把角度改成360度
 楼主| 发表于 2007-11-19 21:11:02 | 显示全部楼层

谢谢啊,可以了啊

呵呵 ,
发表于 2007-11-19 21:44:43 | 显示全部楼层
恭喜恭喜
发表于 2010-8-13 16:16:07 | 显示全部楼层
谢谢楼主无私分享
回复 支持 反对

使用道具 举报

发表于 2010-8-18 15:25:07 | 显示全部楼层
我也有同样的困惑,寻找答案中。。。
回复 支持 反对

使用道具 举报
