[求助] 工程图里箭头大小怎么调整

[复制链接]
发表于 2007-11-11 08:13:57 | 显示全部楼层 |阅读模式
试了好久  弄不出来啊

              高手指点下      先谢过了
发表于 2007-11-11 08:16:18 | 显示全部楼层
要到绘图配置里面设置箭头大小的
 楼主| 发表于 2007-11-11 08:40:19 | 显示全部楼层
那么麻烦啊
           那个英文配置名 什么哦
 楼主| 发表于 2007-11-11 08:43:31 | 显示全部楼层
在 工具栏里面    只能改变箭头样式????
 楼主| 发表于 2007-11-11 12:34:49 | 显示全部楼层

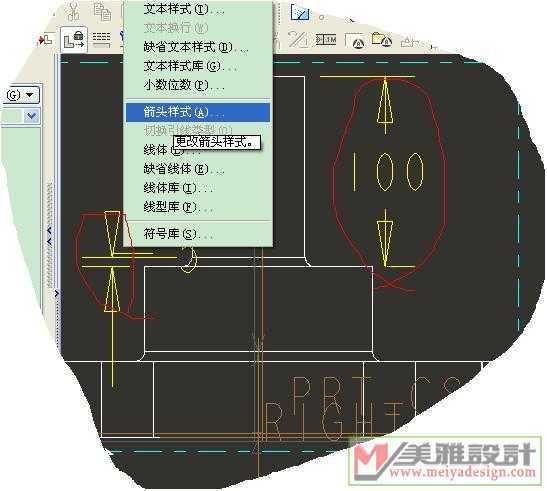

贴 个图了 大家看下啊

   大家帮忙看下        怎么把箭头 调 小点
发表于 2007-11-11 13:22:59 | 显示全部楼层
直接把鼠标一道箭头上面,按住再拖动实一下
 楼主| 发表于 2007-11-11 14:18:54 | 显示全部楼层
那  只能改变 标注尺寸的  位置
发表于 2007-11-13 19:55:56 | 显示全部楼层
在高級選項裡面
選中高級後,在目錄中找到:arrow length,修改即可
发表于 2007-11-13 22:27:54 | 显示全部楼层
draw  arrow   length   3    (箭头长度)

draw  arrow   width    1    (箭头宽度)
发表于 2007-11-13 22:29:08 | 显示全部楼层
补充一下!是在工程模块配置的~~~~
