逆向工程范例四:汽车照后镜▲

中华秀剑 · 发表于 2007-11-9 11:23:06

此教程已经收录到美雅PRO/E学习网： http://www.wildfire.net.cn/html/25/n-225.html

汽车照后镜之重建工程需依据物件特征区分为数据区域处理,各区域点群可利用逆向工程专业软体Surfacer中之点群(Point Cloud)整理工具加以整理,彩现与编辑,依各区特征之点群建构特征曲线, 完成特征曲线构建后可作为特征曲面构建之基础

[ 本帖最后由美雅破浪于 2008-1-3 09:54 编辑 ]

中华秀剑 · 发表于 2007-11-9 11:24:40

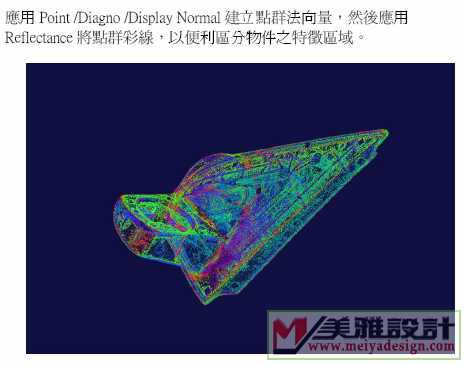

1、点群彩现

中华秀剑 · 发表于 2007-11-9 11:28:06

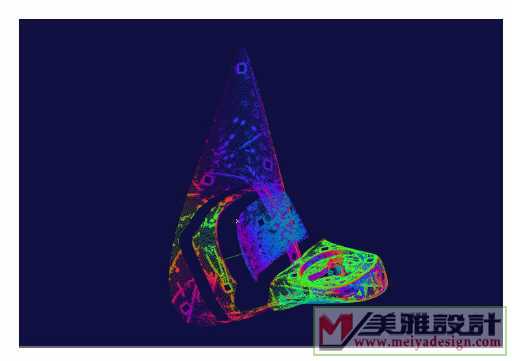

2、点群分割

针对汽车照后镜特征决定区分区域，如下图所示，特征区主要分为车体机座、照后镜机座，照后镜基座区域为上下部、侧部等部分。

中华秀剑 · 发表于 2007-11-9 11:29:06

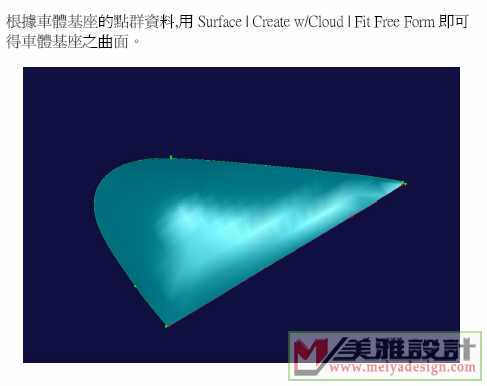

3、车体机座曲面构建

中华秀剑 · 发表于 2007-11-9 11:30:12

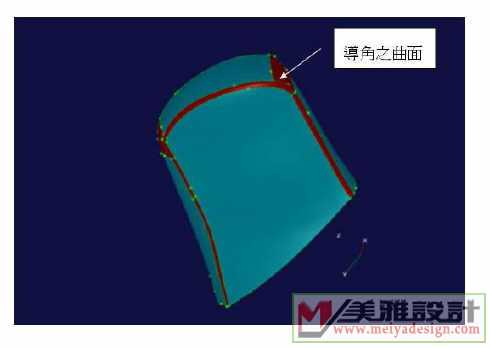

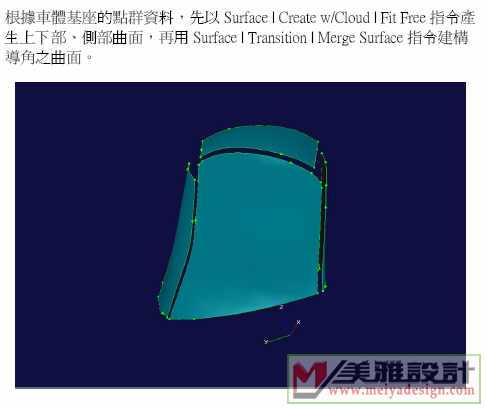

4、照后镜基座曲面构建

中华秀剑 · 发表于 2007-11-9 11:32:20

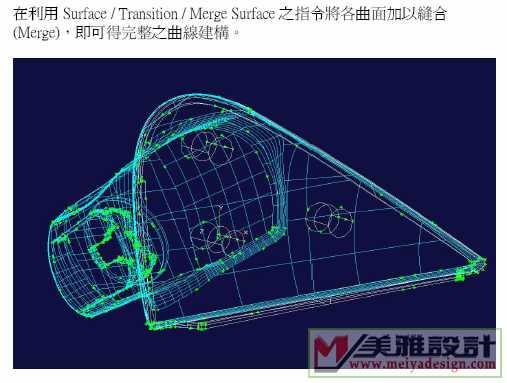

5、依次完成各特征区域之曲面构建

中华秀剑 · 发表于 2007-11-9 11:34:09

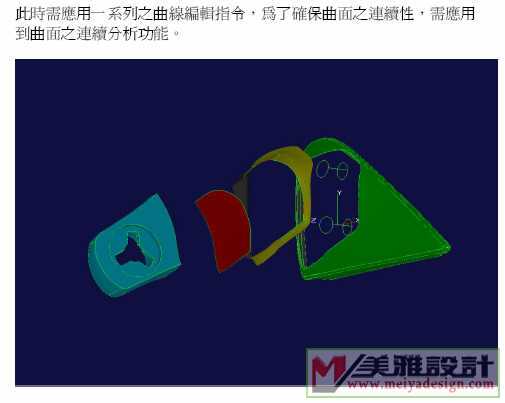

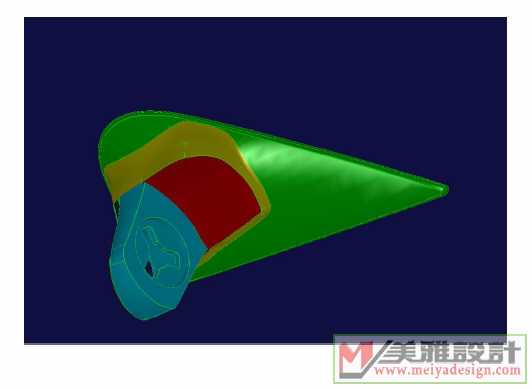

6、车体机座与照后镜基座之组合
