PROE2001五边面使用实例教程▲

飞龙 · 发表于 2007-11-7 12:22:15

▲ 此教程已经被收录到中国PROE学习网: http://www.wildfire.net.cn/html/06/n-206.html

有人问及PROE2001五边面如何使用,我拿一个典型实例来做一个详细的教程,相信能够更好的帮助到一些人!

飞龙 · 发表于 2007-11-7 12:23:44

Pro/E2001的五边面不是很好找,那我就一步一步教大家吧

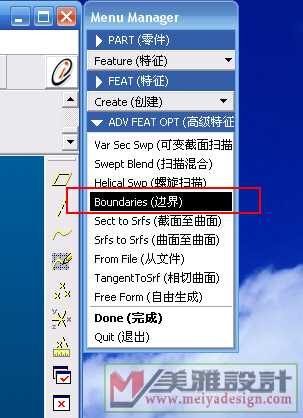

一、找到边界菜单

飞龙 · 发表于 2007-11-7 12:24:33

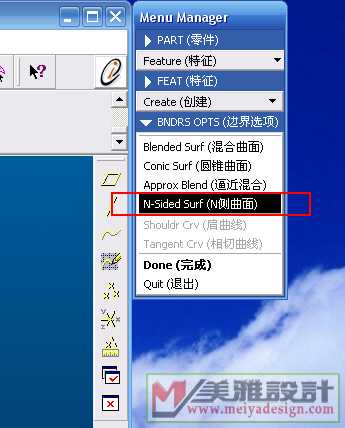

二、点击N侧曲面

飞龙 · 发表于 2007-11-7 12:25:12

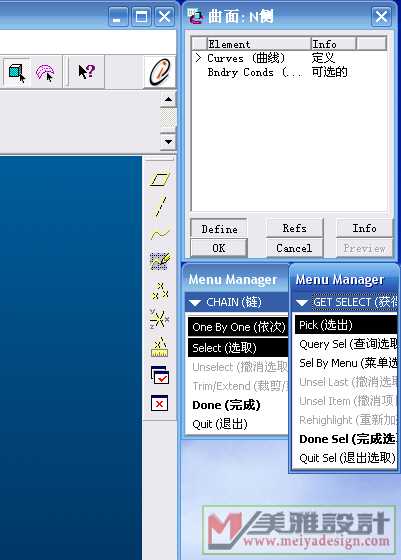

三、提示选择曲线

飞龙 · 发表于 2007-11-7 12:26:21

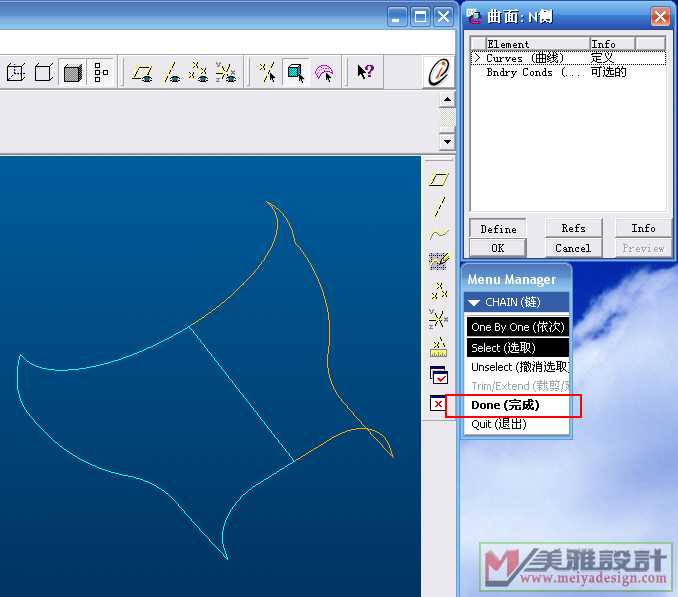

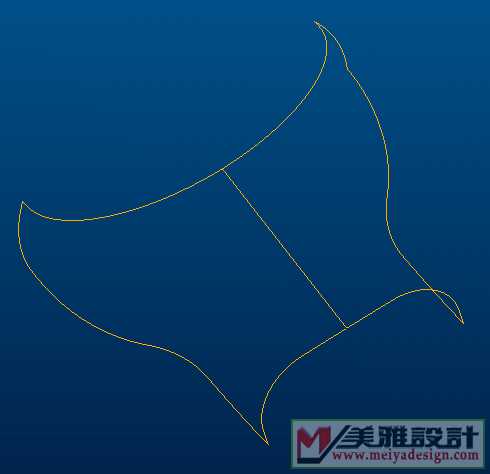

四、按顺序选择好曲线，然后点击DONE

飞龙 · 发表于 2007-11-7 12:27:02

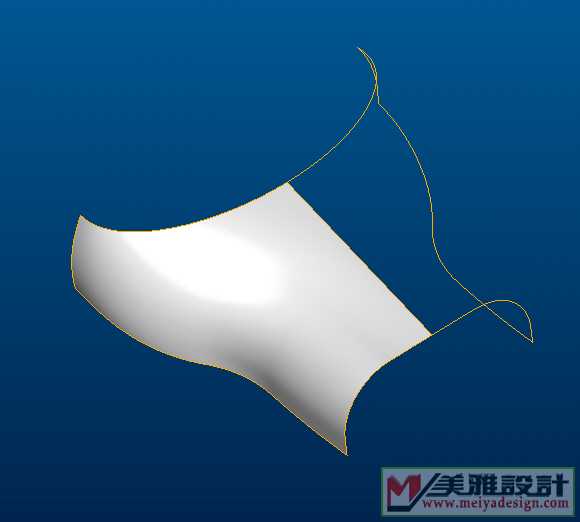

五、完成效果如图所示

飞龙 · 发表于 2007-11-7 12:27:43

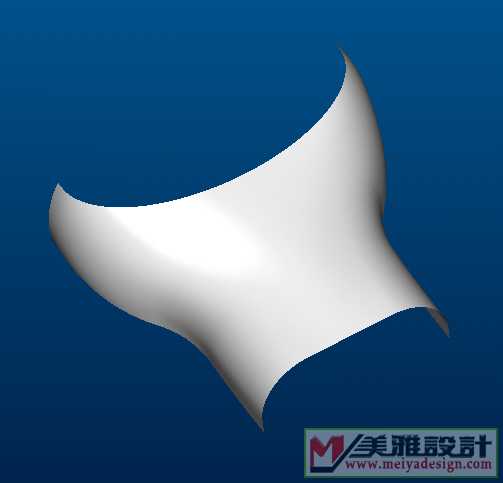

六、镜像合并，完成如下图所示

飞龙 · 发表于 2007-11-7 12:28:44

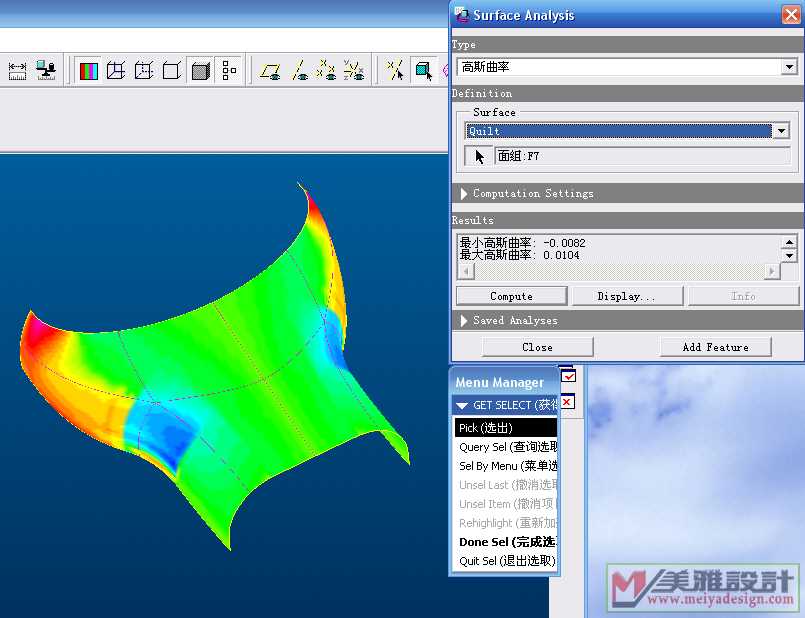

七、来个高斯分析，分析一下曲面质量，质量不错

飞龙 · 发表于 2007-11-7 12:30:26

好了，教程做完，像这样的手把手教程，只要大家多支持我们，以后会越来越多

把Pro/E2001版的PRT附上，提供大家下载参考

fossil · 发表于 2007-11-7 12:30:44

强啊，居然还用2001
