说一下做法

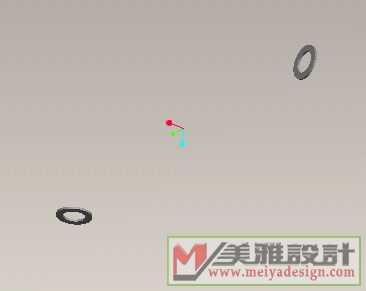

1.生成两个拉伸特征:

2.添加基准点（为建立基准曲线做准备）

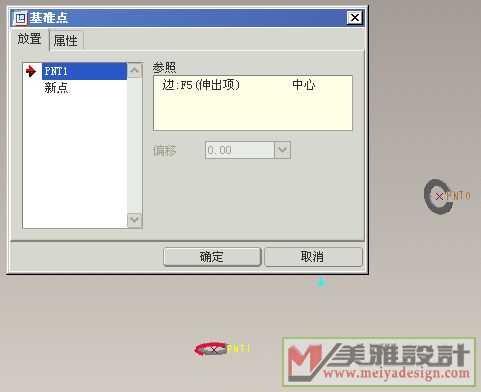

PNT0，PNT1在圆环中间

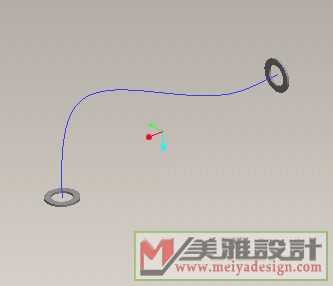

3.做曲线————

[ 本帖最后由美雅破浪于 2007-11-8 17:00 编辑 ]

评分

1 查看全部评分

美雅破浪

回复

使用道具举报

楼主| 发表于 2007-11-4 19:49:51 | 显示全部楼层

4.以以上曲线扫描生成曲面

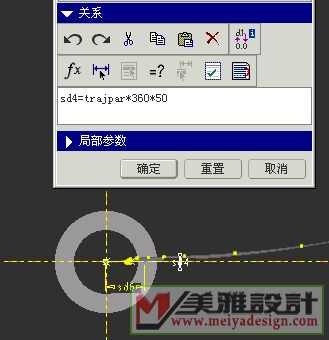

5.生成螺旋（截面及关系式如图）

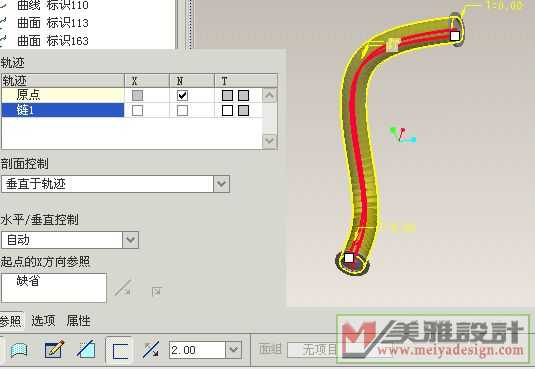

6.生成管特征

回复支持反对

使用道具举报

楼主| 发表于 2007-11-4 19:50:50 | 显示全部楼层

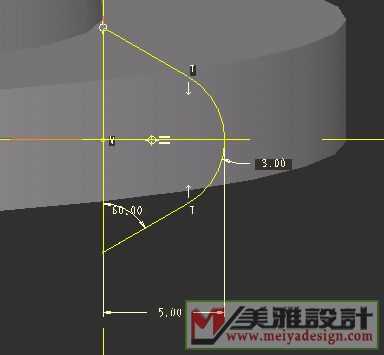

7.扫描生成螺旋（选取上步曲线）截面如图

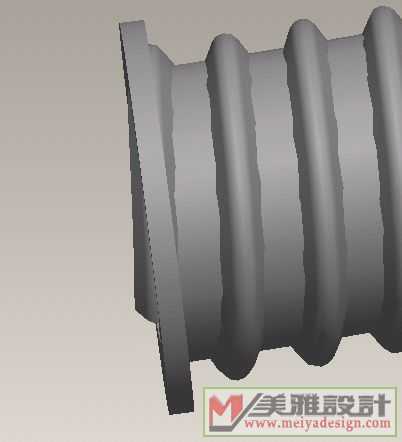

8.剪切多余部分

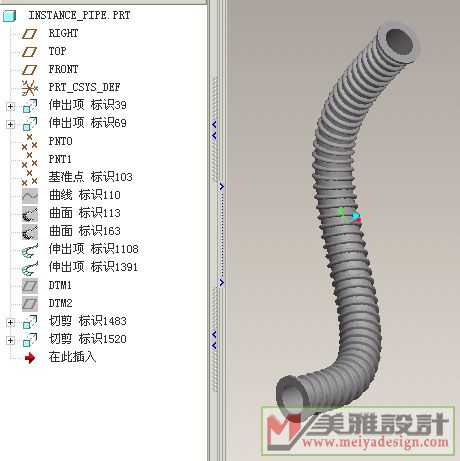

最后隐藏不必要的特征
