陈列的技巧之仙人掌【附带PRT和造型渲染教程】

beyond5737 · 发表于 2007-11-4 19:20:53

beyond5737 · 发表于 2007-11-4 19:22:28

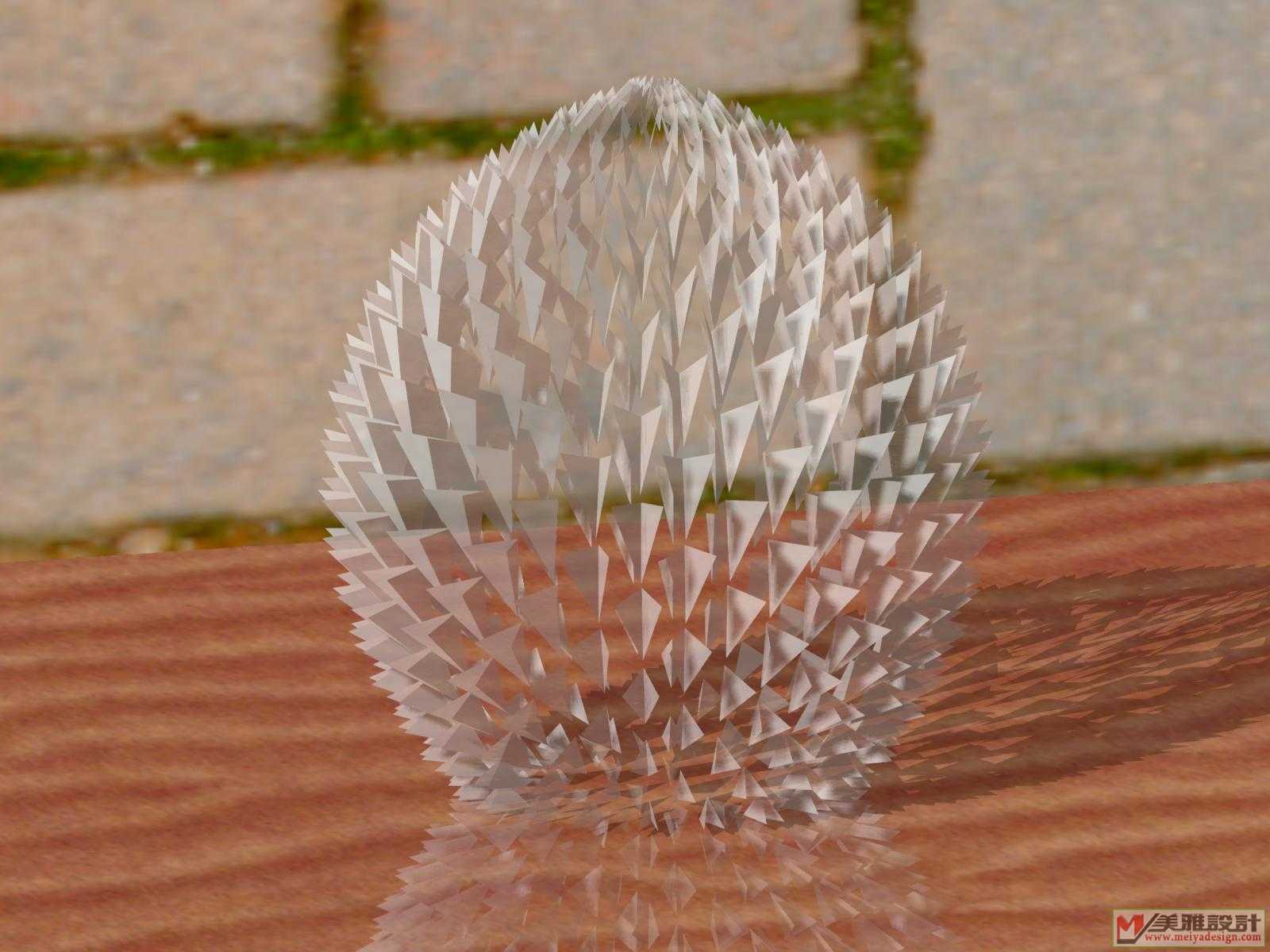

按照教程把相关文件放到所在文件夹打开就可以看到如上图的渲染效果

beyond5737 · 发表于 2007-11-4 19:24:43

仙人掌阵列方法
开始几步较简单建立基准轴和旋转基准面，然后在基准面上做一三角型曲面（如图）利用曲面边线旋转此曲面15度(no copy),镜象旋转后的曲面
说明：为了避免交错，仙人掌"叶片"大小及开合角度自下往上先由小变大再变小，确定阵列方程为
memb_i=*sin(idx2/10*180)(控制"叶片"的大小)
memb_i=5*sin(idx2/10*180)(控制"叶片"的开合)
将最后几个特征归组，使用组阵列
操作如下：Value->选择45->输入18->Done->输入总数20(360/18=20,第一方向结束)
Value->选择1->输入6
Value->选择36->输入7
Value->选择45->输入9
Relation->选择15->Edit->在记事本中输入memb_i=sin(idx2/10*180)->保存->退出->Done
Relation->选择46->Edit->在记事本中输入memb_i=5*sin(idx2/10*180)->保存->退出->Done
Done->输入总数21(第2方向结束)
渲染：
设置工作目录为仙人掌所在文件夹
恢复最后一个特征
1.设置视图方向为Q
2.修改渲染配置，钩选自身阴影、在地面反射模型、地面阴影。
3.房间配置-打开文件夹中zbl.drm
4.灯光配置-打开文件夹中light.lgh
5.渲染图象

游客，如果您要查看本帖隐藏内容请回复

699066 · 发表于 2007-11-4 19:30:52

顶一下,看一看

莹莹 · 发表于 2007-11-4 19:35:46

不错呀,我也来支持你一下

飞龙 · 发表于 2007-11-4 19:59:32

感谢分享好的阵列范例档案

惠州表业 · 发表于 2007-11-4 20:15:26

阵列就是那么有趣

liuxiaojiexs · 发表于 2007-11-4 21:35:23

太漂亮了，学习学习

kqgsun · 发表于 2007-11-4 23:17:51

ddddddd

DUGULAN · 发表于 2007-11-5 16:43:22

太漂亮了，学习学习
