檀香扇、风铃、睡莲-----阵列综合教程▲

老段

   此教程已发布到美雅Pro/E学习网
由于这三个都属于轴阵列，所以放在一块儿做个教程。实际上这三个阵列都属于阵列中最简单的一种，也就是轴阵列加上尺寸驱动，做题的关键就是如何找出可以用于驱动的尺寸。下面对三个阵列题分别讲解一下：
(为了方便大家参考,三个模型已全部上传
檀香扇下载地址：http://bbs.chinade.cc/thread-39265-1-1.html
风铃   下载地址：http://bbs.chinade.cc/thread-40151-1-1.html
莲花   下载地址：http://bbs.chinade.cc/thread-40148-1-1.html



一、檀香扇(原题地址:http://bbs.chinade.cc/thread-39265-1-7.html)

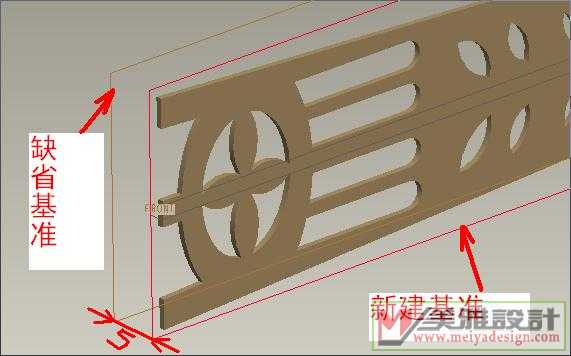

这三个阵列中最简单的就是檀香扇了，不过它也有其独特的地方，就它的驱动尺寸无法从草绘中获得，为了得到这个尺寸，我们只能在草绘时新建一个偏距基准平面来获得这个尺寸，如下图所示：

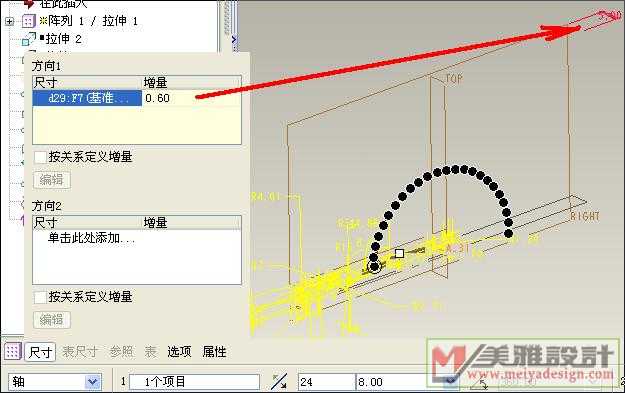

    在阵列时,就选取这个偏距尺寸作为驱动尺寸了







[ 本帖最后由 djg1953 于 2008-7-9 18:02 编辑 ]

老段

次序放错了
三、睡莲(原题地址:http://bbs.chinade.cc/thread-39461-1-1.html)





    这题按理比风铃还简单，只有一个驱动尺寸，只不过这个驱动尺寸和檀香扇一样，需要自己创建出来。由模型可以看出来，这个阵列实际上是由轴阵列的基础上，每阵列一次就把花瓣向上旋转一个角度。
第一步是做一片花瓣，相信这种没什么曲面要求的花瓣谁都会做。

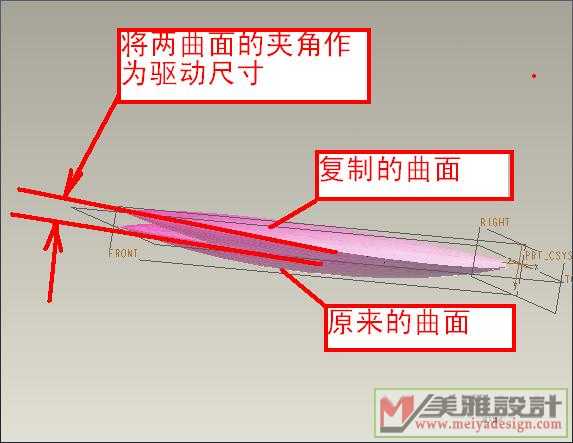

第二步，是再复制一片出来，获得一个角度的驱动尺寸，如下图：(由于没加任何限制，所以复制的方法也可用特征操作、复制曲面，也可以干脆来个小阵列）

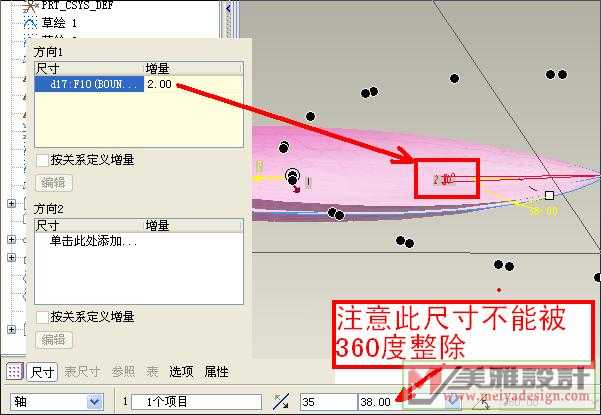

    第三步，做完上面两步就可以阵列了，选择刚才创建的角度尺寸为驱动尺寸，同样要注意旋转角度不能被360度整除，否则不能达到上下交错的效果






[ 本帖最后由 djg1953 于 2008-7-9 18:06 编辑 ]

老段

   二 、旋转中的风铃(原题地址:http://bbs.chinade.cc/thread-39335-1-6.html)

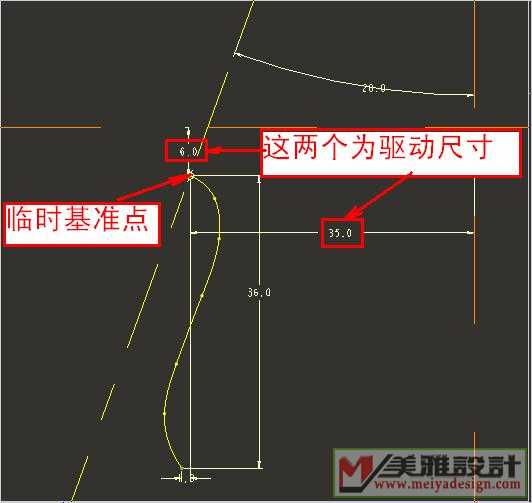

  这个题想通了实际上也不难。也就是在轴阵列的基础上加上了两个方向的驱动，也就是说每阵列一个就向下和向外移动一个位置。这个题的重点还是草绘，在草绘时就要把这两个尺寸准备好如图所示：
    图1是正确的标注方法，先找一个点作为临时基准点，标上两个方向的尺寸作为驱动尺寸，而其它所有尺寸都必须标注在这个点上，我把这个方法称为钓线法，也就是在一个方向只有一条线，钓着这条线就能把整个提起来，标注结束后大家可以试着把这个点上下左右移动一下，能顺利移动整个图形并且形状保持不变就说明你标对了。

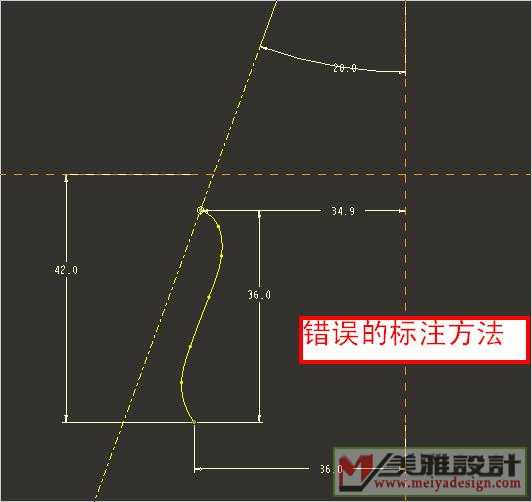

    图2是错误的标注方法，从理论上来说也能进行阵列，但是这样的话既麻烦又容易出错，所以是不可取的。这个零件还算是简单的，要碰到更为复杂的模型就更可以看出这种标注方法的缺陷了。

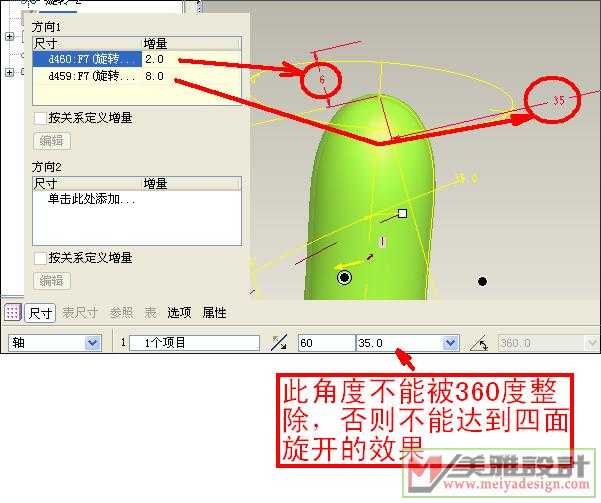

     图3为阵列参数，在尺寸中选取刚才标注出的两个尺寸为驱动尺寸，注意旋转角度不能被360度整除，否则不能达到四面旋出的效果。

















[ 本帖最后由 djg1953 于 2008-7-9 18:07 编辑 ]
