原创PROE破面修补教程-人头破了之修补办法

飞龙 · 发表于 2007-11-2 15:51:42

惠州表业的求助帖地址:
http://www.meiyadesign.com/thread-39400-1-1.html

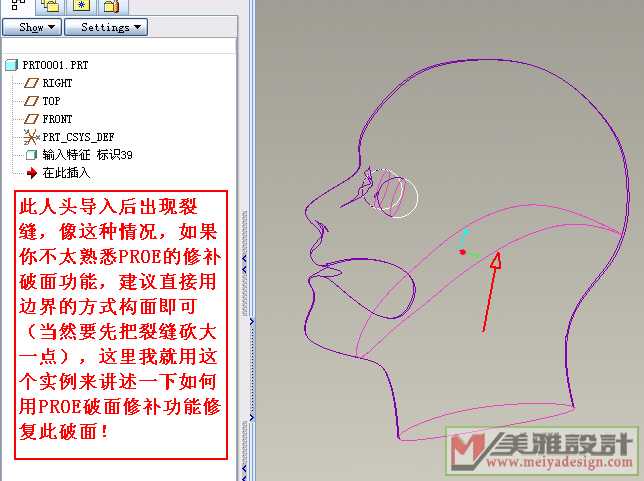

此人头导入后出现裂缝，像这种情况，如果你不太熟悉PROE的修补破面功能，建议直接用边界的方式构面即可（当然要先把裂缝砍大一点），这里我就用这个实例来讲述一下如何用PROE破面修补功能修复此破面！

注明：我所用的是Pro/E Wildfire 3.0版本

飞龙 · 发表于 2007-11-2 15:56:24

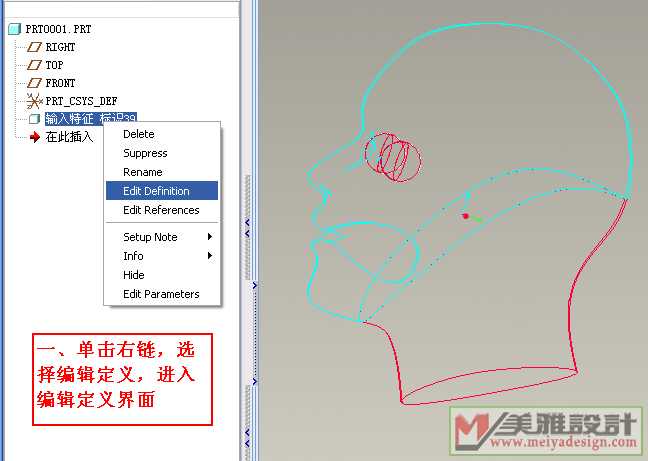

一、单击右链，选择编辑定义，进入编辑定义界面

飞龙 · 发表于 2007-11-2 15:57:54

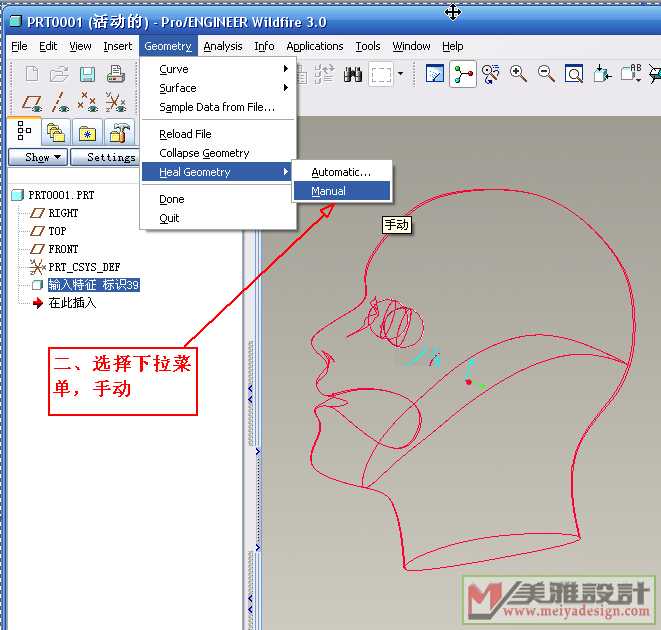

二、选择下拉菜单，手动

飞龙 · 发表于 2007-11-2 16:00:06

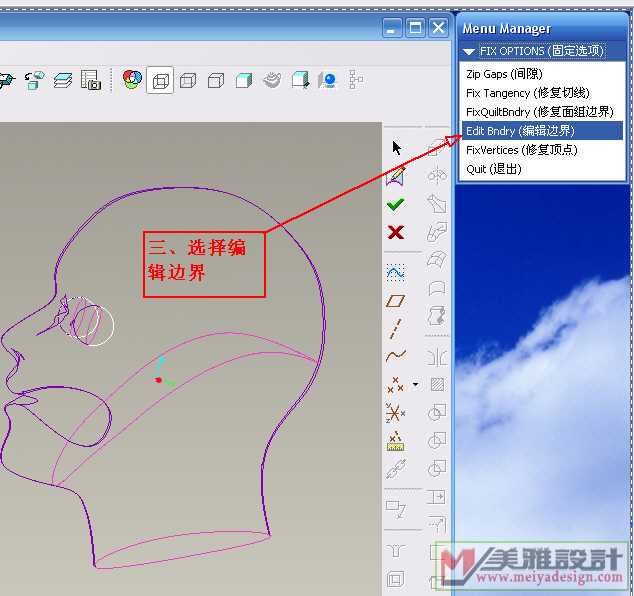

三、选择编辑边界

飞龙 · 发表于 2007-11-2 16:00:51

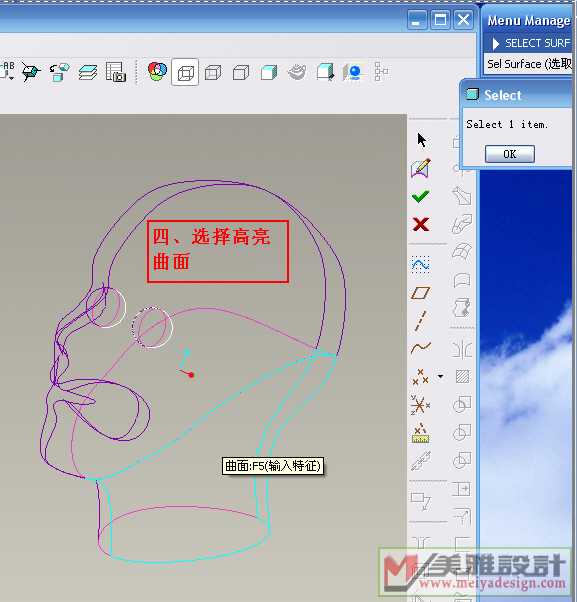

四、选择高亮曲面

飞龙 · 发表于 2007-11-2 16:01:27

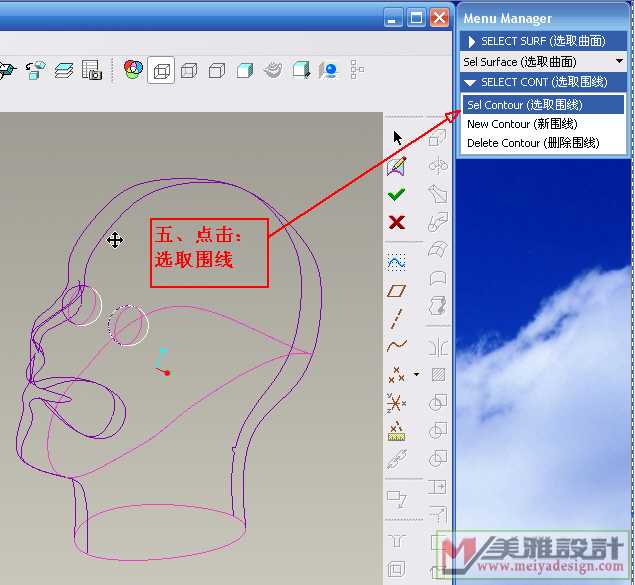

五、点击：选取围线

飞龙 · 发表于 2007-11-2 16:02:05

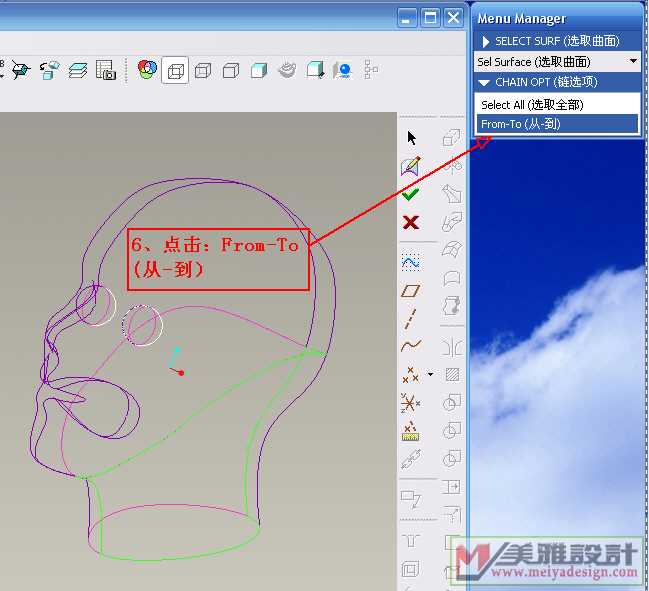

六、点击：From-To(从-到）

飞龙 · 发表于 2007-11-2 16:02:48

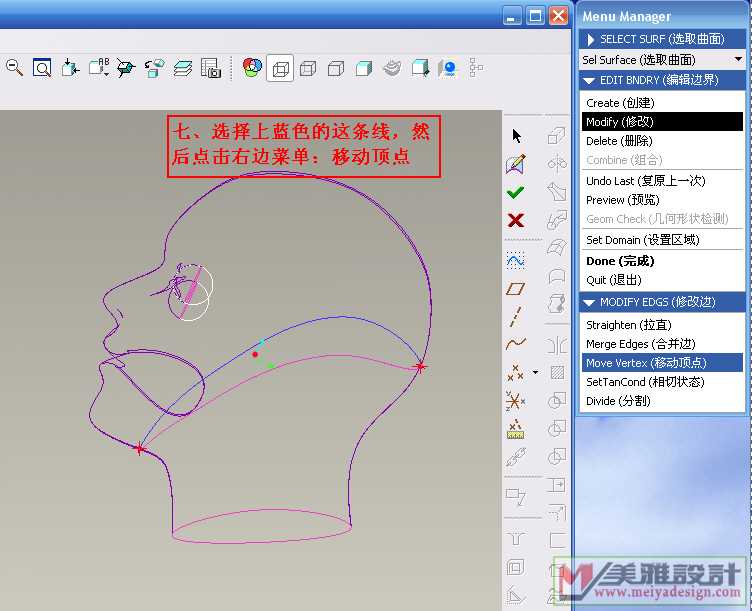

七、选择上蓝色的这条线，然后点击右边菜单：移动顶点

飞龙 · 发表于 2007-11-2 16:03:46

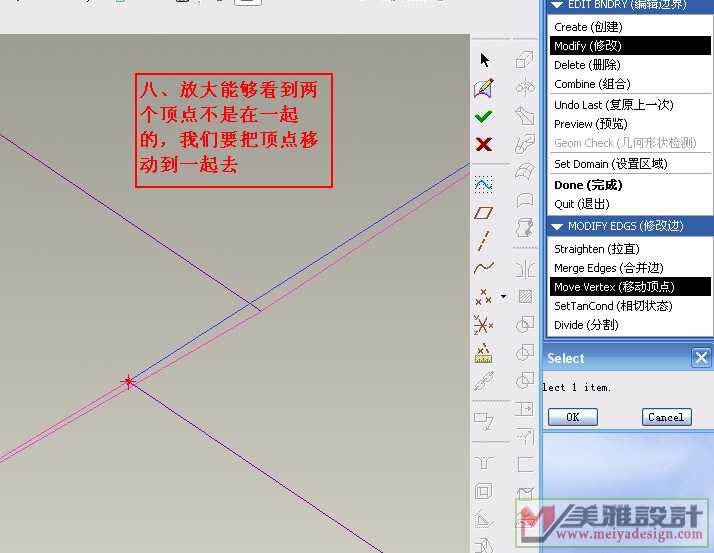

八、放大能够看到两个顶点不是在一起的，我们要把顶点移动到一起去

飞龙 · 发表于 2007-11-2 16:04:51

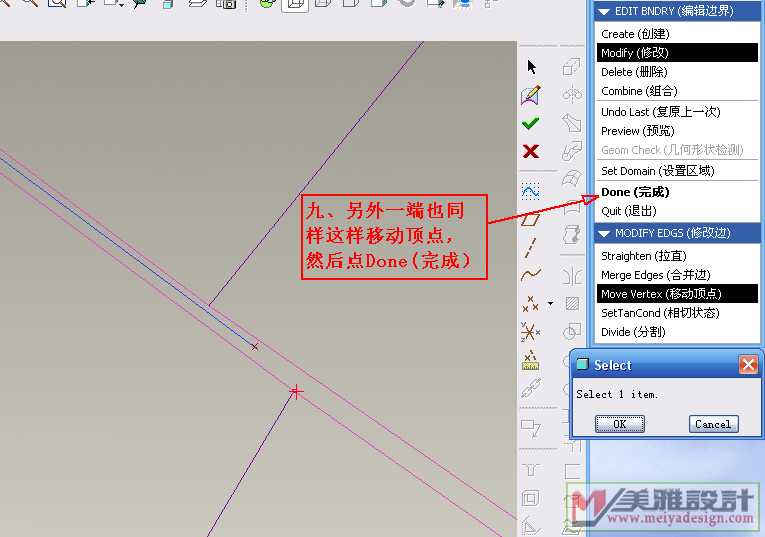

九、另外一端也同样这样移动顶点，然后点Done(完成）
