[原创]美女坐着的沙发建模详细教程▲

飞龙 · 发表于 2007-10-27 15:45:09

此教程已经被收录到美雅Pro/E学习网: http://www.wildfire.net.cn/html/09/n-309.html

题目地址:http://bbs.chinade.cc/thread-39289-1-1.html
莹莹做的另外一种方法教程地址:http://bbs.chinade.cc/thread-39704-1-1.html

感谢秀剑给我们带来如此精彩的题目!

答应过苍龙和莹莹,要写一份这个椅子的建模教程,今天下午得空,把我的方法发上来与大家交流一下:

下面我就来个抛砖引玉,希望能够看到更好的方法,欢迎交流!

飞龙 · 发表于 2007-10-27 15:46:17

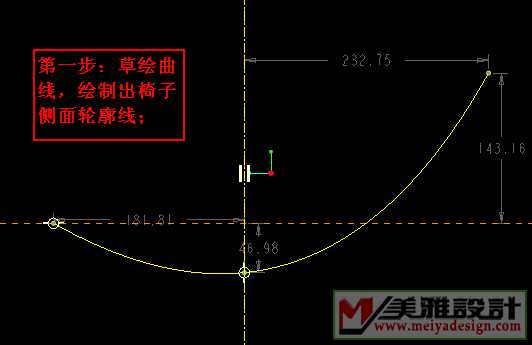

第一步：草绘曲线，绘制出椅子侧面轮廓线；

飞龙 · 发表于 2007-10-27 15:47:02

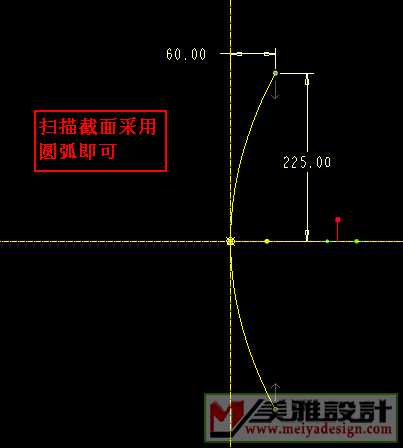

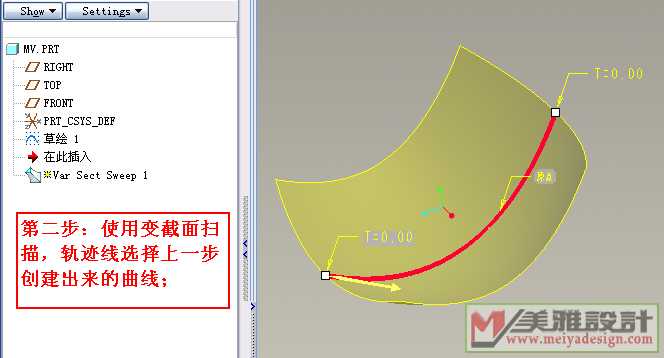

第二步：使用变截面扫描，轨迹线选择上一步创建出来的曲线；

飞龙 · 发表于 2007-10-27 15:47:44

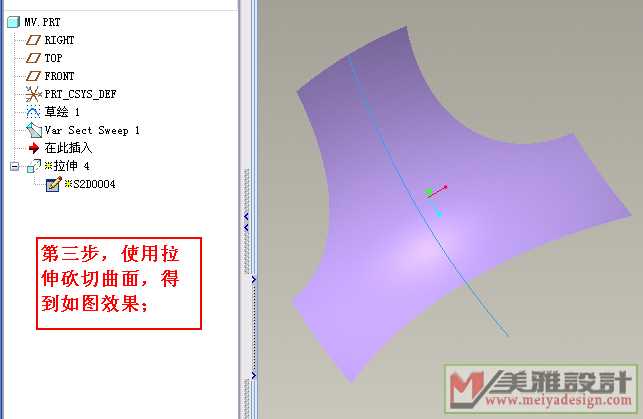

第三步，使用拉伸砍切曲面，得到如图效果；

飞龙 · 发表于 2007-10-27 15:48:54

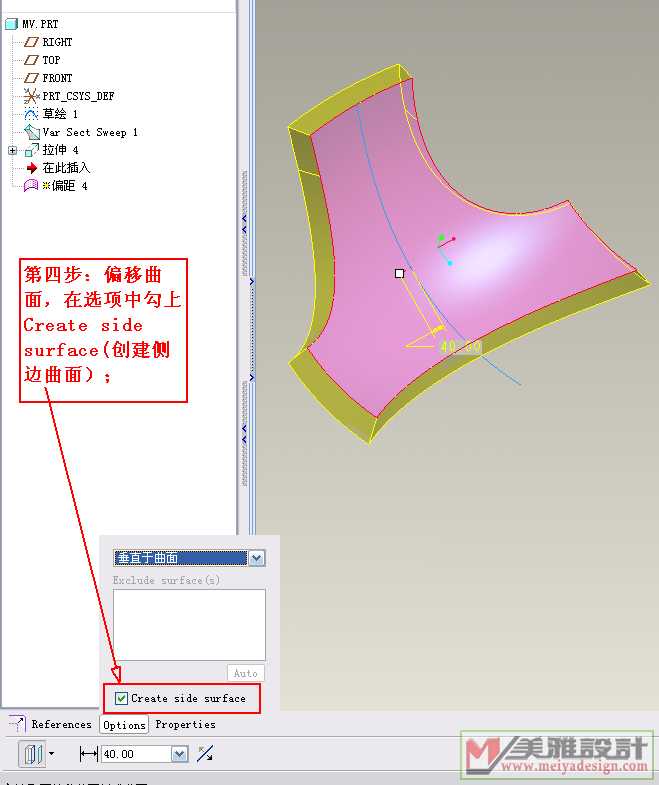

第四步：偏移曲面，在选项中勾上Create side surface(创建侧边曲面）；

飞龙 · 发表于 2007-10-27 15:49:34

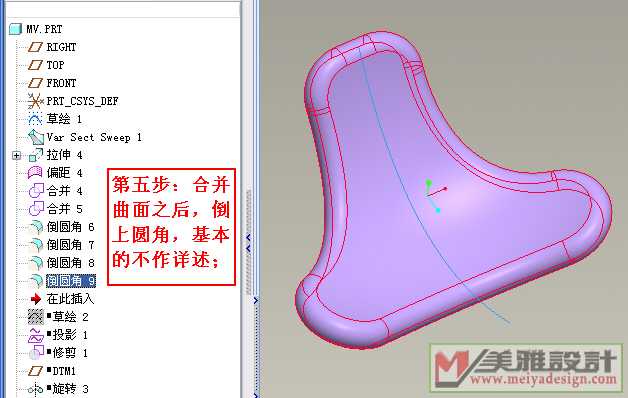

第五步：合并曲面之后，倒上圆角，基本的不作详述；

飞龙 · 发表于 2007-10-27 15:50:18

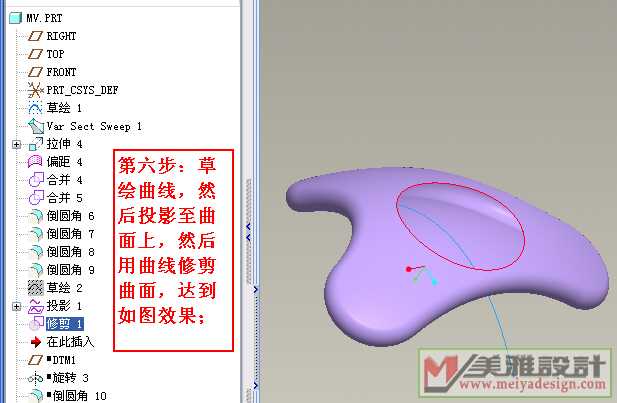

第六步：草绘曲线，然后投影至曲面上，然后用曲线修剪曲面，达到如图效果；

飞龙 · 发表于 2007-10-27 15:50:58

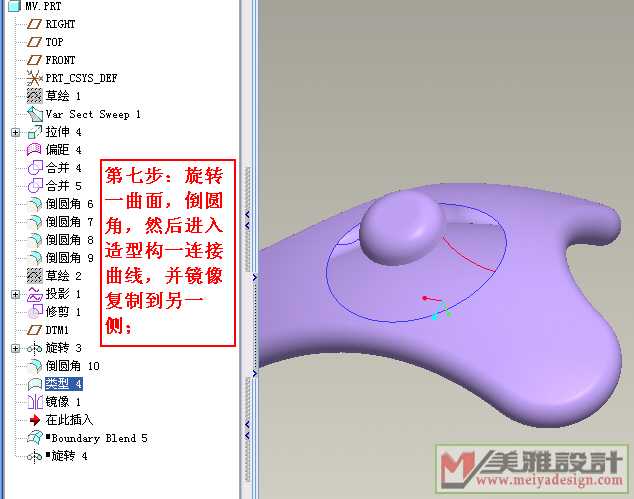

第七步：旋转一曲面，倒圆角，然后进入造型构一连接曲线，并镜像复制到另一侧；

飞龙 · 发表于 2007-10-27 15:51:31

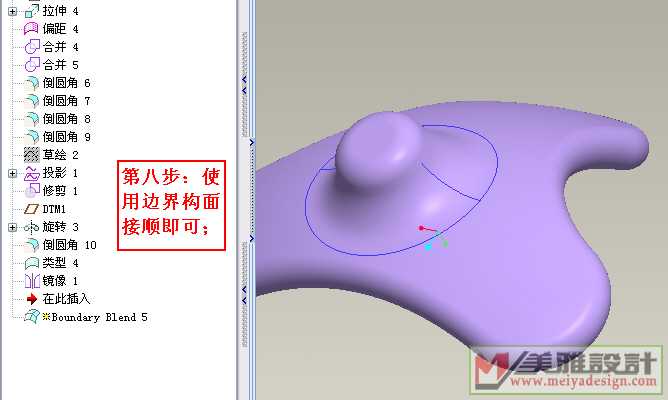

第八步：使用边界构面接顺即可；

飞龙 · 发表于 2007-10-27 15:51:58

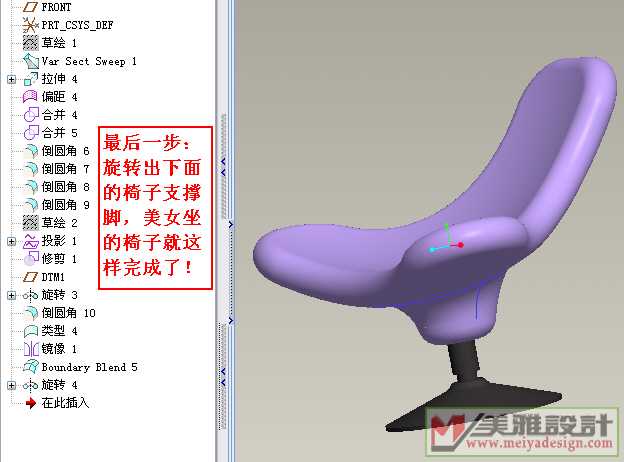

最后一步：旋转出下面的椅子支撑脚，美女坐的椅子就这样完成了！
