三抓面之简单做法. ▲

jeffery · 发表于 2007-10-26 21:32:37

▲ 此教程已经被收录到中国PROE学习网: http://www.wildfire.net.cn/html/50/n-250.html

原题地址:http://bbs.chinade.cc/thread-39632-1-1.html

此题较为简单.不多说,相信大家都做得到，只是质量的把握.
大概分两种方法,

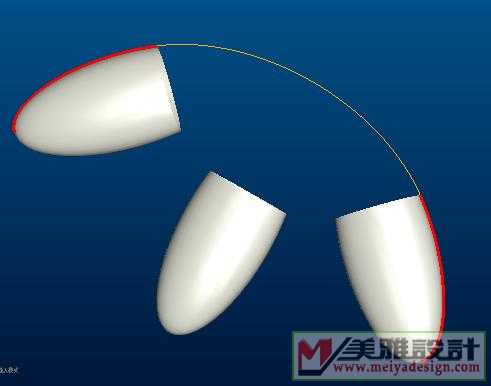

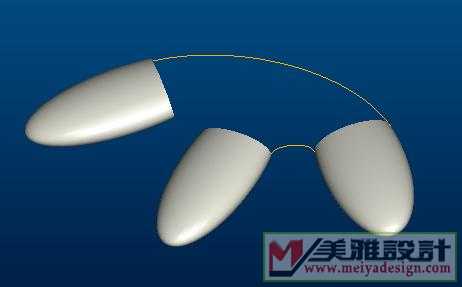

第一种:①,做出主控线,注意设置两端的条件(三条)

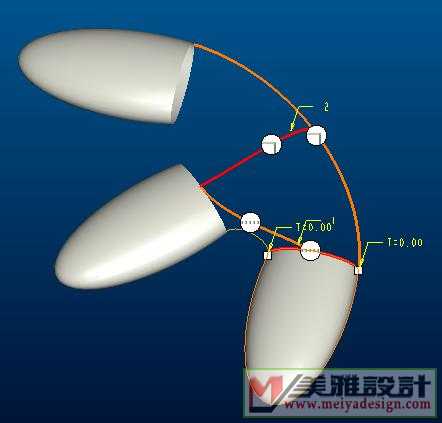

         ②,做一线,四条边用边界构面

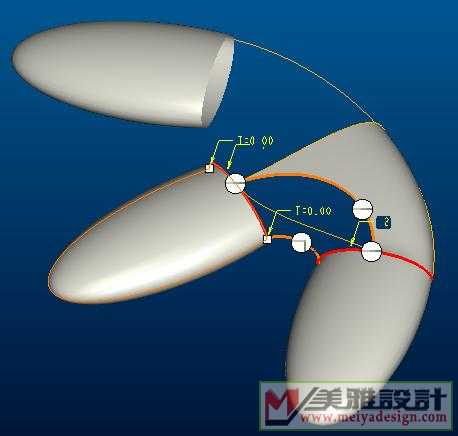

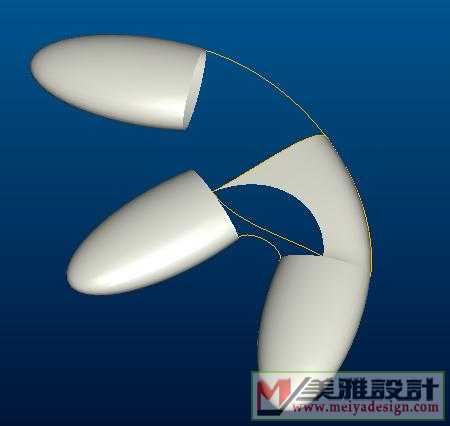

         ③,边界构面(注意设置边界条件)

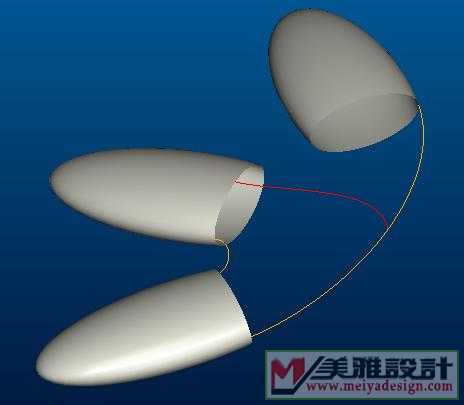

         ④,切面,目的:做出四边进行边界构面

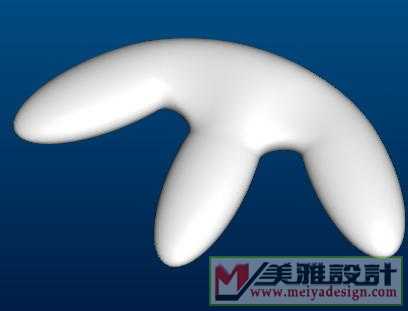

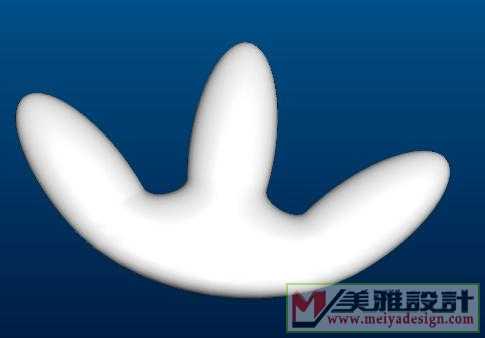

         ⑤,边界构面(注意设置边界条件),将面镜像,合并,完成.

jeffery · 发表于 2007-10-26 21:36:34

第二种做法就是用N侧做法,

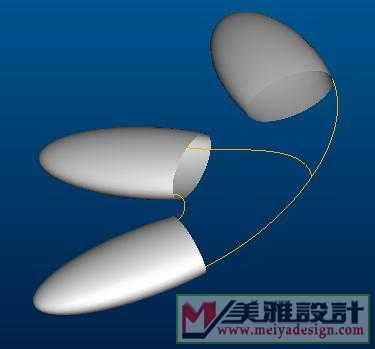

①,照样构出三条主控线.

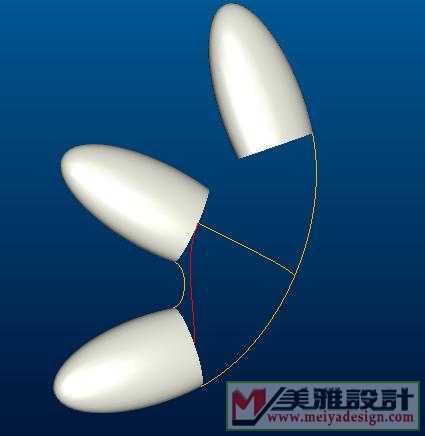

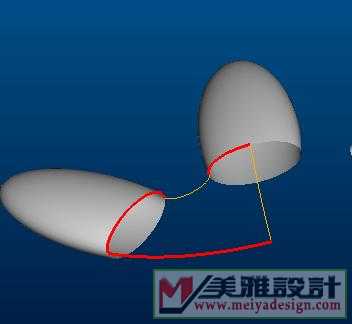

②,逼近复制出两条曲线,修剪主控线.

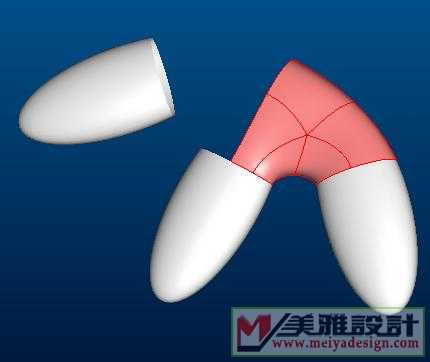

③,插入----高级----N侧(注意设置曲线的边界条件!!)

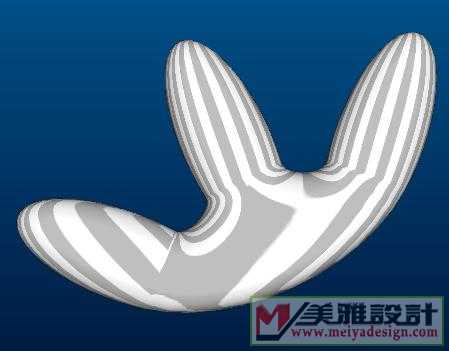

④,镜像,合并,完成.

残剑 · 发表于 2007-10-26 22:34:49

不错,支持支持.

飞龙 · 发表于 2007-10-26 22:44:06

教程做得不错~

苍龙 · 发表于 2007-10-27 01:42:45

莹莹 · 发表于 2007-10-27 09:11:34

我来晚了

勿雨 · 发表于 2007-10-28 07:49:08

jeffery做教程的兴致是一发不可收拾啊

支持带来更多好的教程

CixKai · 发表于 2007-10-28 08:01:03

！第一个方法做的不怎么理想呵呵

g_h_xiang · 发表于 2007-12-6 02:05:37

joechou · 发表于 2007-12-14 08:50:35

谢谢分享谢谢分享
