美雅纪念表俺的构面方法分享▲

莹莹 · 发表于 2007-10-17 17:06:24

▲ 此教程已经被收录到中国PROE学习网: http://www.wildfire.net.cn/html/89/n-189.html

刚看完师傅提出的
鼓励论坛会员参与出教程计划 / G, {4 T/ W' g$ u# Y
我就先献丑了。

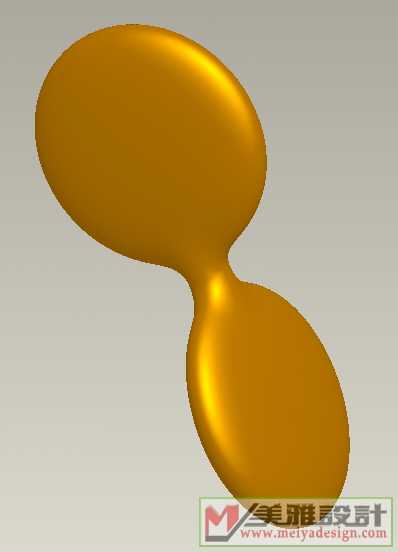

我做的效果：

5 A! y* Y9 _+ Y

莹莹 · 发表于 2007-10-17 17:21:15

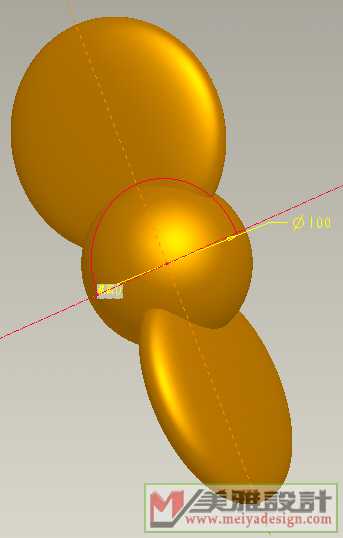

1、用旋转命令出一球

莹莹 · 发表于 2007-10-17 17:22:48

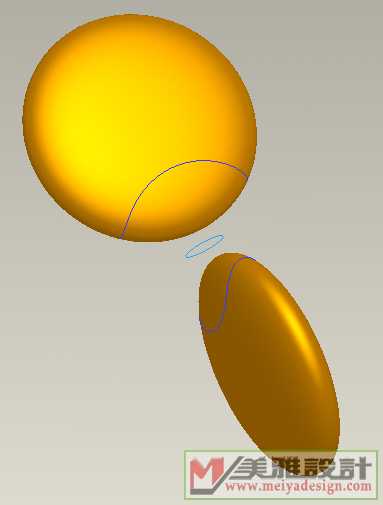

2、相交曲线

莹莹 · 发表于 2007-10-17 17:23:45

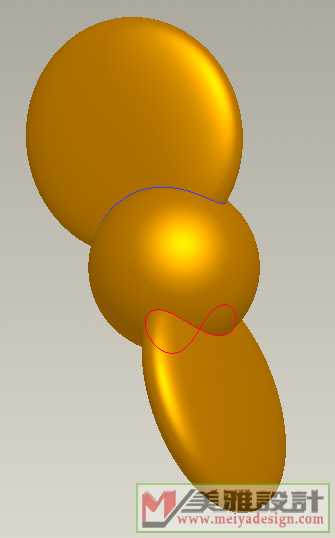

3、中间草绘一个小圆

莹莹 · 发表于 2007-10-17 17:24:29

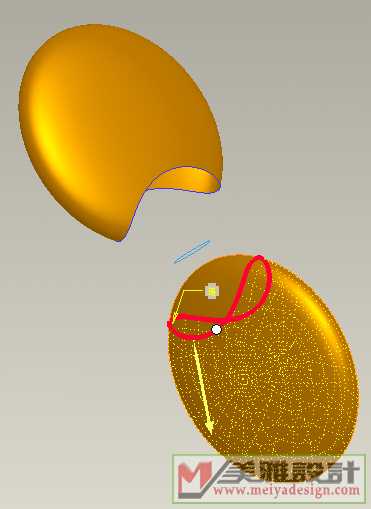

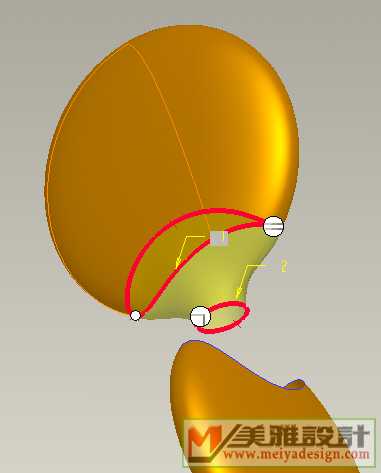

4、用曲线切割曲面

莹莹 · 发表于 2007-10-17 17:25:13

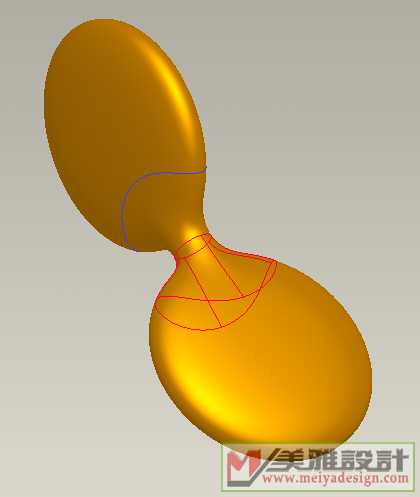

5、使用边界命令构面

莹莹 · 发表于 2007-10-17 17:26:05

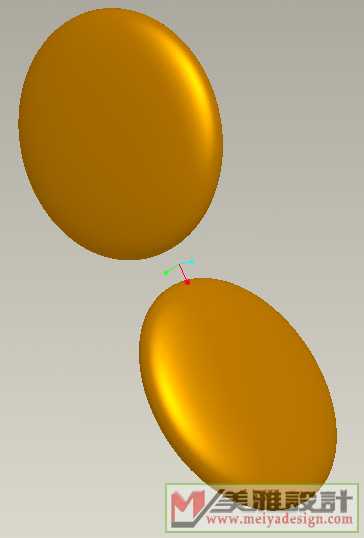

6、通过镜像和旋转复制出另一头

莹莹 · 发表于 2007-10-17 17:27:04

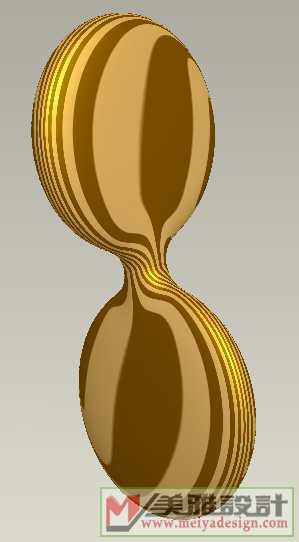

7、合并完成，上一个斑马分析图，做得不好大家不要见笑呀

飞龙 · 发表于 2007-10-17 17:30:19

这又是另外一种不同的方法，教程做得很不错

莹莹 · 发表于 2007-10-17 17:34:45

多谢师傅加分，多谢师傅夸奖，以后我会努力的
