9月构面练习题一的G2做法详细教程

飞龙 · 发表于 2007-9-26 15:20:36

这里已经有一种方法教程：http://bbs.chinade.cc/thread-39069-1-1.html

题目地址（大家做的PRT已经公开）：http://bbs.chinade.cc/thread-38645-1-2.html

应部份会员要求，出一个详细的G2教程，供大家学习参考使用！

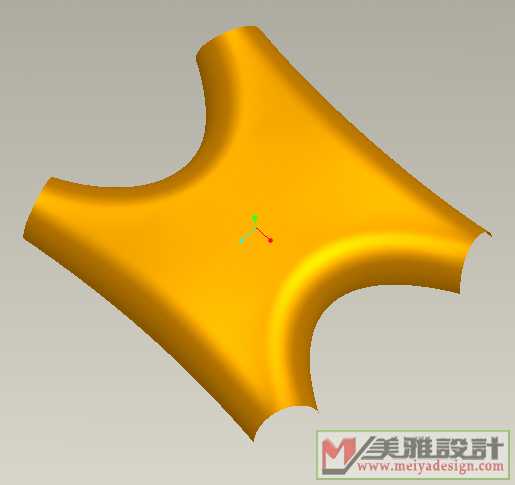

最终完成效果如下图所示：

飞龙 · 发表于 2007-9-26 15:25:28

这道题目做的人非常多，多数是G1的，好像有那么个把两个是G2的，很多方法都不错，大家可以去下载借鉴参考！

接下来在这里详细讲解其中一种G2的做法：

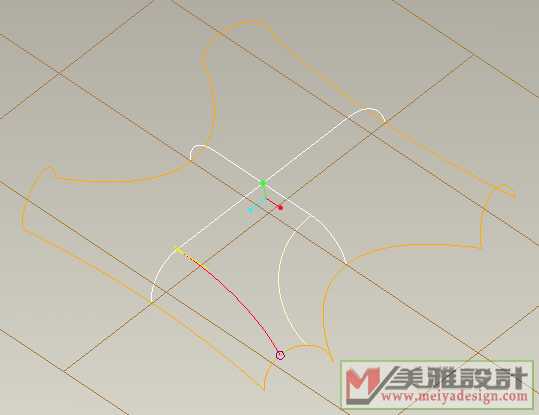

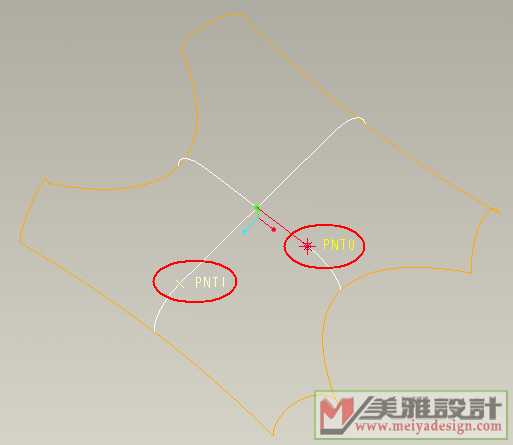

1、过曲面创建两点：PNT0，PNT1；

飞龙 · 发表于 2007-9-26 15:26:09

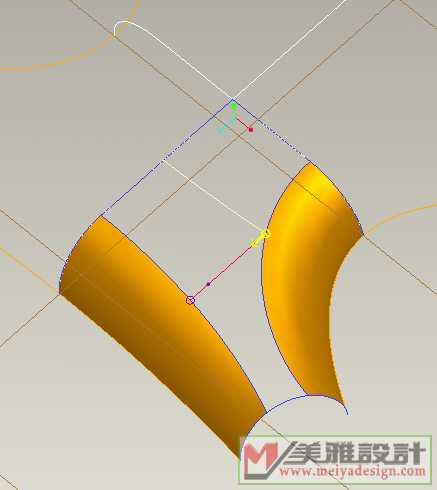

2、进入造型（style)创建两条辅助曲线，经过第一步创建的两点；

飞龙 · 发表于 2007-9-26 15:26:40

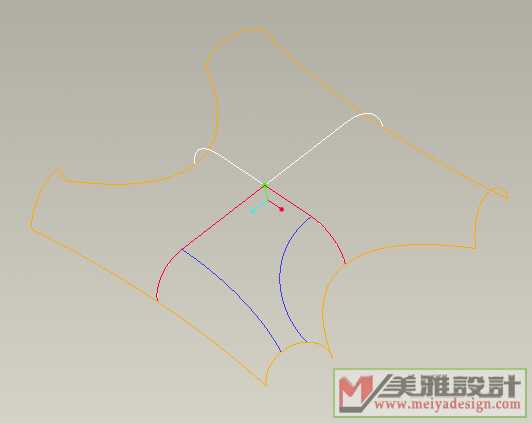

3、复合两条红色的曲线；

飞龙 · 发表于 2007-9-26 15:27:22

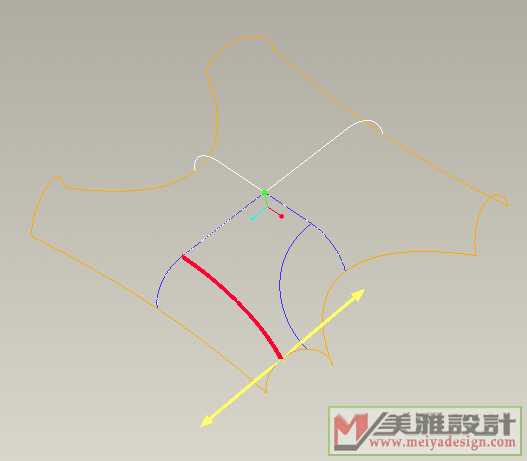

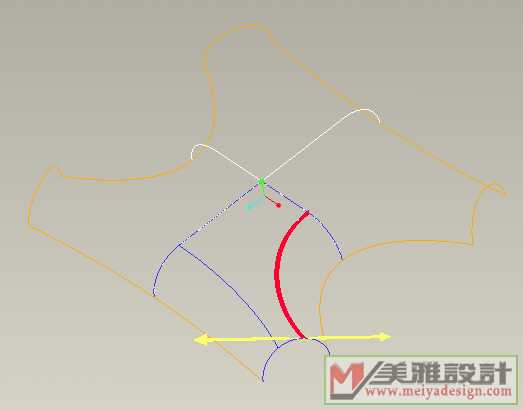

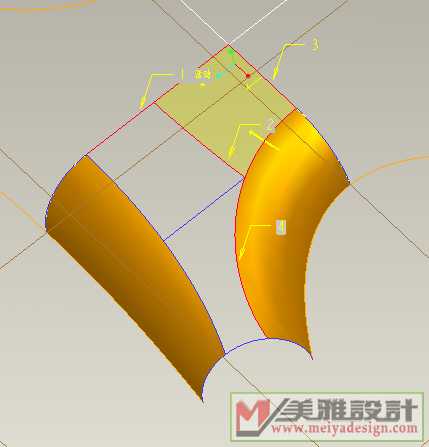

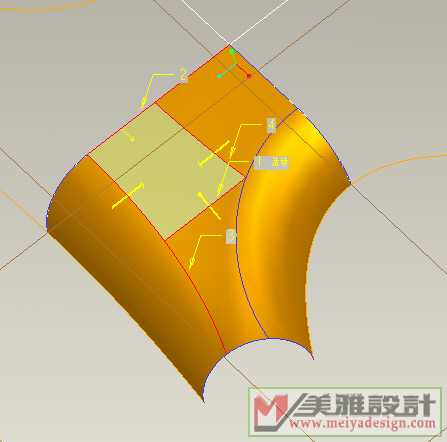

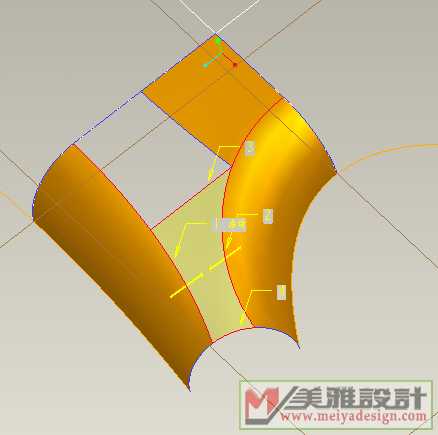

4、分割各条曲线（图4-图7）；

飞龙 · 发表于 2007-9-26 15:28:02

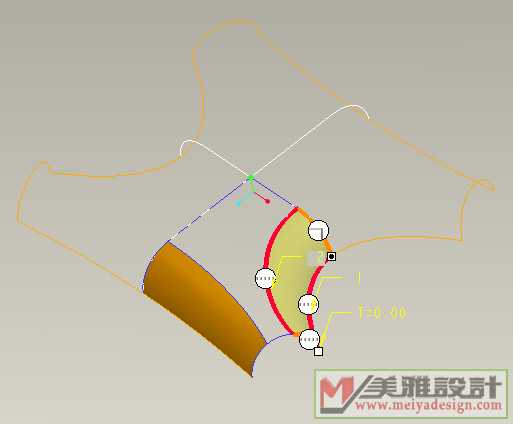

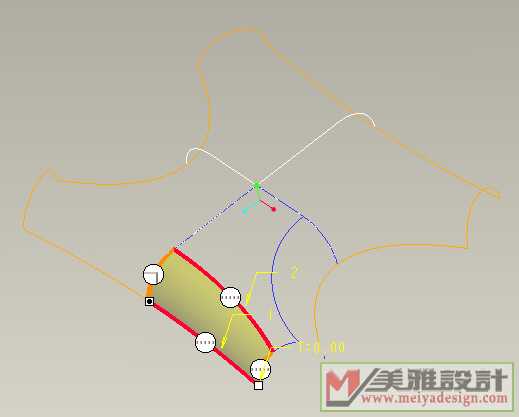

5、使用边界构面，一端设置约束为垂直（图8、图9）；

飞龙 · 发表于 2007-9-26 15:28:34

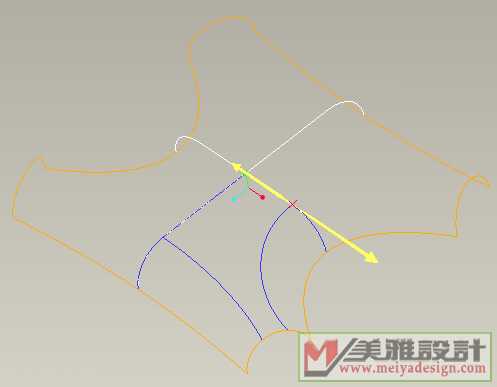

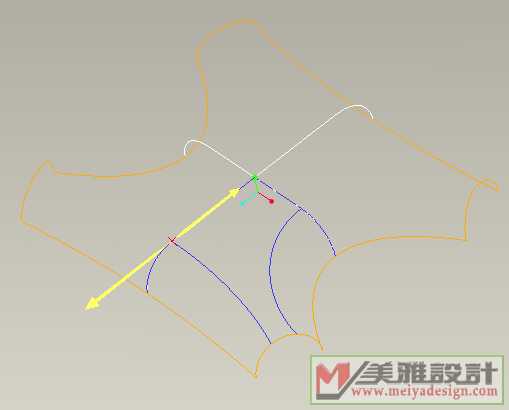

6、进入造型（style)创建两条辅助曲线，与曲面连接处设置约束为曲率曲面；

qa2017 · 发表于 2007-9-26 15:28:54

支持,回去后自己去练习下

飞龙 · 发表于 2007-9-26 15:29:29

7、直接在造型（style)中构面，与曲面连接的地方设置为曲面曲率连接（图11-图13）；

飞龙 · 发表于 2007-9-26 15:30:08

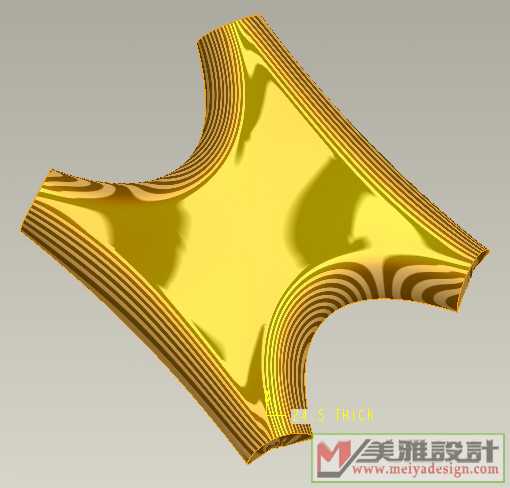

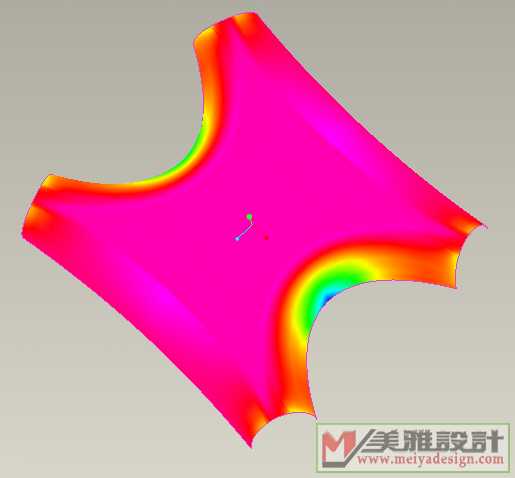

8、然后使用合并、镜像，完成了整个曲面的构造，采用高斯分析（图14-图15）；
