请问这样的钣金件怎么阵列！急！谢谢

smileknife · 发表于 2007-9-16 23:10:28

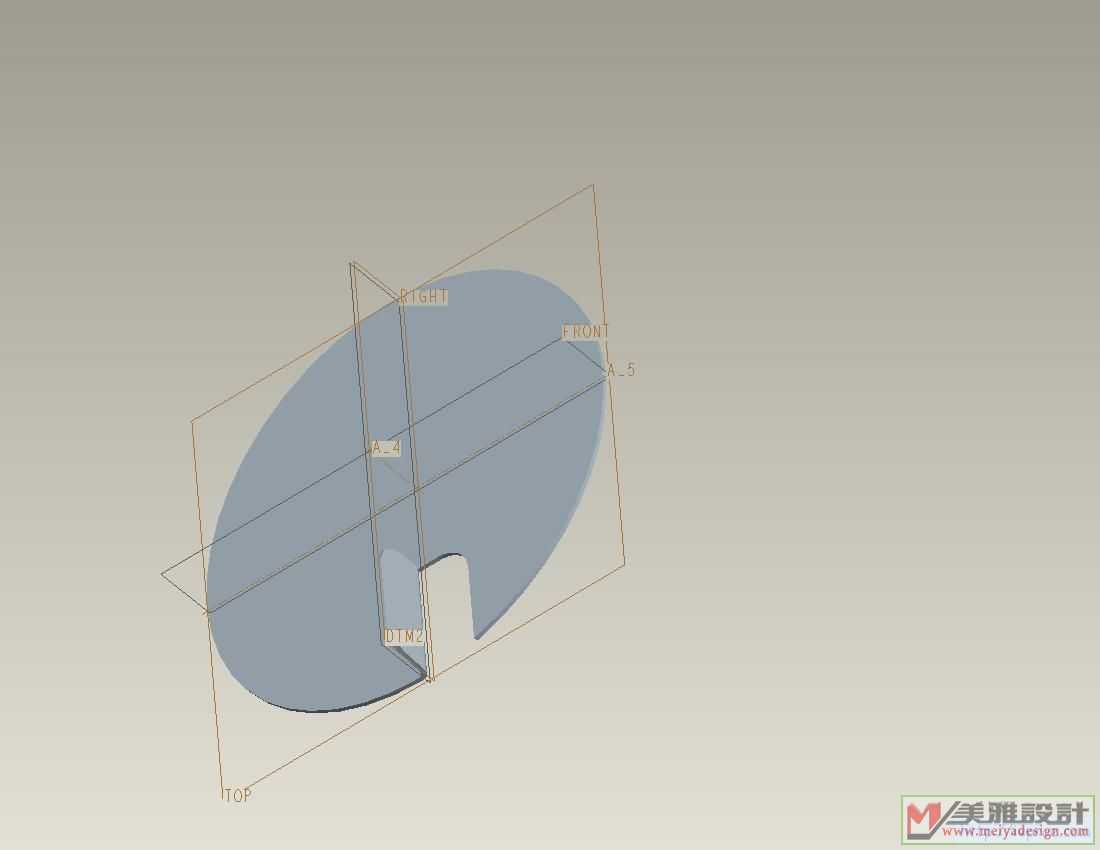

就是依照图片园的中心轴，阵列我已经做出来的特征
阵列10个，
那位高手能指点以下，不知为什么我做了几遍都每作出来，
谢谢

[ 本帖最后由中华破浪于 2008-6-2 22:41 编辑 ]

飞龙 · 发表于 2007-9-17 08:12:56

我对钣金没有什么研究,我想工具应该都一样,方法应该很多,下面谈谈我的看法:

第一种方法：把你要阵列的相关步骤特征组成一个组，然后使用轴心阵列；

第二种方法（笨一点的方法）：把要阵列的部份局部砍出来复制面面，然后通过旋转曲面成一定角度，然后角度阵列即可！

SHOWNYANG · 发表于 2007-9-17 09:30:53

如果你一開始就是用鈑金做的那是沒辦法阵列，如果是實體做的，就按上面這朋友的方法，如果你非要鈑金件，你可先做好實體再轉成鈑金

coolliliang · 发表于 2007-9-17 09:45:53

smileknife · 发表于 2007-9-17 21:40:22

谢谢但是真希望有人能做出来

lzl7575 · 发表于 2007-9-20 21:05:42

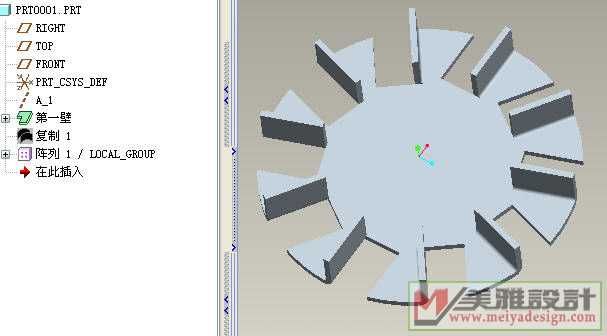

同意3楼的意见，扳金经过区域变形后，是没办法阵列的，比较好的方法是，将区域切除，另建法兰壁后在成组，那就可以阵列了！！！

笨兔 · 发表于 2007-11-10 12:35:03

可以阵列的，不过角部有R不行

yzx20081984 · 发表于 2008-4-26 10:14:18

my_lxt · 发表于 2008-5-3 23:41:12

我也来看看

zhong1440 · 发表于 2008-7-28 21:07:49

前天做了，做不出来，请教高手噢
