[建议] 造型線不相切怎樣做出相切的面

  [复制链接]
发表于 2007-8-9 14:39:09 | 显示全部楼层 |阅读模式
請版主及各高手們幫忙解決一下附件:不相切的造型線,怎樣做出相切的面,附件是原文件,我自已反復做了很多次都沒有辦法做出原文件的效果,達不到相切的效果,還請指點一下!謝謝!

steam_test1.prt.rar

259.88 KB, 下载次数: 18, 下载积分: 华币 -1

发表于 2007-8-9 14:41:24 | 显示全部楼层
请先贴个图上来~
这样会有更多知道的人来跟你说明的 ~
发表于 2007-8-9 15:12:10 | 显示全部楼层

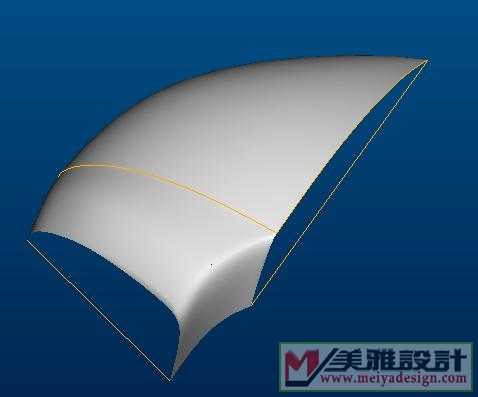

不知道楼主的意思,帮他贴个图吧。

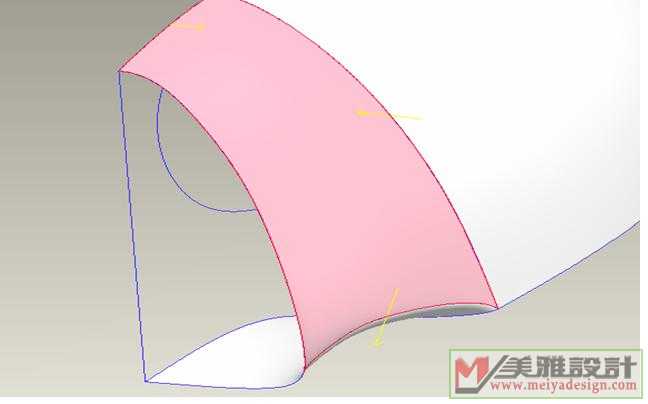

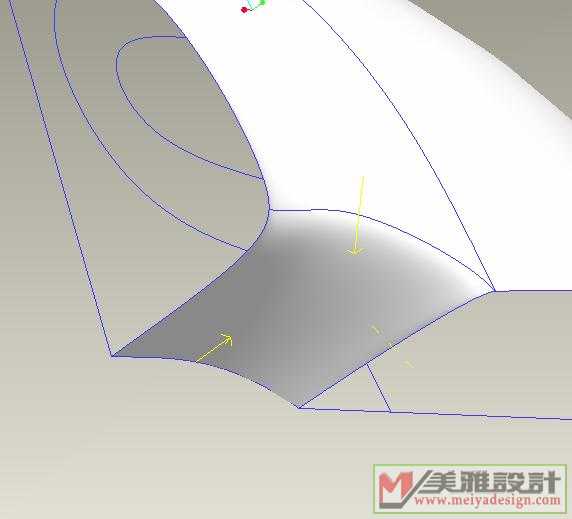

此曲面共有三个面,大面是边界的,另外两个面是造型中的。在造型中可以设置相切。你应该也可以做的到呀。

[ 本帖最后由 jeffery 于 2007-8-9 15:15 编辑 ]
 楼主| 发表于 2007-8-9 15:20:36 | 显示全部楼层

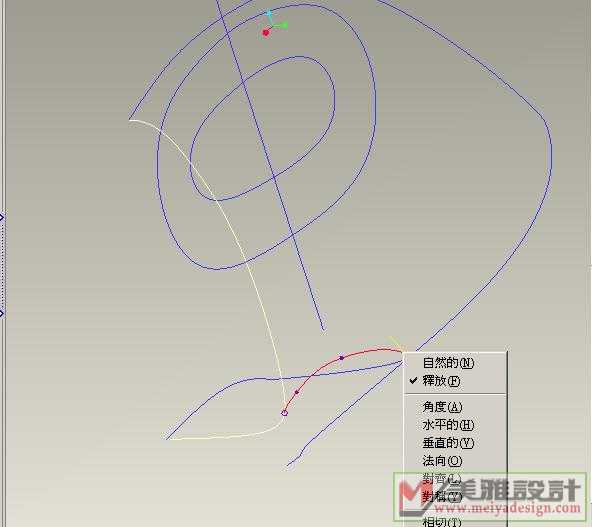

我現貼上圖,意思是說原作者的作品,他的造型線不是與曲面相切的,但是又怎麼樣將造型曲面與混合曲面做成相切!
 楼主| 发表于 2007-8-9 15:27:38 | 显示全部楼层
我附件發的是原文件,但是我自已照著他的做卻怎麼也做不出來,問了版主,他說必須要將造型線設為相切,但我反復查看了原文件,他的造型線設定為不是相切的,所以請各大版主及高手們,幫忙解決一下,謝謝!
发表于 2007-8-9 15:42:28 | 显示全部楼层
进入造型后,做好面右键点那个黄色的线,将曲面设置为相切就可以了,这个问题我们论坛已经有人提问过,楼主可以找找~
