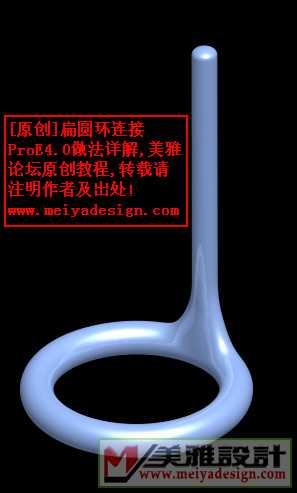

扁圆环连接ProE4.0做法详解▲

飞龙 · 发表于 2007-8-7 14:56:12

▲ 此教程已经被收录到中国PROE学习网: http://www.wildfire.net.cn/html/44/n-144.html

原题地址:http://bbs.chinade.cc/thread-37454-1-1.html
犀牛解法教程地址:http://bbs.chinade.cc/thread-37606-1-1.html

非常漂亮的一件物品,不知道具体做什么用的,今天用4.0体验了一下Style里面的曲面编辑功能,可以很方便的自由拖拉出自己想要的形状,今天我就以这个扁圆环实例来讲解一下此功能在实例中的运用!

飞龙 · 发表于 2007-8-7 14:57:07

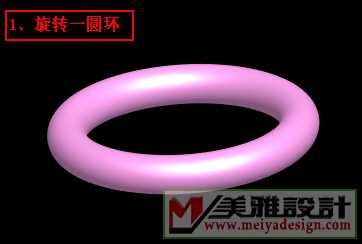

1、使用旋转工具创建出一圆环曲面

飞龙 · 发表于 2007-8-7 14:58:37

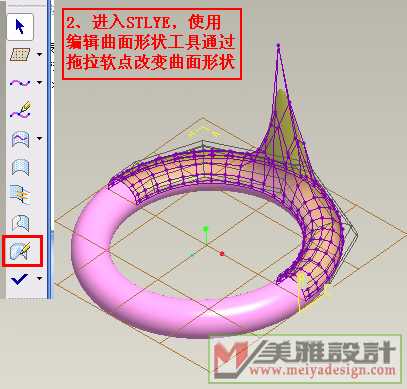

2、应用Pro/E Wildfire 4.0 新增加的功能，Style里面的曲面编辑工具，进行拖拉曲面

飞龙 · 发表于 2007-8-7 14:59:43

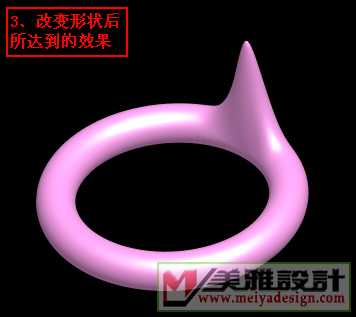

3、拖拉出自己满意的形状之后，确定完成

飞龙 · 发表于 2007-8-7 15:00:34

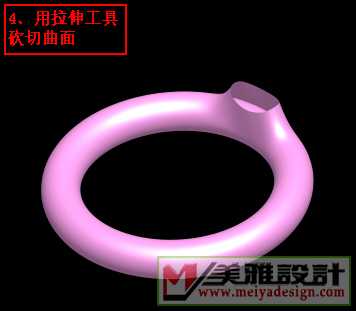

4、用拉伸工具砍切曲面，这个大家都知道不多说了

飞龙 · 发表于 2007-8-7 15:01:16

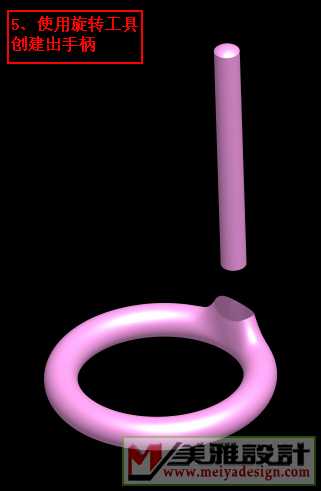

5、使用旋转工具创建出的柄

飞龙 · 发表于 2007-8-7 15:02:51

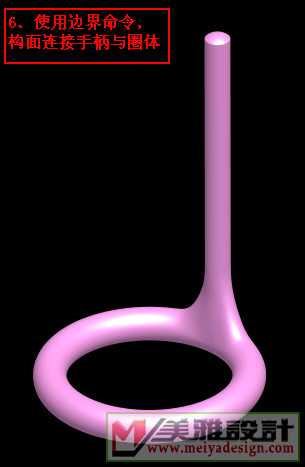

6、使用边界命令，构面连接圆环与手柄，设置曲率连接，达到G2

飞龙 · 发表于 2007-8-7 15:04:13

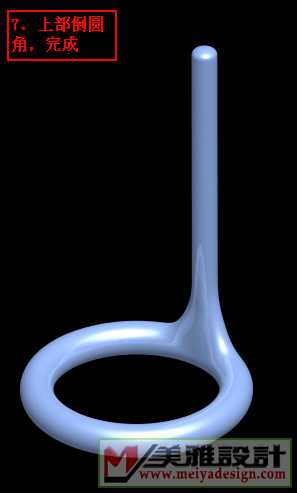

7、手柄上部倒圆角，此零件就这样创建成功！

lhmp · 发表于 2007-8-7 15:10:40

顶起来

txp · 发表于 2007-8-7 15:11:56

好东东楼主谢了
