工程图的显示问题

winater · 发表于 2007-7-30 14:31:32

假如我草绘一个矩形，然后旋转为圆柱体，在工程图里面用显示和拭除命令，显示的都是圆柱体的半径，怎么让其显示为直径？请高手指点。。

语言 · 发表于 2007-7-30 14:50:53

用手动标注。

winater · 发表于 2007-7-30 15:01:10

但是手动标注是被驱动尺寸，不能修改的。。。
曾想过在草绘时就画出对称形式，旋转180度，然后显示尺寸就是直径。。
但是三维图就是旋转不出。。。有其他方法吗？老大。

语言 · 发表于 2007-7-30 15:25:43

但是手动标注是被驱动尺寸，不能修改的。。。

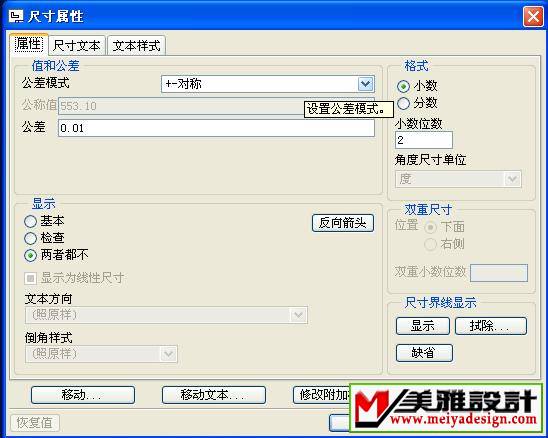

怎么不可以修改？

曾想过在草绘时就画出对称形式，旋转180度，然后显示尺寸就是直径。。

没必要这样做！

虽然自动标注比较方便、省时，但是在比较复杂的图型中，单单靠自动标注是体现不出图意来的，有很多尺寸还是需要通过手动标注来调整。

winater · 发表于 2007-7-30 16:10:33

试了，还是不行。。不知道是不是要改什么配置文件。。。

pms1981 · 发表于 2007-7-30 17:14:43

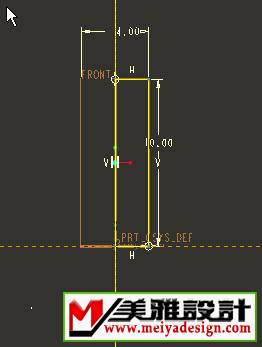

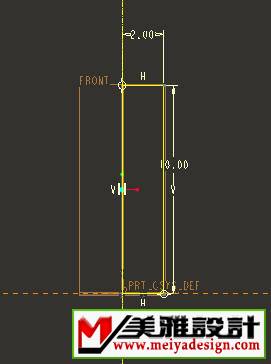

楼主在草绘时是否这样标的直径,如是这样标应该可以吧

pms1981 · 发表于 2007-7-30 17:17:26

像这种在草绘时标的自然在工程图中显示也就不一样了
在工程图中用显示\拭除标注决定权是在你草绘时所标注

winater · 发表于 2007-7-30 17:23:23

要的就是这样标注，请问这个是怎么标注的？

winater · 发表于 2007-7-30 17:38:32

请高手指点一下，感激涕零！！！

winater · 发表于 2007-7-31 09:02:56

没人知道吗？本人现在急用，麻烦知道的告诉一声。。
