渔具造型教程(多种解法)▲

莹莹 · 发表于 2007-7-23 19:48:34

本帖最后由彼岸花于 2010-4-20 22:59 编辑

原题目地址:http://bbs.chinade.cc/thread-37099-1-1.html

第一种解法:

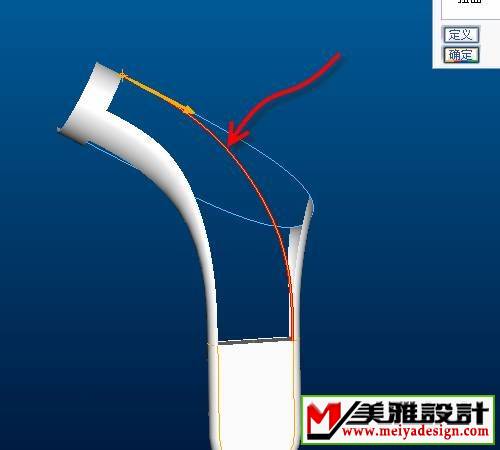

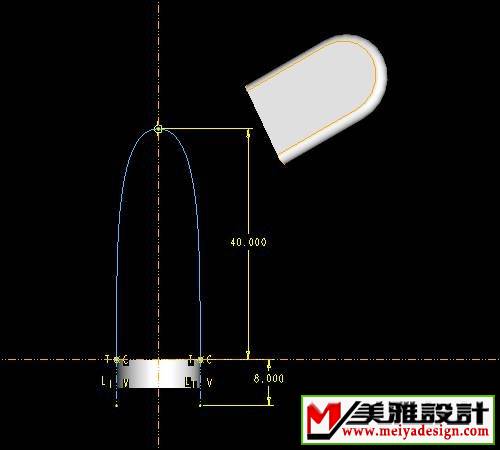

1、为证截面要求，草绘一线：

莹莹 · 发表于 2007-7-23 19:49:07

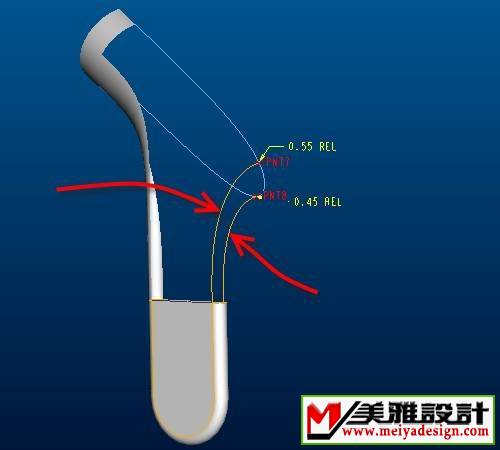

2、线上的点（共两点），再用经过点创建两曲线，端点定义分别为曲面边法向和曲率曲线

莹莹 · 发表于 2007-7-23 19:56:39

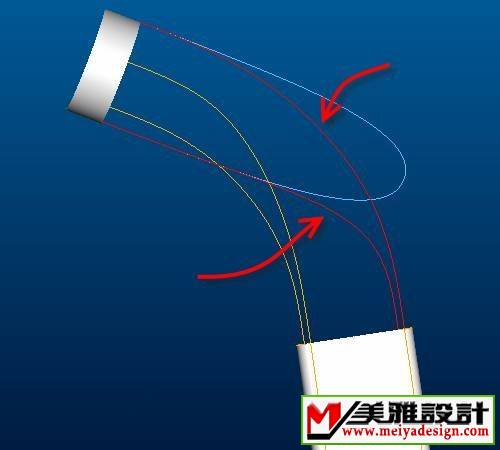

3、用经过点创建另两曲线、两红色曲线,注意端点定义同上

莹莹 · 发表于 2007-7-23 19:57:23

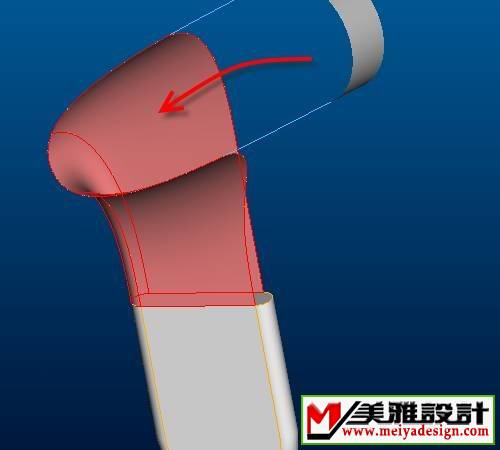

4、边界一面，注意曲面边界条件定义

莹莹 · 发表于 2007-7-23 19:58:15

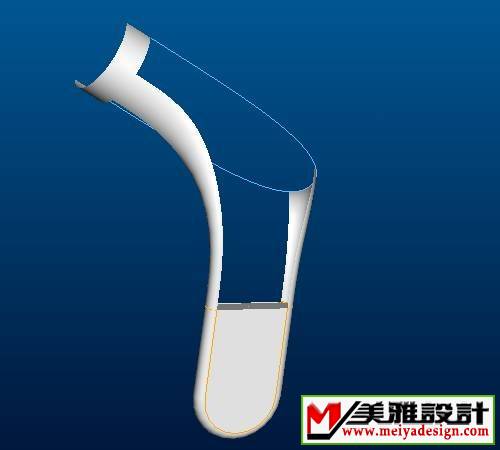

5、用曲线修剪曲面,修剪后如图

莹莹 · 发表于 2007-7-23 19:58:57

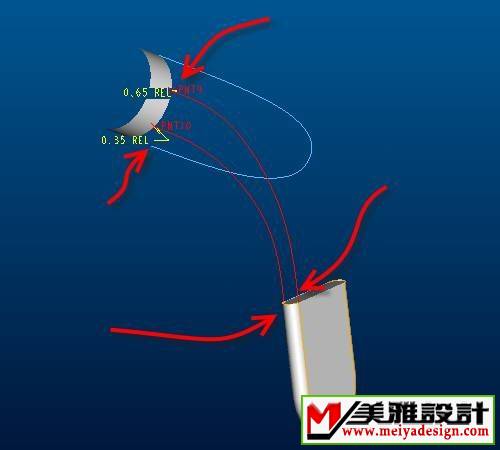

6、同理，做两点和曲线

莹莹 · 发表于 2007-7-23 19:59:54

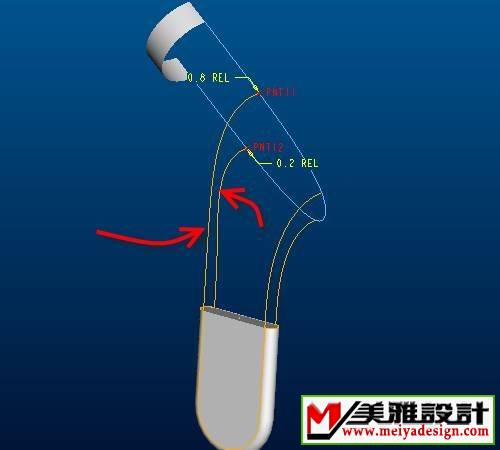

7、做另两点及曲线

莹莹 · 发表于 2007-7-23 20:01:39

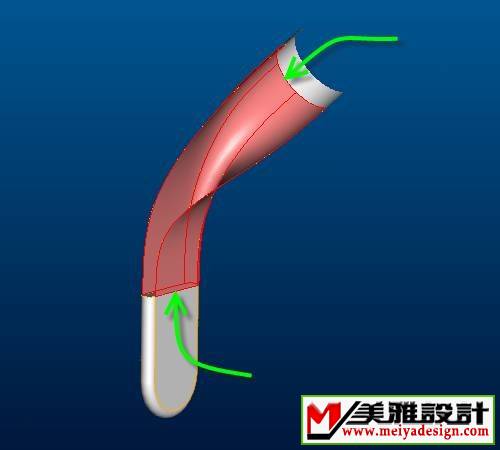

8、做面

莹莹 · 发表于 2007-7-23 20:02:23

9、裁剪

莹莹 · 发表于 2007-7-23 20:02:57

10、做线
