Pro/E WildFire4.0新功能发布[欢迎大家参与新功能挖掘]

飞龙

Pro/E WildFire4.0新功能发布！

（欢迎大家跟帖参与新功能挖掘，加雅币5-20枚奖励）

PROE WILDFIRE4.0 F000正式版购买地址： http://bbs.chinade.cc/thread-44248-1-1.html

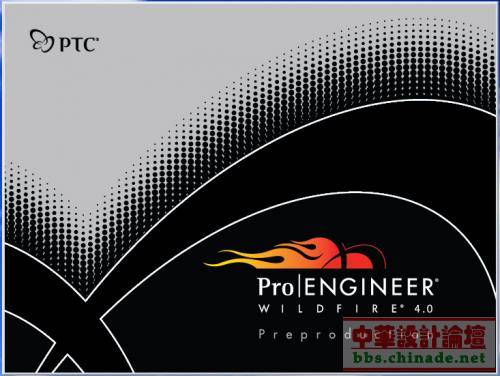

Pro/E WildFire4.0全新启动界面

飞龙

Pro/ENGINEER——PTC最主要的 MCAD/CAM/CAE 软件，大部分用户习惯的叫法更多是“PRO/E”。野火版的推出，其强大的功能一直受到业界用户的好评。相信在 Pro/ENGINEER Wildfire 3.0 推出的时候，已经给广大的行业工程师、设计师带来了惊喜，以致有更多的人转向使用 Pro/ENGINEER 。2006年3月，PRO/E 野火版 3.0 正式上市，为了适应日益复杂的产品开发环境，2007年，PTC 即将推出 Pro/ENGINEER Wildfire 4，野火版 4 除了延续了 野火版 3.0 的强大功能，更有了突破性的进展，也为下一个野火版 Pro/ENGINEER Wildfire 5 更好的延续奠定了基础。萌迅软件有幸获得 野火版 4 的新功能相关信息，在此抢先介绍给广大的 Pro/E 爱好者。
最新的数据导入修复
　　Pro/ENGINEER Wildfire 4 沿用了 Wildfire (野火版) 的用户界面，具备强大的功能但是依然容易使用；

导入的数据描述出了逻辑曲面，重组曲面，重组合乎逻辑的数据，
使数据类似重新造型的模型树，具备几何/拓朴结构树等。
    新的数据导入修复功能使 Pro/ENGINEER Wildfire 4
的用户更加充分的利用外部数据进行改善，重新继承数据。

最新功能将在 Wildfire 4 的IDD (IMPORT DATA DOCTOR) 工具里体现

    增强修补模型：寻找和删除零碎的面；修改曲面，匹配曲面边界；自动恢复成基本定义的线框等；

    增强修改模型：添加UV线；删除、替换曲面；修剪、延伸、合并，通过删除曲面来闭合；可转换成圆柱、平面、其他等

    增强特征模型：将静态的几何转换成具备参数定义的；Extrude,Revolve,Cylinder,Plance;Change direction, Change sketch, Change diameter

以上的功能都将会在 Pro/ENGINEER Wildfire 4 里体现，而且野火版 4 还向下兼容于所有版本。另外，PTC 还在不断的研发、完善其产品，将有可能在 野火版 3 和 4 之后的野火版 5 实现特征识别。通过特征识别工具条，用户选择导入数据的种子曲面与边界，系统则会应用这些数据来创建PRO/E的特征。支持的特征将包括平面及曲面上的直孔、拉伸，及对全部或部分进行旋转，恒量倒圆、倒角等。








本篇关于 Pro/ENGINEER Wildfire 野火版 4 的信息来自于测试版，仅提供给大家用于学习、参考及交流。最终 Pro/ENGINEER Wildfire 野火版 4 的功能以 PTC 正式发布为准。更多的信息敬请大家随时关注 中华设计论坛 http://bbs.chinade.cc

飞龙

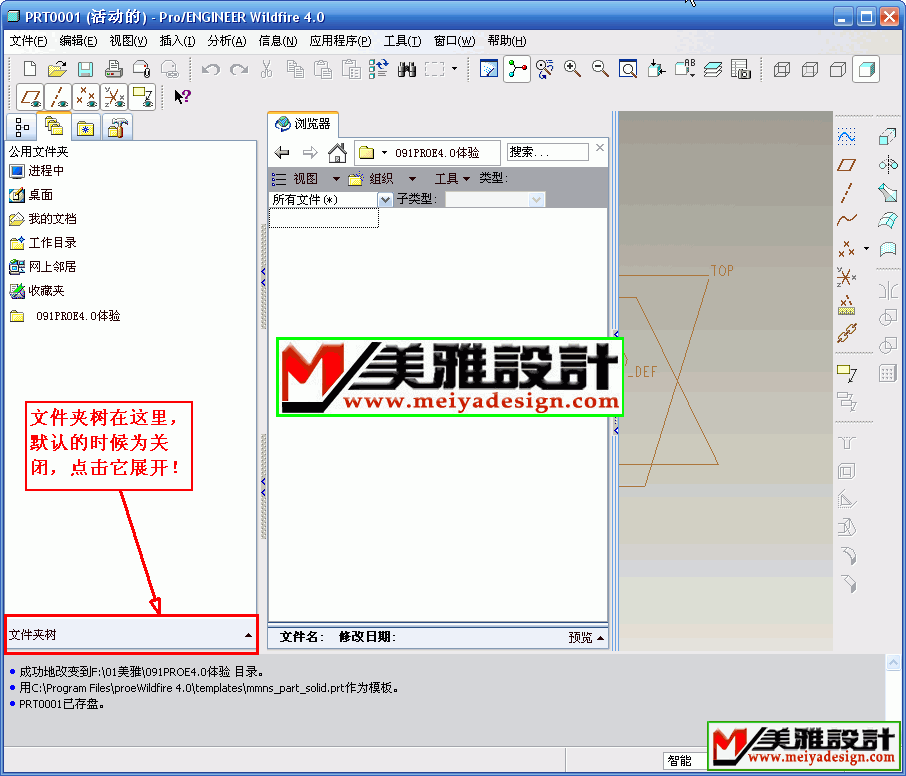

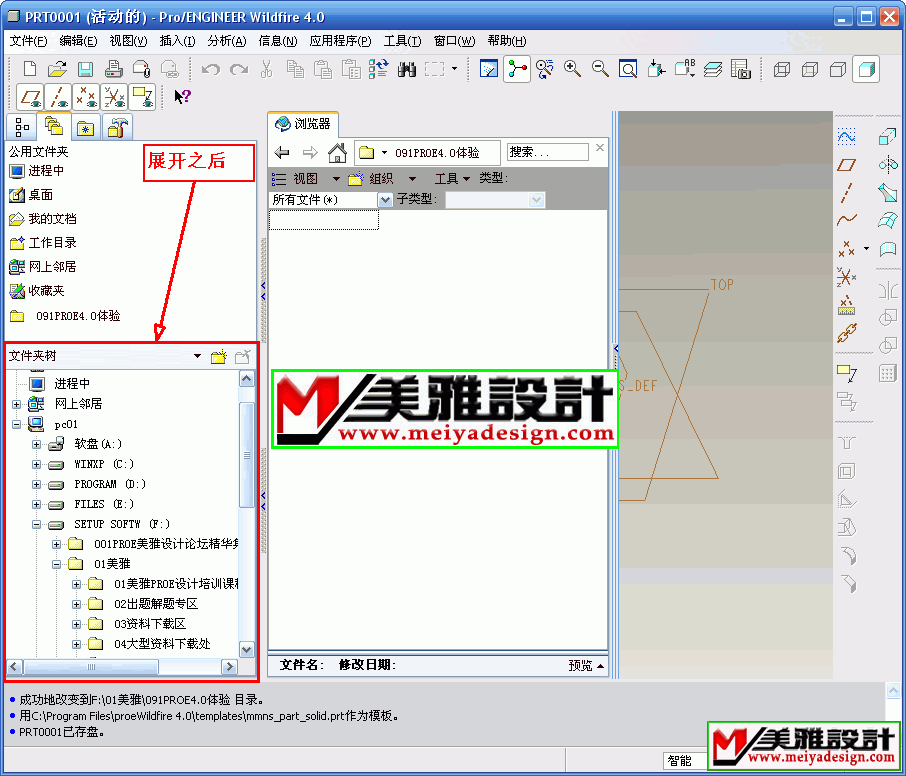

1、文件夹树在这里，默认的时候为关闭，点击它展开！

飞龙

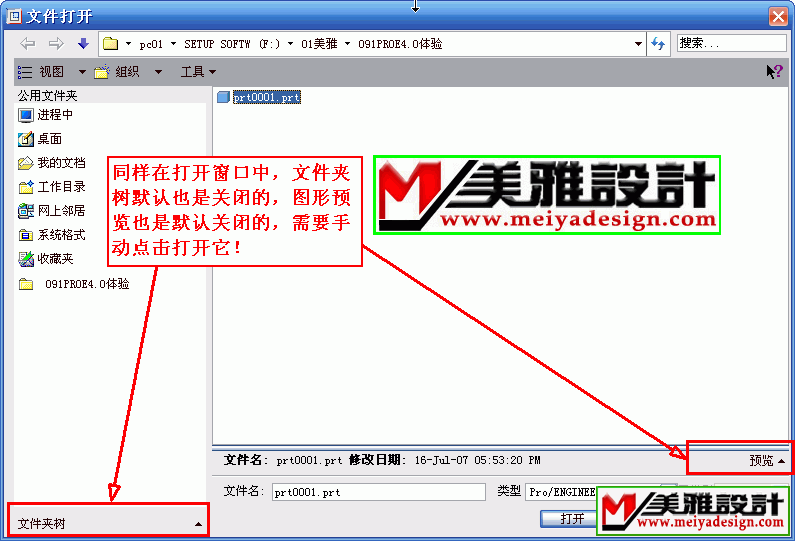

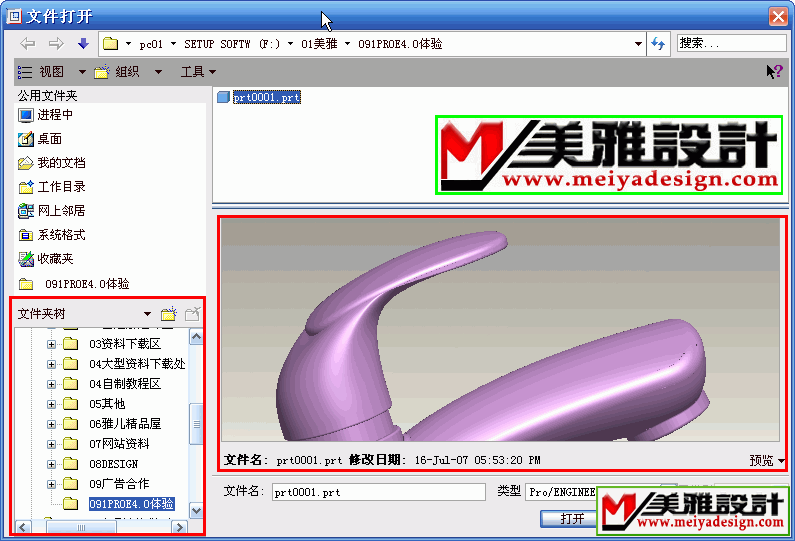

2、同样在打开窗口中，文件夹树默认也是关闭的，图形预览也是默认关闭的，需要手动点击打开它！

飞龙

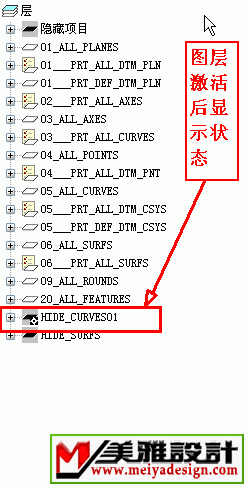

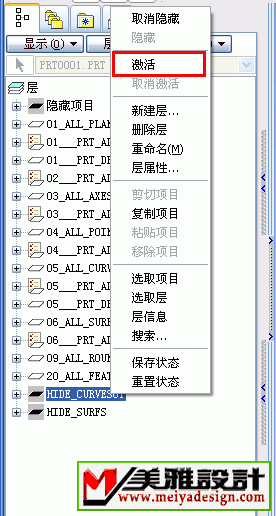

3、图层增加了激活功能，在激活状态下所创建的特征会自动保存在这个层下面，这一改变给我们在设计过程中带来很大的方便性！

飞龙

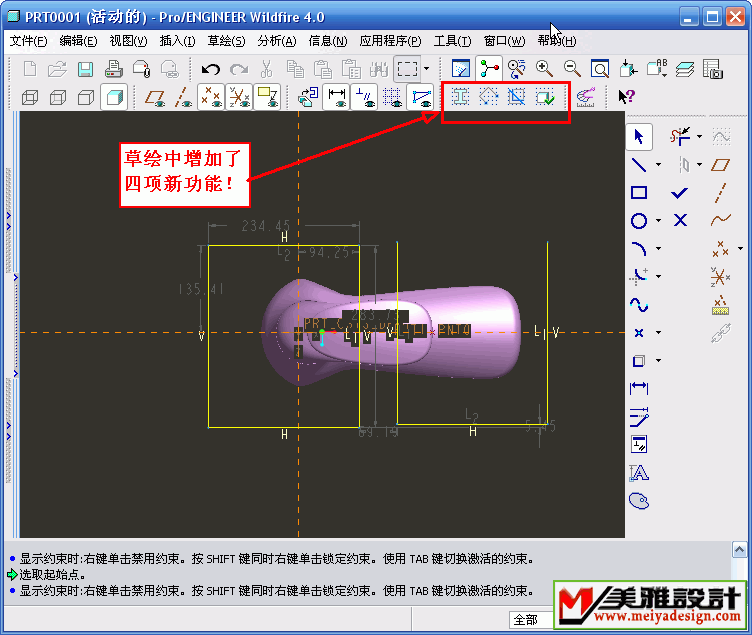

4、草绘中增加了四项新功能，能够起到帮助检查之功效！

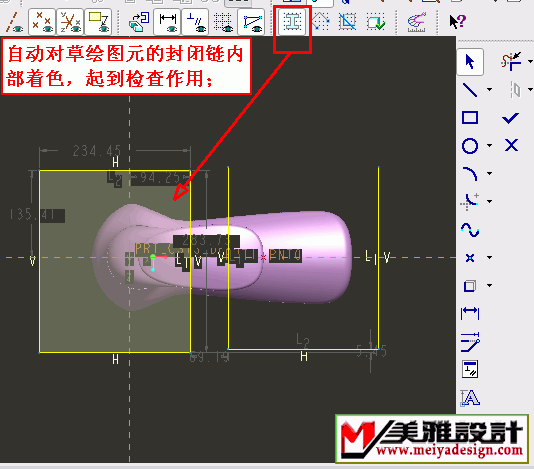

   1）自动对草绘图元的封闭链内部着色，起到检查作用；

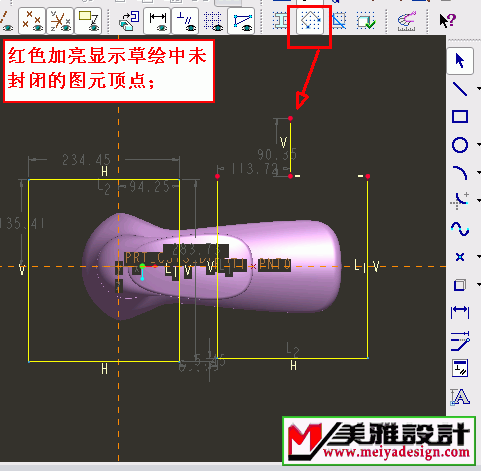

   2）红色加亮显示草绘中未封闭的图元顶点；

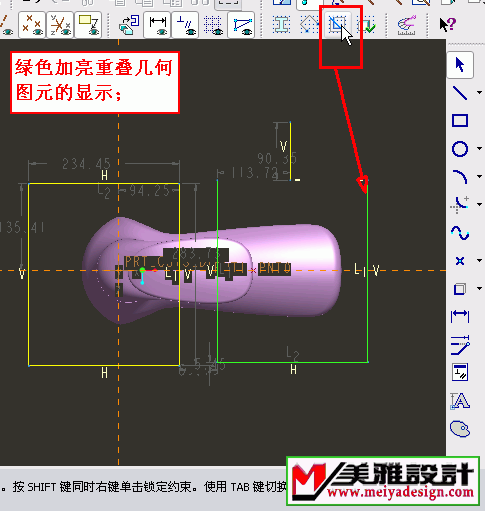

   3）绿色加亮重叠几何图元的显示；

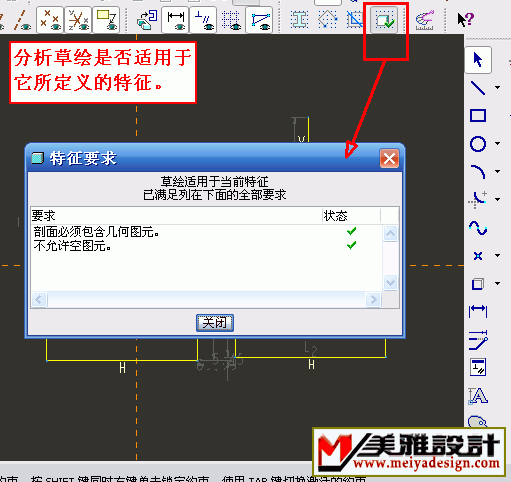

   4）分析草绘是否适用于它所定义的特征。

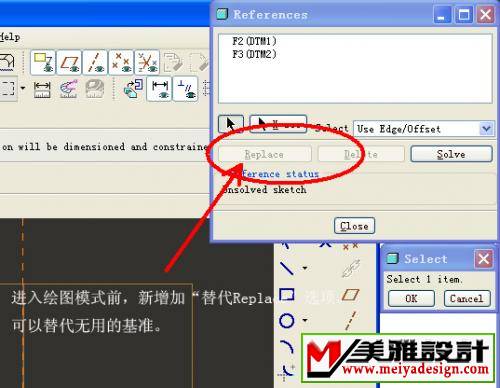

   5）草绘中,新增加了参照替代功能

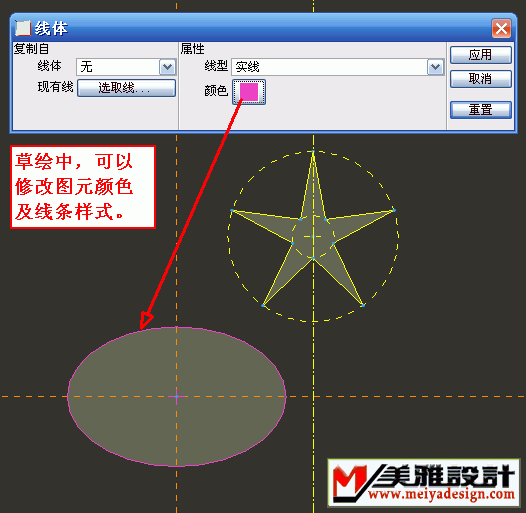

     6）草绘中，可以修改图元颜色及线条样式。

飞龙

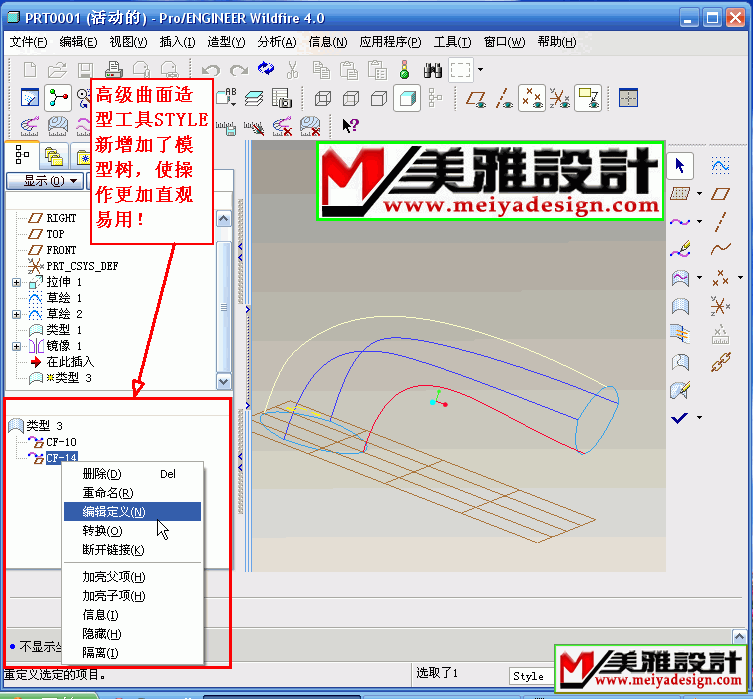

5、高级曲面造型工具STYLE新增加了模型树，使操作更加直观易用！

飞龙

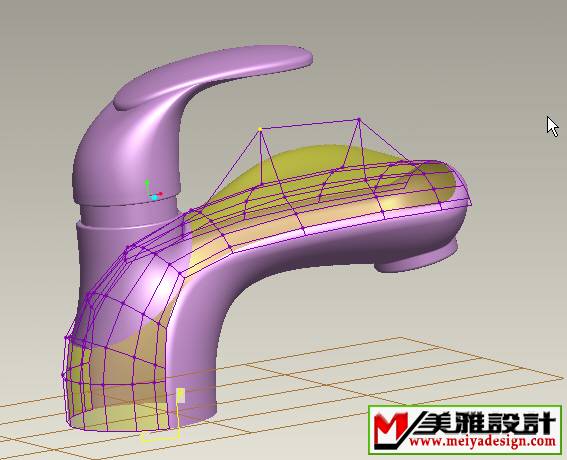

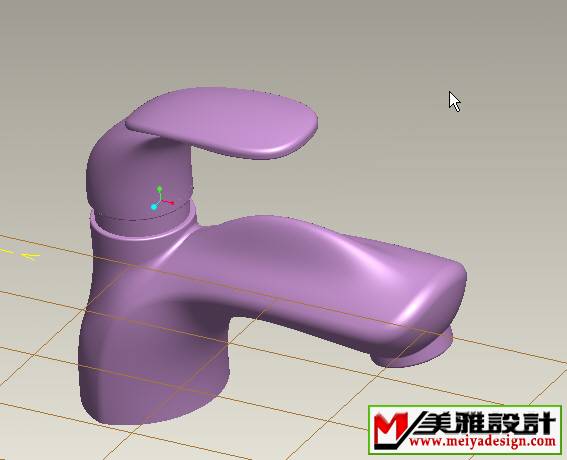

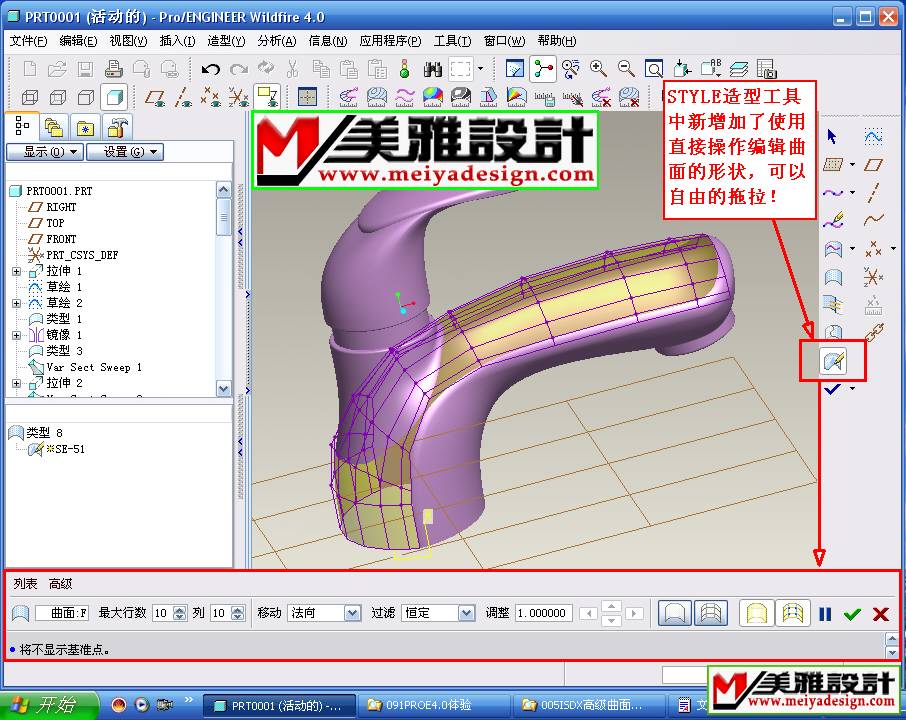

6、STYLE造型工具中新增加了使用直接操作编辑曲面的形状，可以自由拖拉！

飞龙

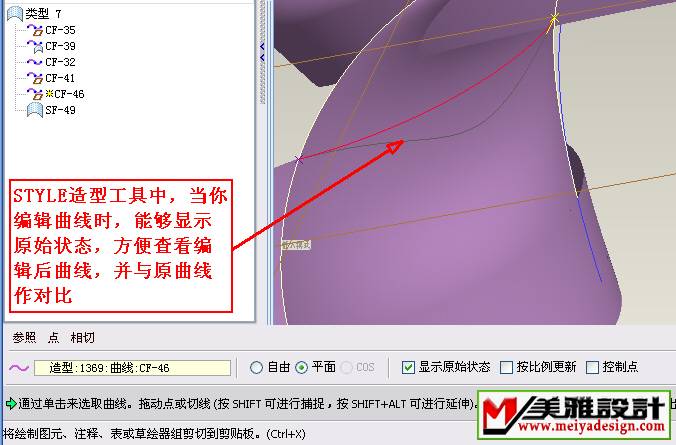

7、STYLE造型工具中，当你编辑曲线时，能够显示原始状态，方便查看编辑后曲线，并与原曲线作对比

飞龙

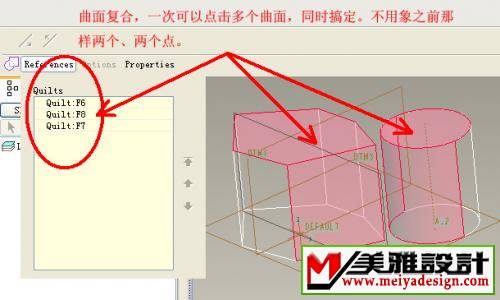

8、曲面复合,一次可以点击多个曲面,同时搞定,不用象之前那样两个、两个点,非常方便快捷!
