一道简单的练习题教程

promise · 发表于 2007-7-19 08:26:39

由于最近忙，所以一直没时间做教程，现在附上教程，请见谅！原题地址：http://bbs.chinade.cc/viewthread.php?tid=36423&page=1&extra=page%3D1%26amp%3Bfilter%3Dtype%26amp%3Btypeid%3D3#pid156925

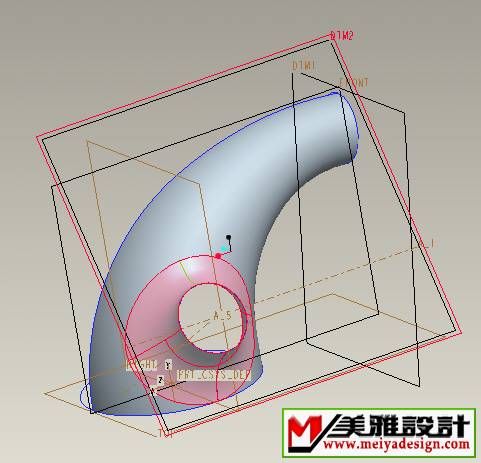

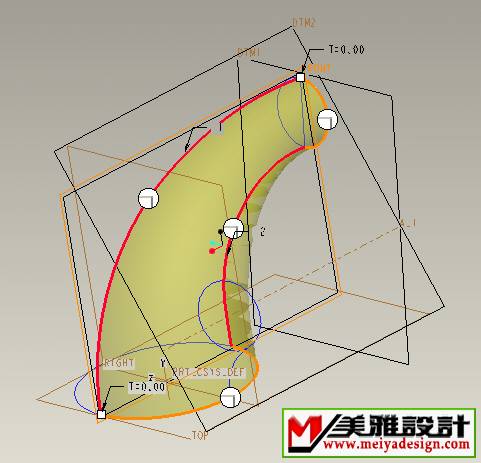

第一步混合曲面(注意设置边界条件垂直）

promise · 发表于 2007-7-19 08:29:13

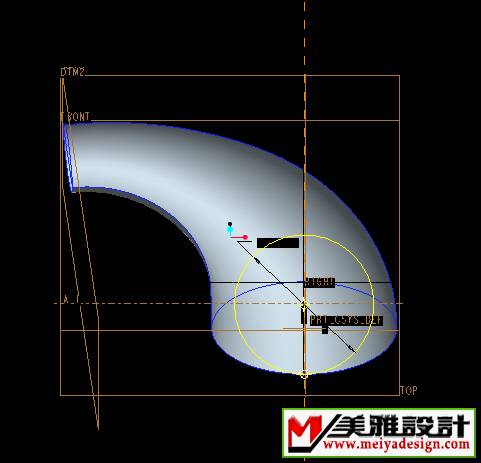

第二步拉伸切除（注意选取的草图平面）

promise · 发表于 2007-7-19 08:31:21

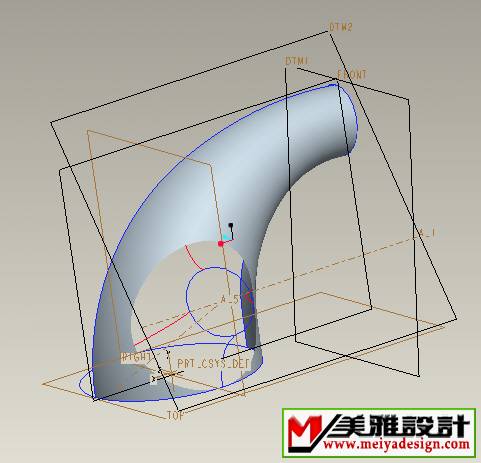

拉伸草图中圆应该过底部顶点。

promise · 发表于 2007-7-19 08:33:55

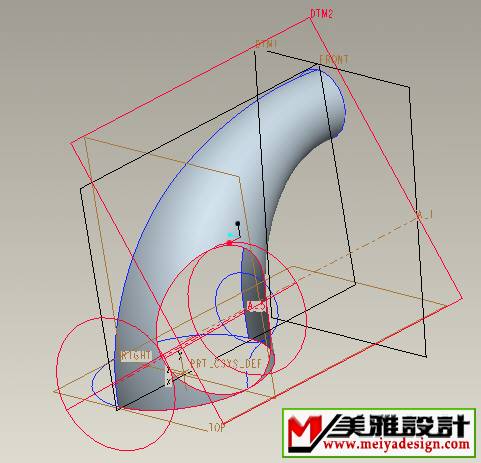

第三步造型构线（注意设置边界条件，一头设置曲面相切，一头设置与DTM2参照面法向）。

promise · 发表于 2007-7-19 08:36:17

第四步边界混合构面（注意设置边界条件，一边曲面相切，一边与DTM参照面垂直）。

promise · 发表于 2007-7-19 08:39:20

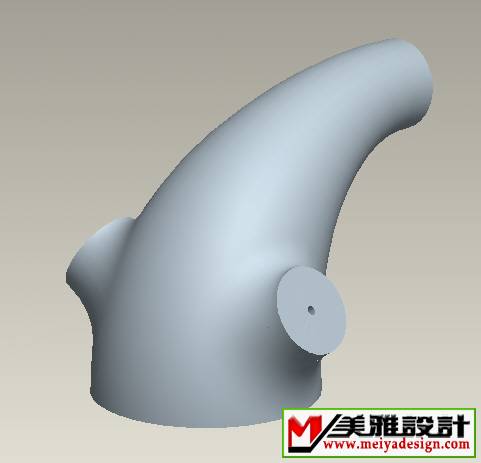

最后几步一起说了，合并、镜像、加厚。如下图效果。（教程至此完毕，做得有点简单，有不明白之处发短信给我，我会解答的）

浪淘尽 · 发表于 2007-7-19 08:40:33

不错,辛苦了

jeffery · 发表于 2007-7-19 08:59:25

本人就喜欢看教程，更喜欢看美雅PDF教程。

.

幻境 · 发表于 2007-7-19 10:13:39

简单明了~做的不错

LZH · 发表于 2007-7-19 20:22:49

高手！
