塑胶结构设计常易忽略之处 (5例)---对新人比较适用

中华秀剑 · 发表于 2007-7-9 15:29:43

塑胶结构设计常易忽略之处 (5例)---对新人比较适用

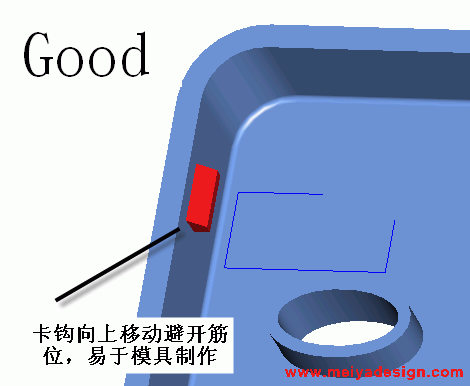

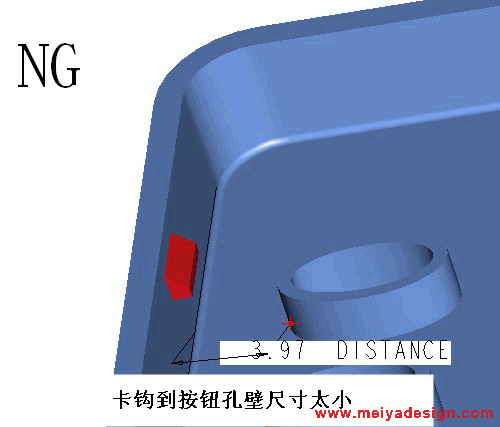

1: 卡钩处未避开模具斜顶所需要的结构尺寸.
(一般要让6~8mm甚至更多,可以根据实际模型与模厂讨论)

中华秀剑 · 发表于 2007-7-9 15:37:12

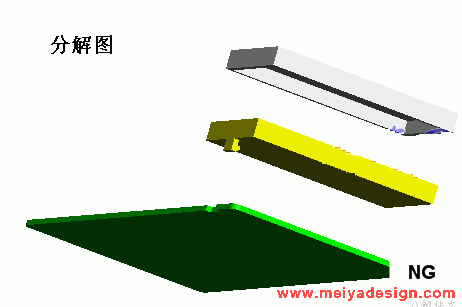

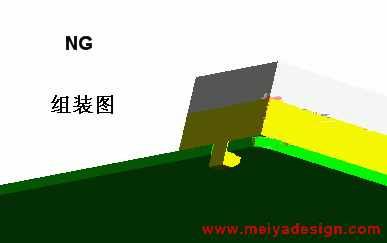

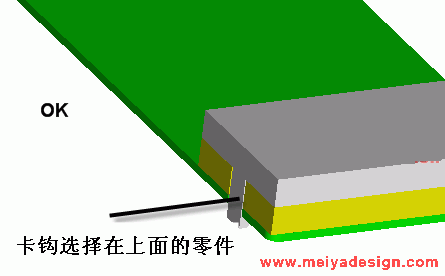

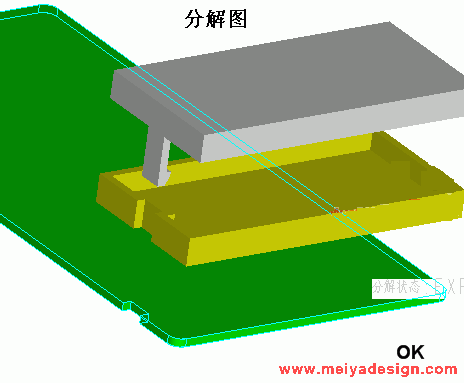

2．多个装配件的卡钩特征位置的选择。
实例:（来自手机天线设计）

中华秀剑 · 发表于 2007-7-9 15:38:10

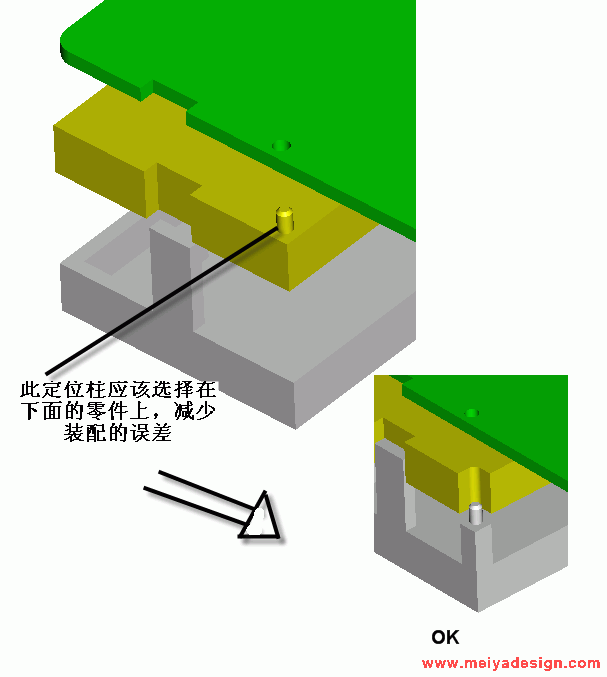

3.定位柱的选择，同样来自上例.

中华秀剑 · 发表于 2007-7-9 15:39:53

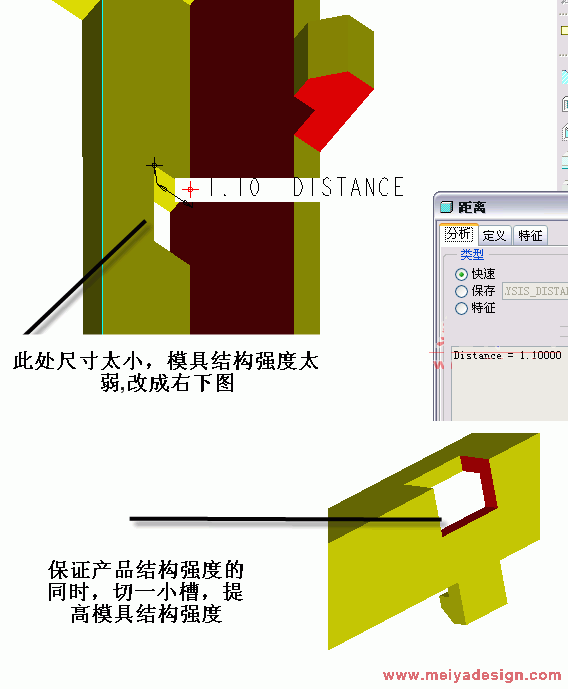

04. 结构设计，保证模具的结构强度。

中华秀剑 · 发表于 2007-7-9 15:41:56

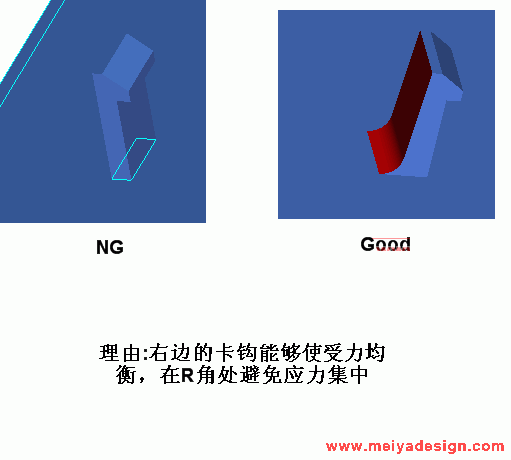

05．卡钩的近似等强度设计&避免应力集中.

飞龙 · 发表于 2007-7-9 15:47:55

好资料,感谢秀剑分享!

阿飞 · 发表于 2007-7-9 16:07:40

又学了一招！

xtzydesign · 发表于 2007-7-27 10:18:43

好资料,感谢秀剑分享!

lgxh520 · 发表于 2007-7-27 23:42:31

xiexie

:hug:

wxh5551 · 发表于 2007-11-23 11:21:40

我会注意的，谢谢了
