手提把教程，俺的不同做法（用边界混合做的）▲

wkingproe · 发表于 2007-6-18 09:00:50

本帖最后由彼岸花于 2010-5-3 22:18 编辑

新手第一次做教程，大家多多给点意见

1.插入igs文档。

2.先想法做成边界曲面。

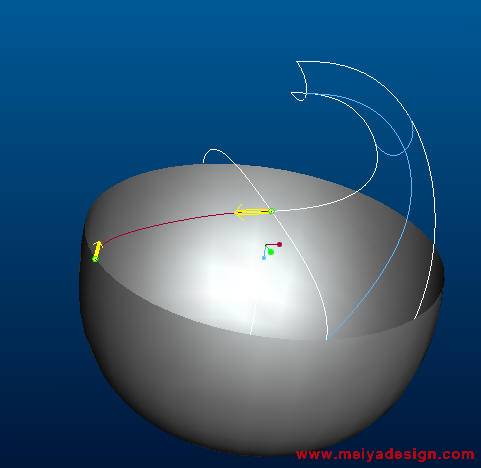

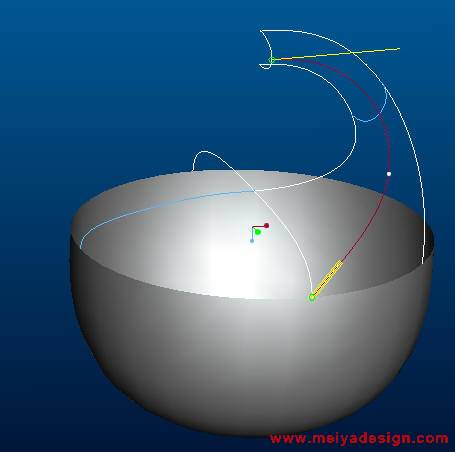

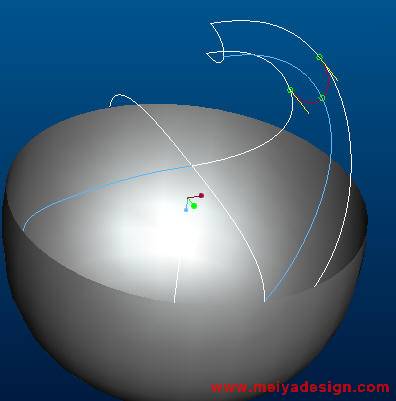

（进入style做线，如图三条线，图b与c要在造型里面调好）

在11楼还有一另外一种做法教程!

wkingproe · 发表于 2007-6-18 09:02:28

继续　　　　　　　　　　

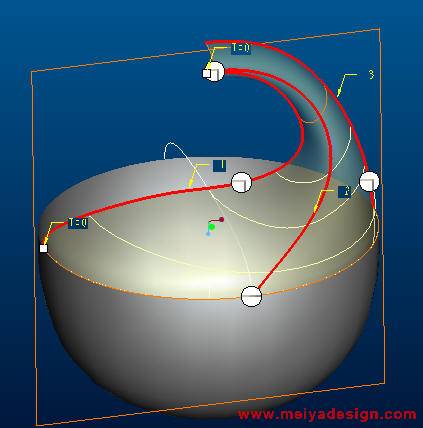

3.进入边界混合做面，注意四边设置。

wkingproe · 发表于 2007-6-18 09:04:35

继续　　　　　　　　　　

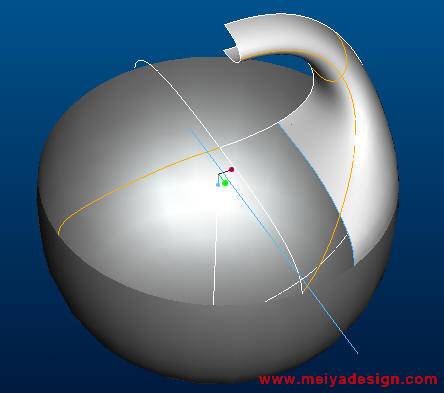

4.切，补面，这个大家都会，不用讲了。

我是在造型里切的，方便以后镜像用。

wkingproe · 发表于 2007-6-18 09:06:39

继续　　　　　　　　　　

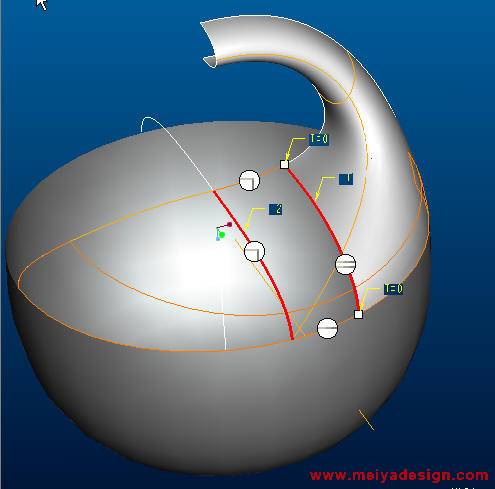

5.补面。我用的是边界混合做的。注意四边的设置。

6.再镜像，合并就可以了

wkingproe · 发表于 2007-6-18 09:10:44

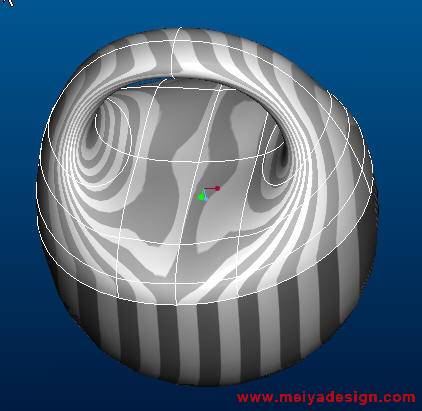

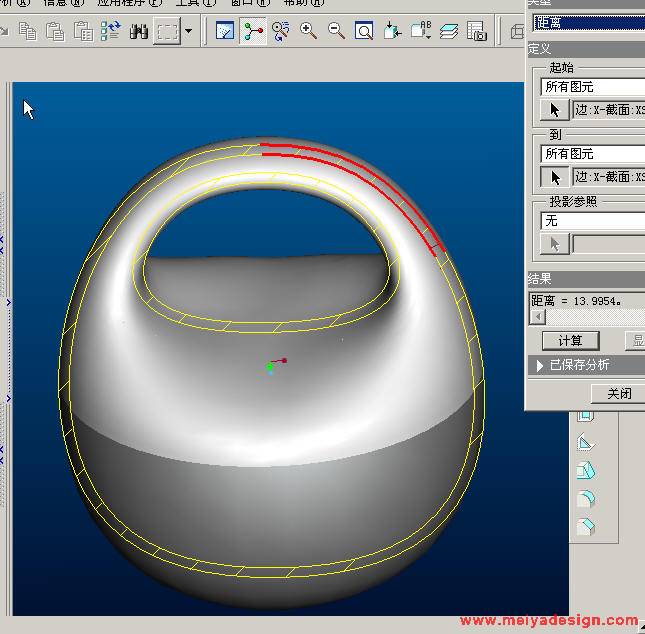

再上传个分析的图，

haoma6868 · 发表于 2007-6-18 09:14:43

不会PROE给你顶一下

jeffery · 发表于 2007-6-18 09:16:53

做得不错.

独爱 · 发表于 2007-6-18 09:17:55

不错的教程.非常感谢.

幻境 · 发表于 2007-6-18 09:22:39

谢谢楼主分享~~

中华秀剑 · 发表于 2007-6-18 09:25:23

很不错的方法，谢谢分享！
