8字环面我的做法▲

笨兔 · 发表于 2007-6-2 08:46:09

此教程已发到美雅学习网

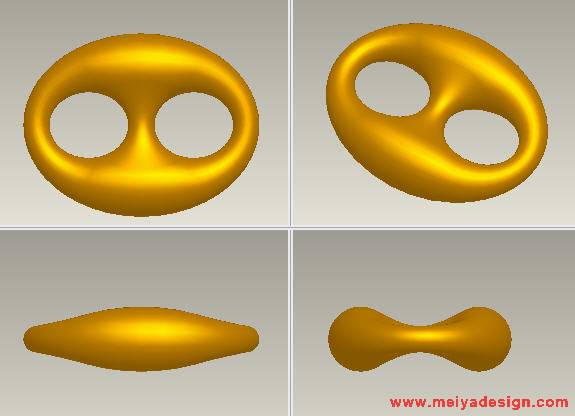

下面是我的8字环面的做法，提供给大家参考，欢迎有更好的方法出来。如有雷同纯属巧合。

[ 本帖最后由美雅破浪于 2008-3-2 10:18 编辑 ]

笨兔 · 发表于 2007-6-2 09:07:34

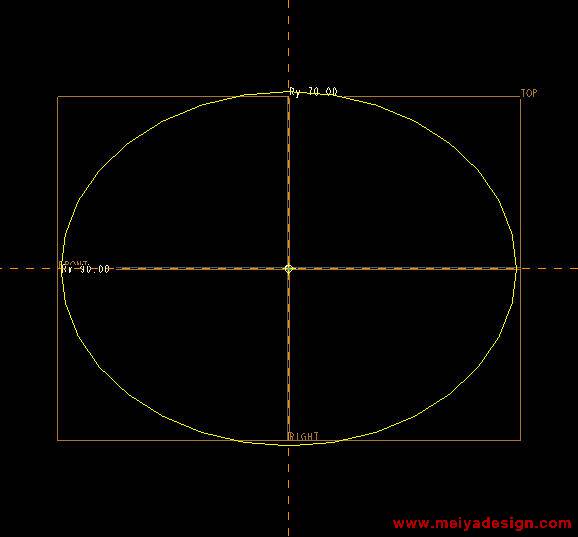

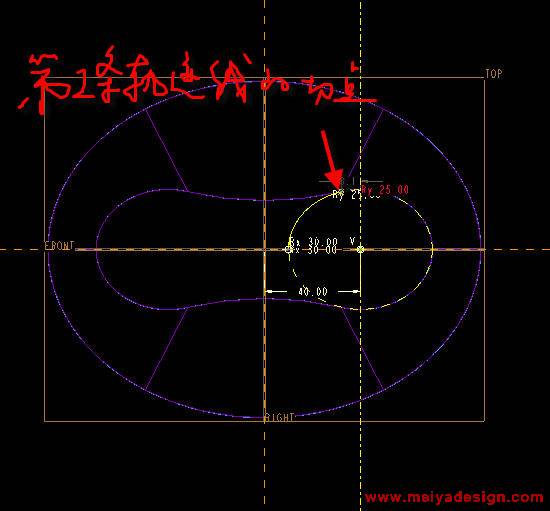

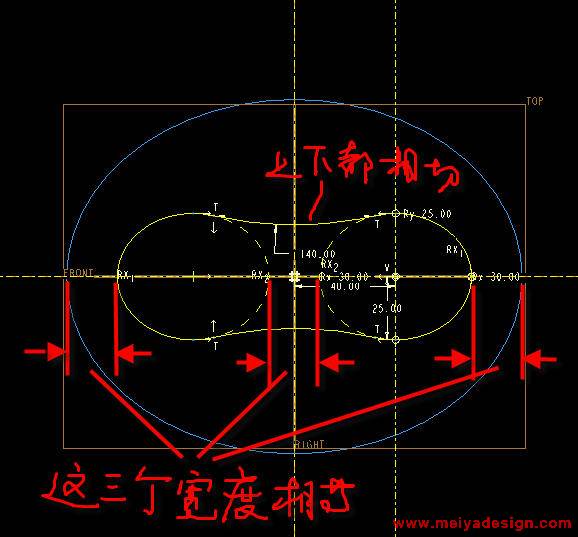

1，做第一条扫描轨迹。2做第二条扫描轨迹，见图。

jeffery · 发表于 2007-6-2 09:07:37

版主又有新招啦.

支持支持

笨兔 · 发表于 2007-6-2 09:10:43

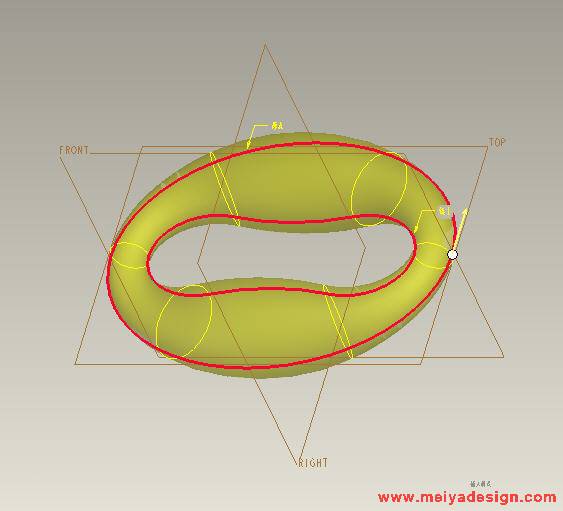

3。接着就简单了，以两条轨迹做VSS，截面为圆。

笨兔 · 发表于 2007-6-2 09:20:28

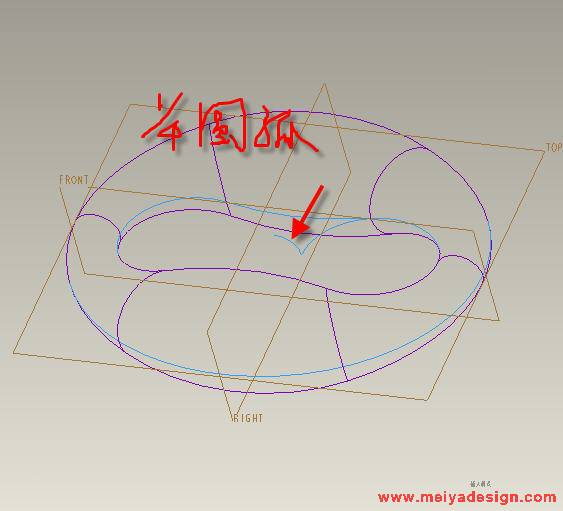

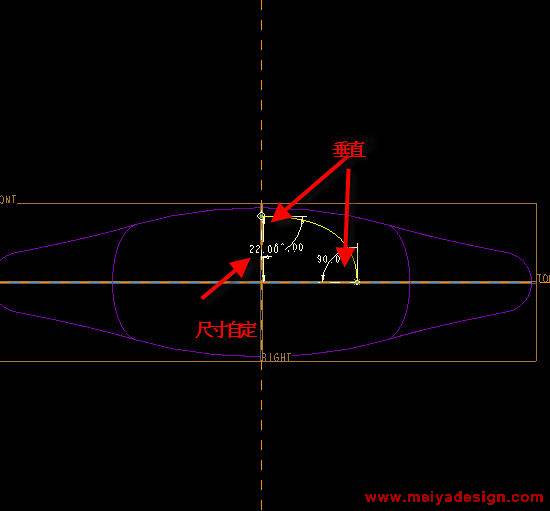

4。然后是做中间的面。步骤为分别做边界面的边界线，见图：在TOP平面内一第二条轨迹线的椭圆为参考去其一段。在FRONT面上做1/4段圆弧。

笨兔 · 发表于 2007-6-2 09:29:12

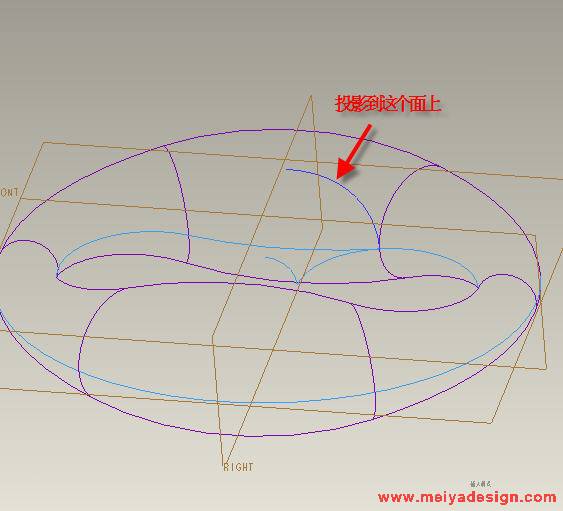

第3条边界线是在FRONT面内做1/4椭圆然后投影到面上的。

笨兔 · 发表于 2007-6-2 09:44:36

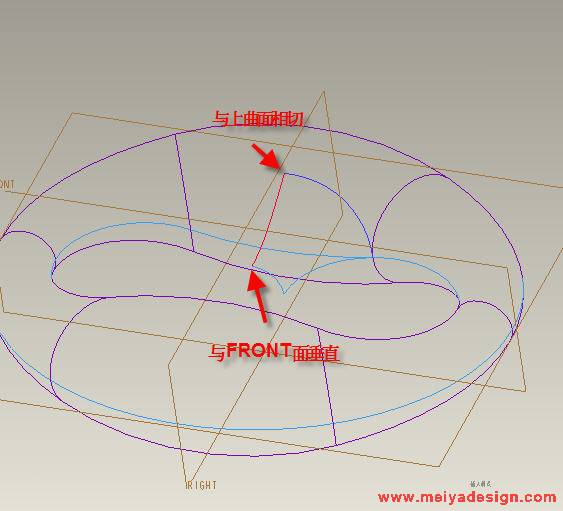

第4条边界线是通过两条线的端点做的，起始条件见下图。

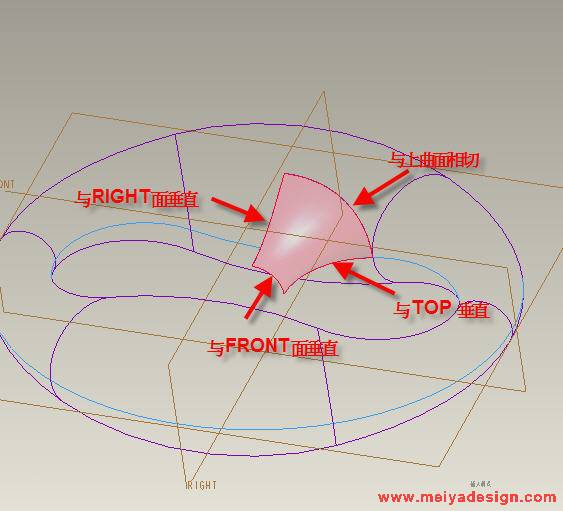

5。做边界面。

[ 本帖最后由笨兔于 2007-6-2 09:49 编辑 ]

笨兔 · 发表于 2007-6-2 09:57:11

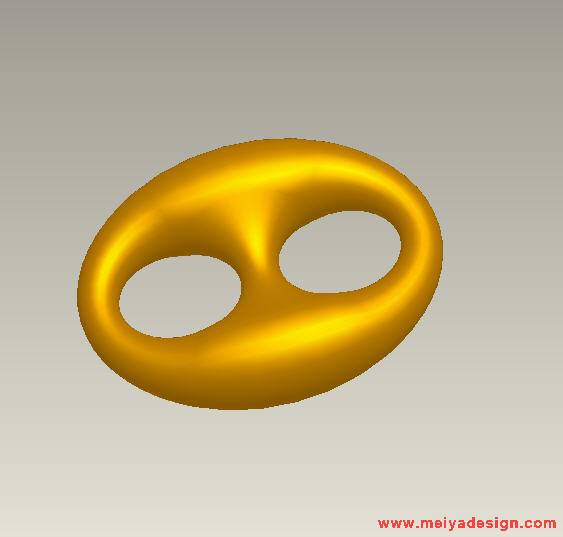

6.就是扫尾工作啦，镜像与合并。OK

苍龙 · 发表于 2007-6-2 10:31:58

漂亮，值得学习
