UG版五月新拆面题【proe四种解法值得收藏】▲

泪迹 · 发表于 2007-5-30 08:38:24

此教程已发布到美雅Pro/E学习网
UG版龙大的一道IGS补面题，但用proe去做的人居多，

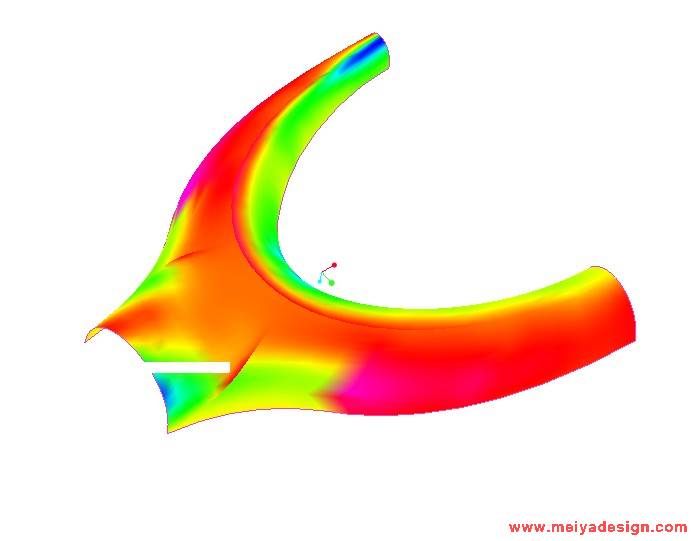

但是做得都不是很理想，因为不能完全过线，从他们的斑马纹看

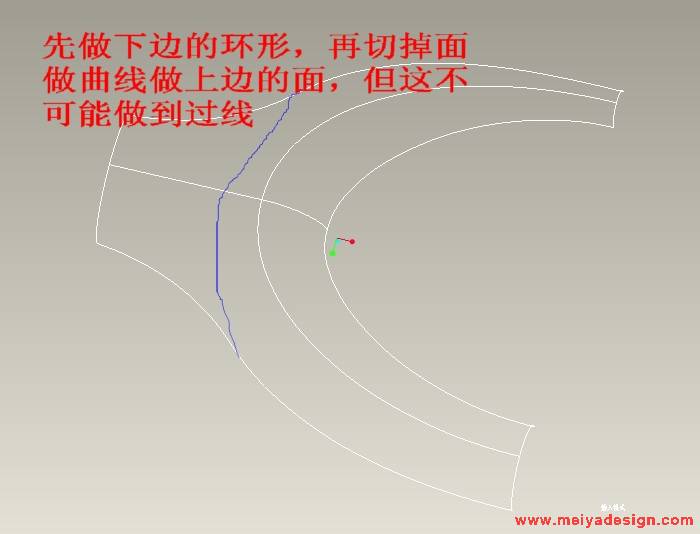

来，很多朋友都用了传统的拆面法，但是在这个题目中这种做法
是不能完全过线，眼看题目已经结束了，就来说说我的解法吧！
原题：http://bbs.chinade.cc/thread-33922-1-2.html

[review=飞龙在天]本帖已经详细写了此题构面的两种方法,都非常的不错,本帖加精!大家可以参考学习,感谢版主给大家带来好的教程![/review]

haoma6868 · 发表于 2007-5-30 08:55:49

俺做的可是全部过线的哦PRO？E就不会来学下楼主的方法

龙泊东江 · 发表于 2007-5-30 08:56:57

这边出教程啦

泪迹 · 发表于 2007-5-30 09:17:58

很多朋友用了这种解法，但是不能完全过线

泪迹 · 发表于 2007-5-30 09:21:52

游客，如果您要查看本帖隐藏内容请回复

[ 本帖最后由独爱于 2007-5-30 13:13 编辑 ]

泪迹 · 发表于 2007-5-30 09:23:27

泪迹 · 发表于 2007-5-30 09:28:05

[ 本帖最后由泪迹于 2007-5-30 10:10 编辑 ]

泪迹 · 发表于 2007-5-30 09:32:01

[ 本帖最后由泪迹于 2007-5-30 10:15 编辑 ]

泪迹 · 发表于 2007-5-30 09:35:52

[ 本帖最后由泪迹于 2007-5-30 10:18 编辑 ]

泪迹 · 发表于 2007-5-30 09:38:21
