有難度的練習題+5的教程▲

YANGXIANG · 发表于 2007-4-20 14:14:51

本帖最后由彼岸花于 2010-4-21 21:15 编辑

原題目在此http://bbs.chinade.cc/viewthread.php?tid=33110&page=1&extra=page%3D3#pid78750
簡單的寫出我自己解法.與大家一起探討.希望對大家有所幫助,共同進步!哪里做得不好請大家多多指正!

這是我第一次寫教程的

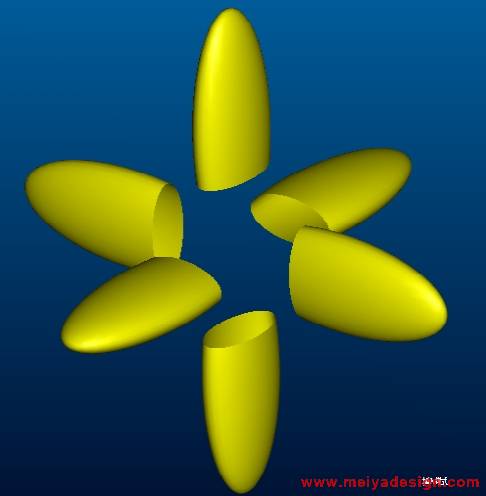

第一步:先插入IGES檔如圖:

YANGXIANG · 发表于 2007-4-20 14:15:32

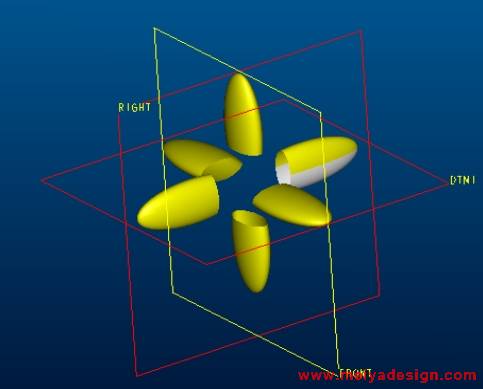

第二步:創建DIM1基準平面

[ 本帖最后由 YANGXIANG 于 2007-4-20 14:16 编辑 ]

YANGXIANG · 发表于 2007-4-20 14:16:14

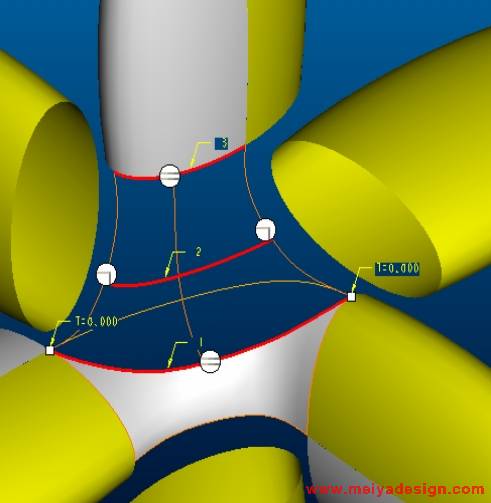

第三步:利用styling(造型)功能創建四條造型線.分別設置端点(曲面曲率)

YANGXIANG · 发表于 2007-4-20 14:17:12

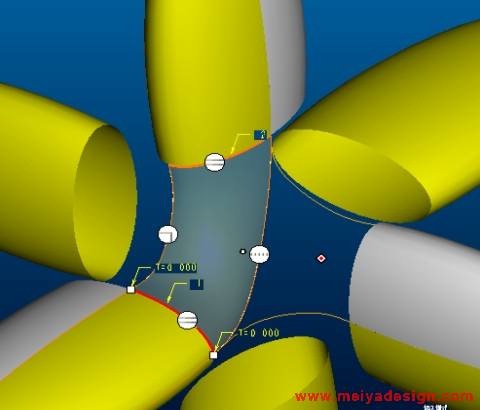

第四步:創建曲面.分別設置為曲率和法向

YANGXIANG · 发表于 2007-4-20 14:17:41

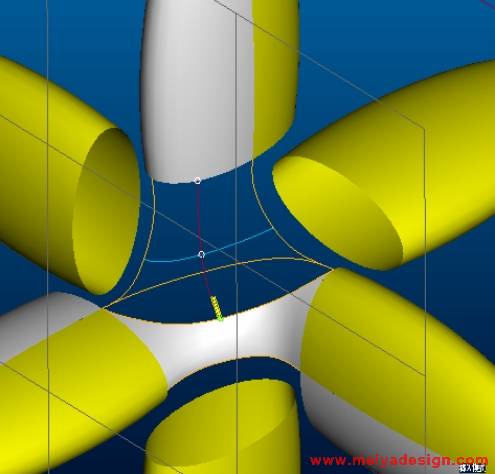

第五步:在剛才做的曲面上創建一條COS曲線

liu · 发表于 2007-4-20 14:18:18

不错

YANGXIANG · 发表于 2007-4-20 14:22:35

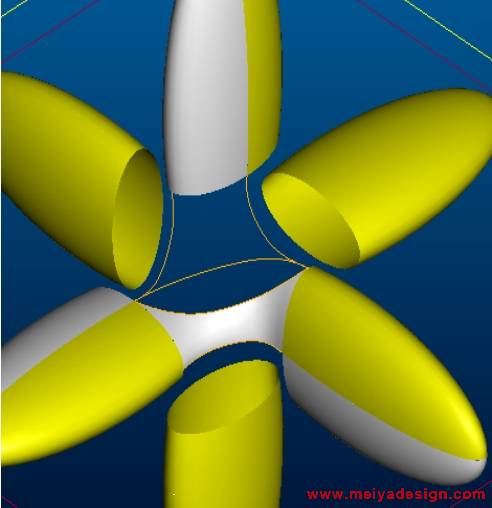

第六步:利用剛才的COS曲線.進行切面

YANGXIANG · 发表于 2007-4-20 14:23:15

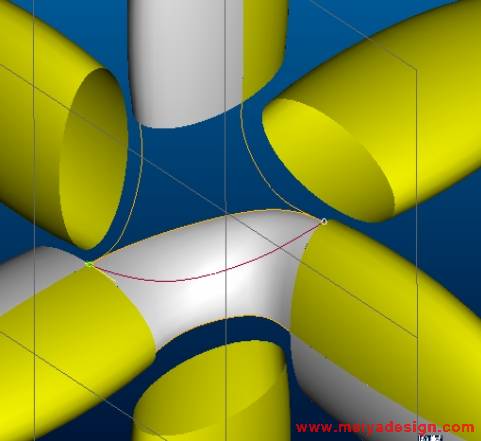

第七步: 再利用styling(造型)功能創建這兩條造型線.分別設置端点(曲面曲率)和法向

YANGXIANG · 发表于 2007-4-20 14:23:45

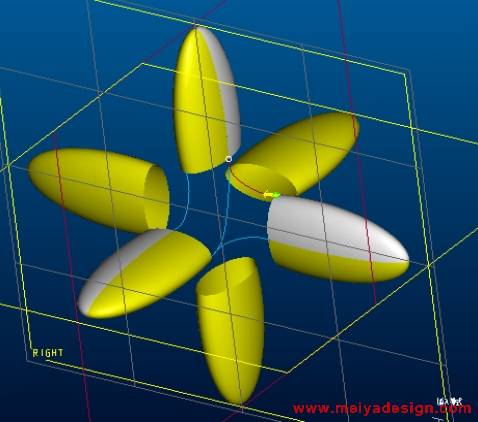

第八步:再利用剛才的線來建曲面分別設置為曲率和法向

YANGXIANG · 发表于 2007-4-20 14:24:11

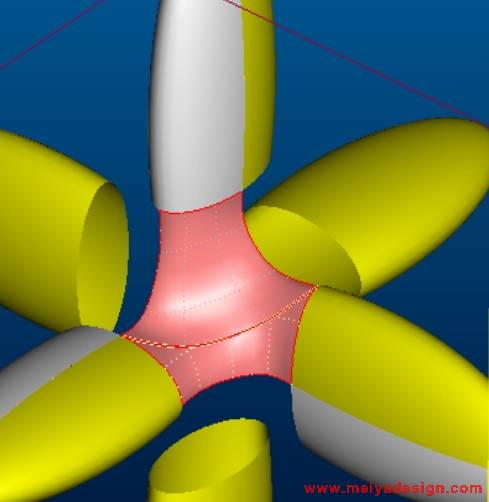

第九步:合并剛才建的那兩個曲面
