[转载]帽子构线构面题+3（活动结束，公布PRT已出教程）

kangproe · 发表于 2007-4-3 11:42:27

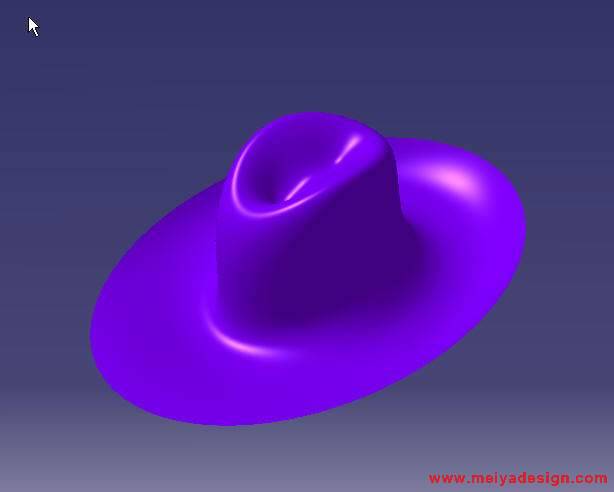

求：1，用给出的点云文件构出合适的线，然后再构面。
   2，达到G2连续，加厚任意，多多益善。

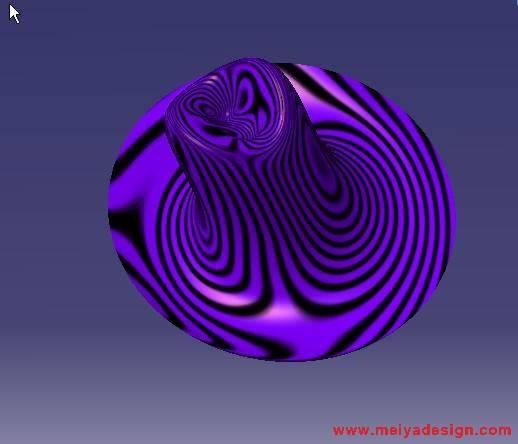

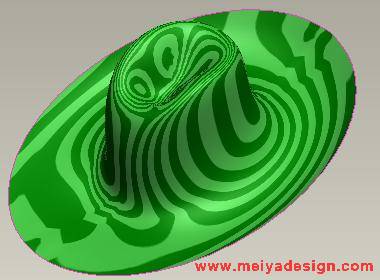

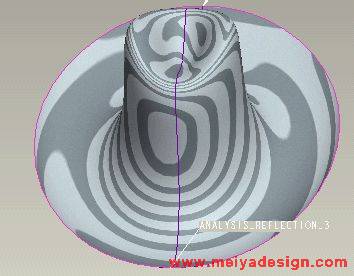

   3，贴出分析图片一张，prt设置权限为100。
      4月15日结束。

注：我没有记错的话，这应该是UG的题目，这里给出的是点云的文件。不要看G2的要求就认为不容易，其实这题目很简单。

活动结束，权限解除！大家现在能够下载各楼的PRT！教程在10楼！

YANGXIANG · 发表于 2007-4-3 11:56:37

好象有點難度哦

ghoul · 发表于 2007-4-3 11:58:47

对我来说好像有点难度哦,哈哈..从来没做过题目,哈哈..今儿个来试试,先下载收藏

wuxiang · 发表于 2007-4-3 12:13:53

有意思，好好试着做做

飞龙 · 发表于 2007-4-3 12:25:42

很好的练习题目，大家在做题的时候要注意保证曲面光顺度，G1以上，G2更好！

kjlms1983 · 发表于 2007-4-3 12:36:12

这个我吃不消～！退烧修

伊峰 · 发表于 2007-4-3 12:45:21

先站位了,再做.

我做了个给ＰＰ，在里面我还没加过分，这次不知道怎么样．
这个做得不好，下面重新做了个．

[ 本帖最后由 kangproe 于 2007-4-15 13:09 编辑 ]

yzpyzp · 发表于 2007-4-3 12:55:16

占坑先

wanihe · 发表于 2007-4-3 13:47:22

好題，支持一下

好多撈分的機會啊

76646806 · 发表于 2007-4-3 13:51:35

看看先
2001的不知道行不行
呵呵
冒子做法小结(菜鸟之做供参考,望有更好方法)

做这种逆向抄数类,首先不要急于做
先看外形:是否对称,以及分模线,出模方向,显畸体后部分.
这也是一般抄数画图的第一步:审题

这个冒子虽然简单一看就清楚了:左右对称.只要画一半就好了.
但是注意的是中间顶部那儿没有点,不要改变原来形状

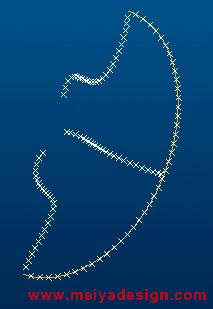

第一步

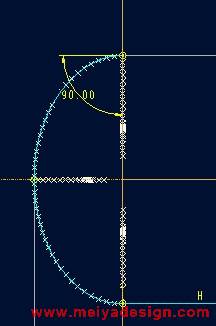

先描冒子边沿的线,用SPL线把点连起来就行
端点注意了,由于是对称的,端点要法向对称平面.
有两种方法如图所示

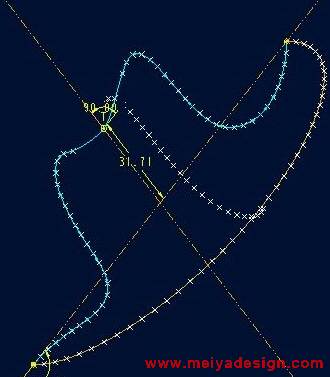

上下两个端点有一个是用角度控,另一个用构造线做相切

第二步
第二条曲线,做中间的一条线

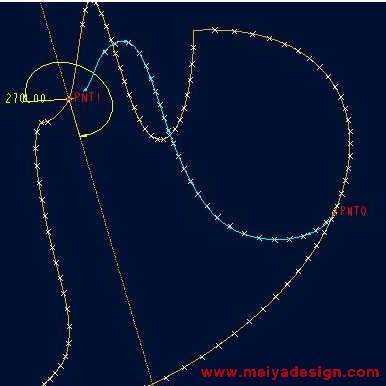

这里注意的是,中间那儿没有点,为了达到题意效果,从两端把所有点连接做好曲线后,用曲率延长致中间参考轴
再约束两线相切(如图)

第三步
同样做曲线如图所示
注意端点约束条件

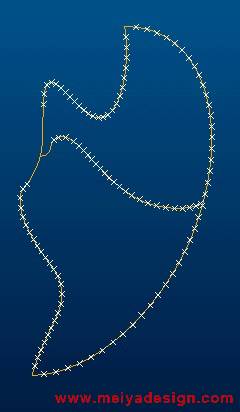

三条曲线完成结果如图

第四步

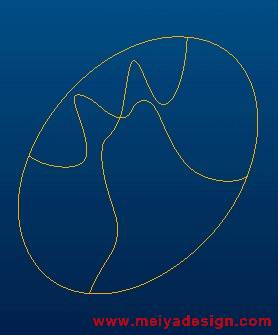

个人之见:镜像曲线
不安常规做法做面后镜像

第五步

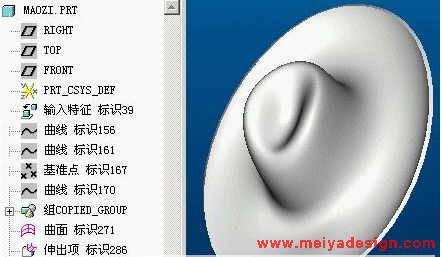

用边界做面

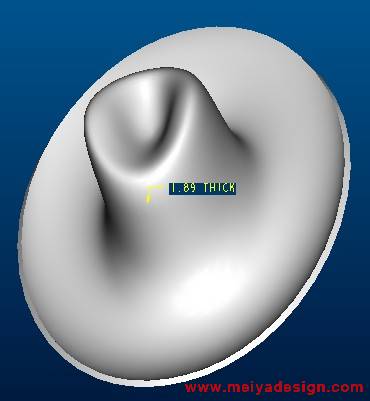

然后加厚
大功告成

呵呵此菜鸟方法做为参考,有什么不对还望各位指点
