钢笔头曲面设计教程▲

独爱 · 发表于 2007-4-1 13:28:31

▲ 此教程已经被收录到中国PROE学习网: http://www.wildfire.net.cn/html/20/n-220.html

这道题各位兄弟做得都不错．尤其是：yuan333444和tjczxy兄弟．www.cst兄弟做得有点繁琐．tjczxy先后做了两次。因为没有密码所以我打不开，但我想他的第二种做法和yuan333444 兄弟做法是一样的。我只是把他们的做法做个总结。现在我们一起分享一下他们这种做法：

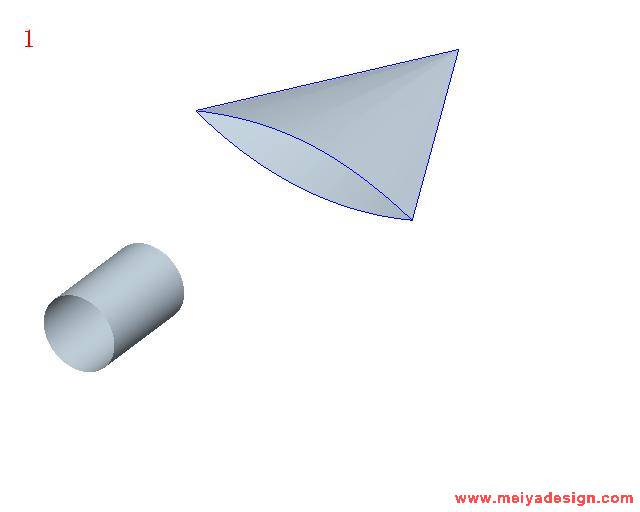

１.箭头顶端部分直接用曲面混合做出。这样做出来的效果很好，没有收敛。

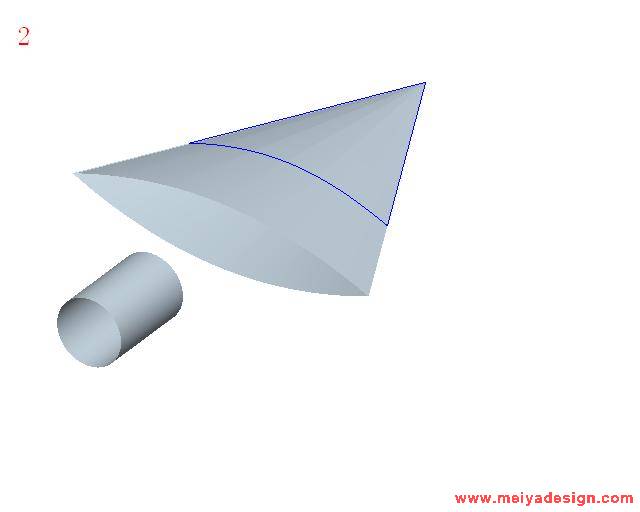

２.曲面延伸。

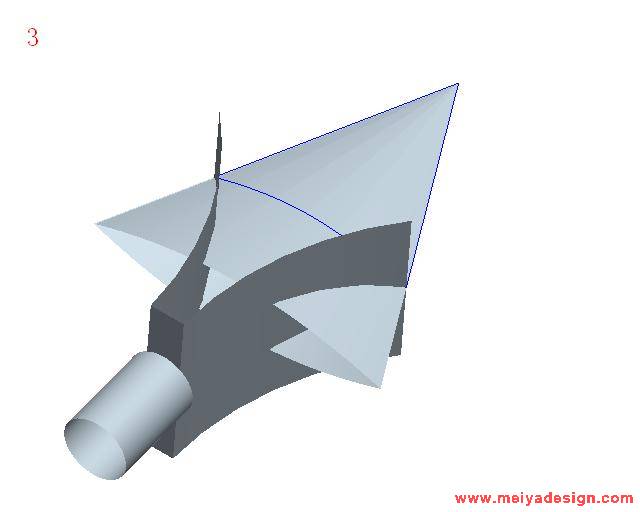

３做面。

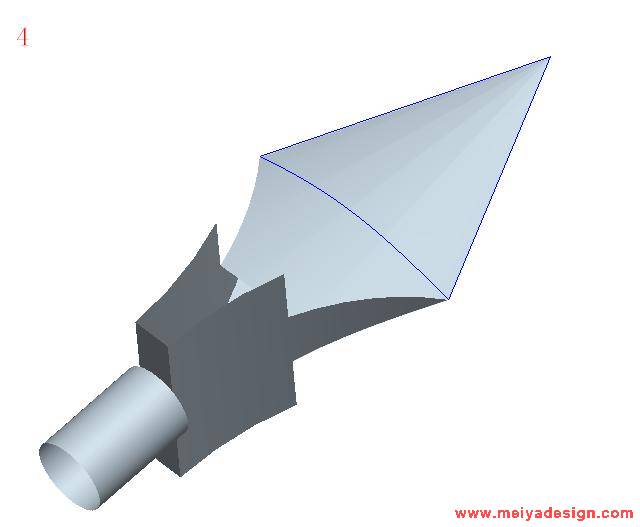

４.作出来的面和前端合并
file:///C:/PROGRA~1/3721/Assist/float.gif

独爱 · 发表于 2007-4-1 13:32:22

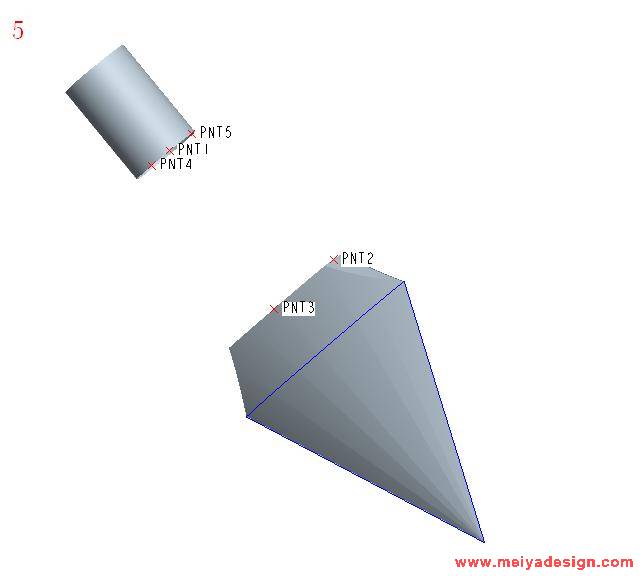

５.切去前端，作点。

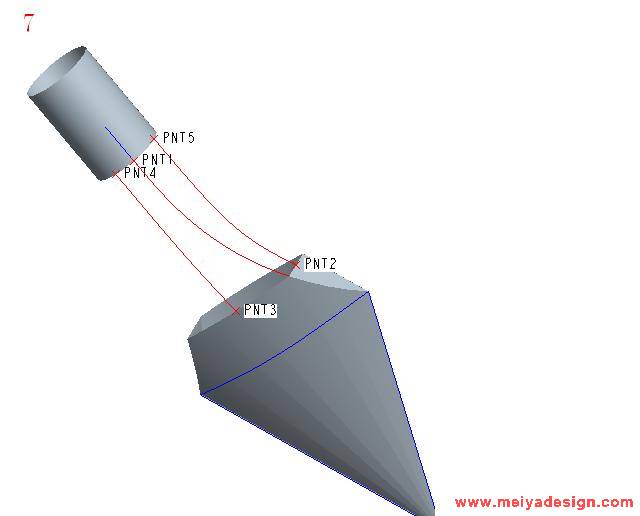

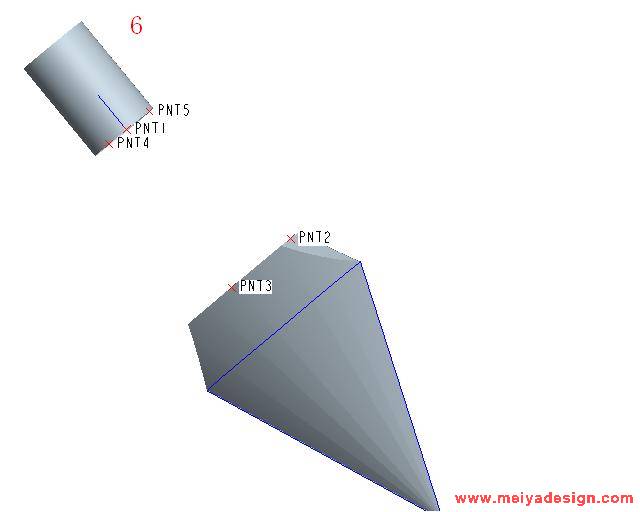

6.７。投影箭把上一端曲线。再直接作三条线设置两端设置曲率。

[ 本帖最后由独爱于 2007-4-1 13:36 编辑 ]

独爱 · 发表于 2007-4-1 13:42:15

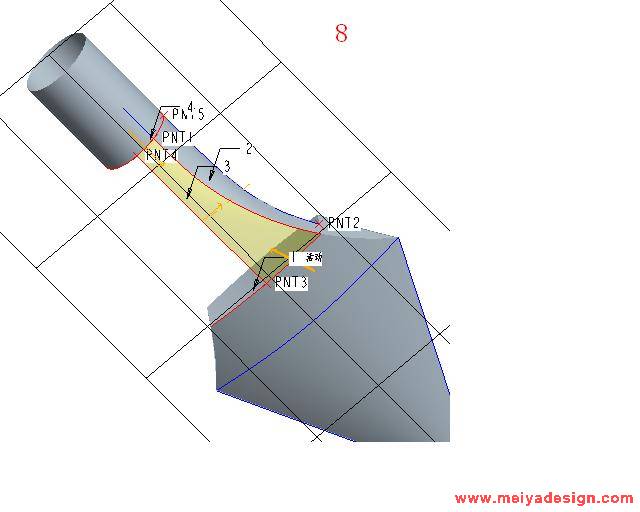

８.再用造型作两个面。如图。

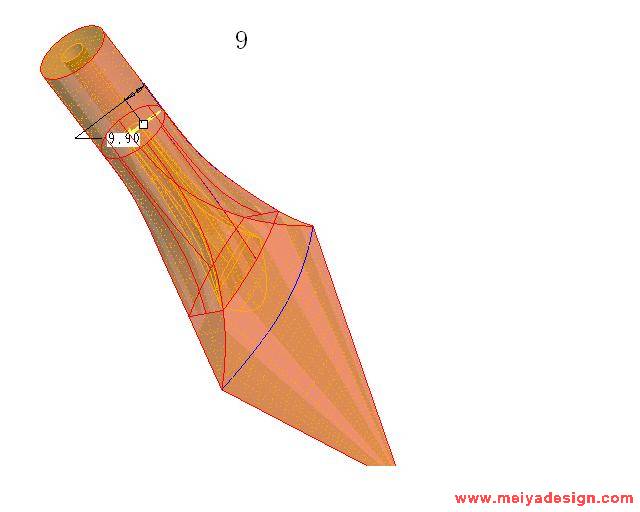

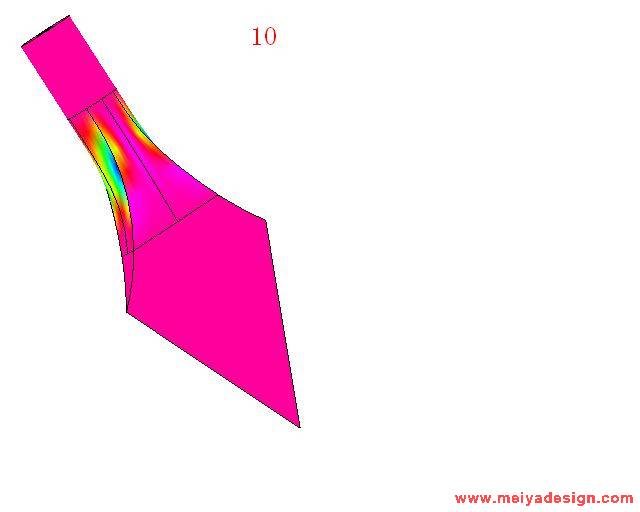

下面的合并和镜像我就不说了，要得就是一种解题的思路。下图是最后完成的图可以加到9.9mm和曲率着色。大家看看。。

[ 本帖最后由独爱于 2007-4-1 21:01 编辑 ]

独爱 · 发表于 2007-4-1 13:43:28

占位，备用。

独爱 · 发表于 2007-4-1 13:44:07

再占一个。。

薯仔lyx · 发表于 2007-4-1 13:44:29

呵呵

轻风 · 发表于 2007-4-1 14:31:04

方法不错，支持一下！

玄奘 · 发表于 2007-4-1 17:57:56

哇咔咔
强烈支持，辛苦了独爱。。。

点点坏 · 发表于 2007-4-1 19:21:17

怎么没有PRT啊，让我们也练习下

　　　　

谢谢提醒！ＰＲＴ已存．　　　ＢＹ：独爱
