[原创] 工程图要点,实用于2.0和3.0(不断更新中)

[复制链接]
发表于 2007-3-31 18:59:57 | 显示全部楼层 |阅读模式
1.JPG 2.JPG

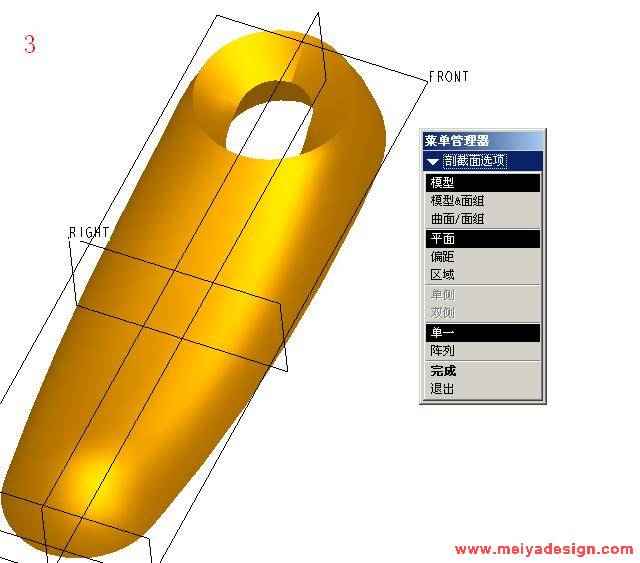

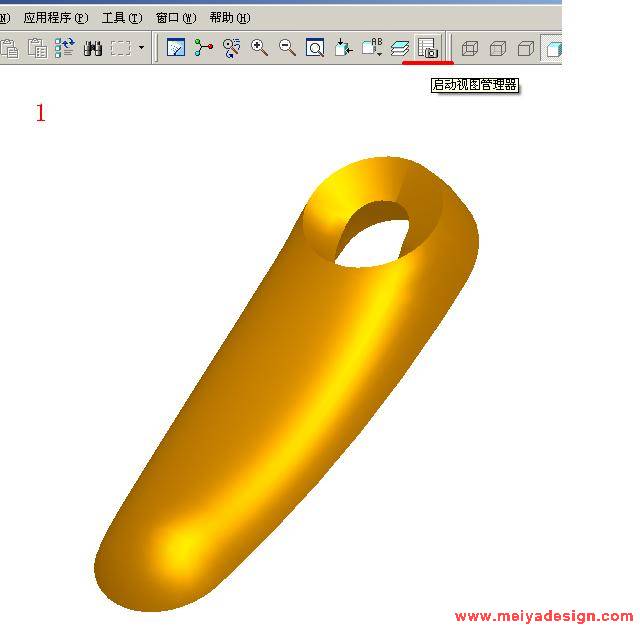

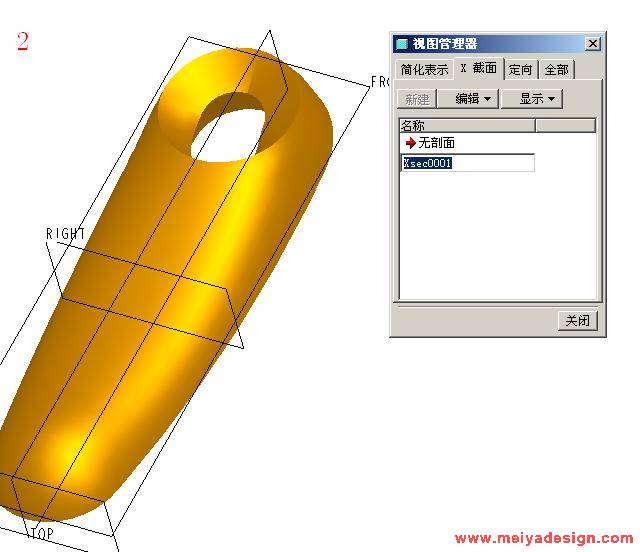

1.启动视图管理器-就会出现(图2)的对话框在对话框里选X截面-再单击中键(这里就会出现剖面名(你可以更改它的名字)再单击中键就会出现(图3)的菜单管理器。

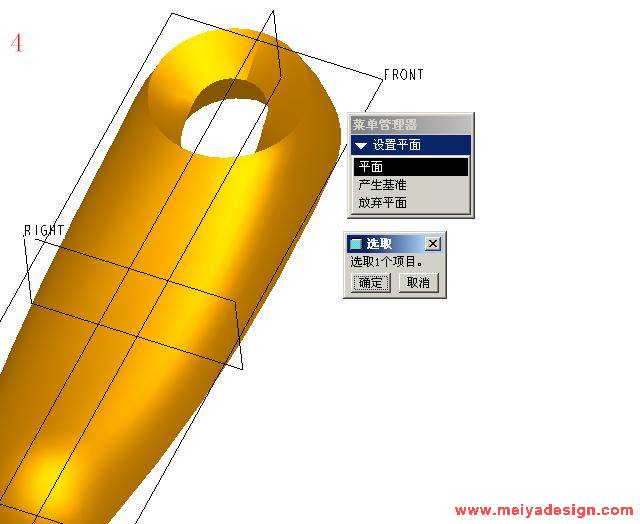

在菜单里有三种做剖面的方法(平面).(偏距).(区域),现在我们讲最简单的用平面。直接左键选取平面,再点完成以后。就出现了设置平面的对话框。请见(图4).平面有两种可以选基准面,也可以重做平面。

[ 本帖最后由 独爱 于 2007-4-1 09:28 编辑 ]

评分

1

查看全部评分

 楼主| 发表于 2007-3-31 19:12:57 | 显示全部楼层

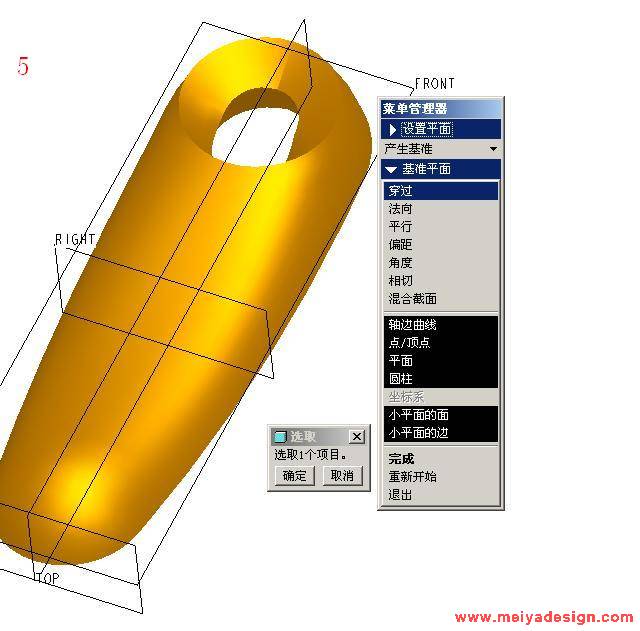

我们可以直接选基准面。现在我们重做平面,重做平面的方法很多,如图所示我就不多说了。

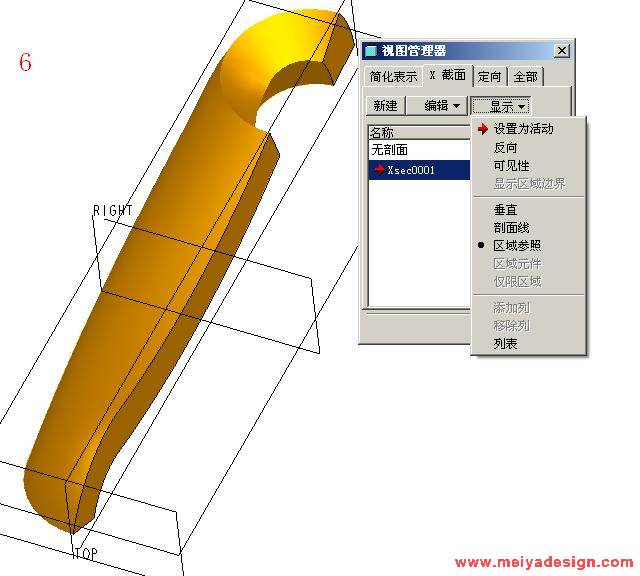

这是最后的完成图。只要你双击剖视图或者点住视图击右键把它设置成活动的还可以显示里面设置。这样就可以用剖面切除的效果。当然你也可以设反向和剖面线的可见性。爽吧!!!

[ 本帖最后由 独爱 于 2007-3-31 19:17 编辑 ]
 楼主| 发表于 2007-3-31 19:19:05 | 显示全部楼层

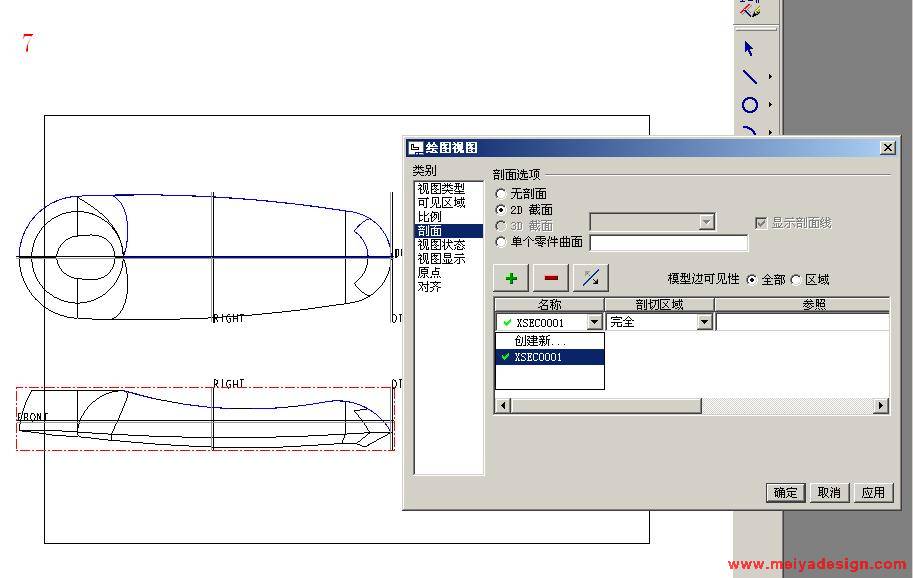

上面的是在三维里做好的。现在我们转到二维。如图我们摆好示图。双击仰视图。就会出现如图对话框。再点剖面,再点2D剖面,再+号这样我刚才做好的剖面就在里面
了,选中,点确认,就出来我们我要的工程图剖面。哈哈。  这里注意: 你所选的视图必需和你所做的剖面是平行的要不然就会是X,也就是做不出来。

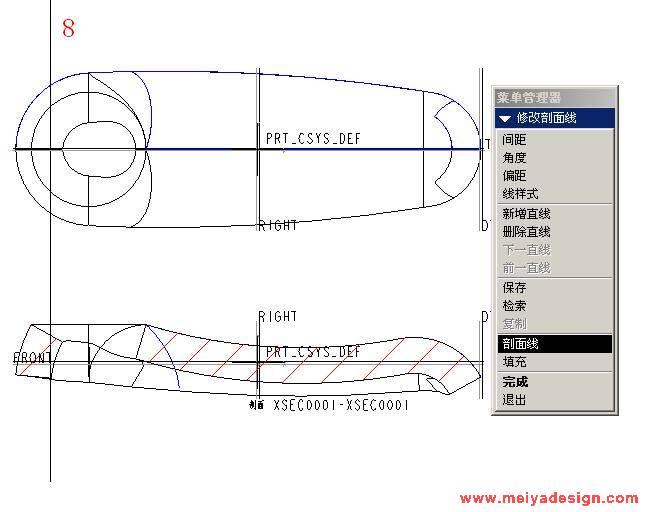

在这里我们可以设置剖面线,一定要选中剖面线在双击,这样我们就可以修改剖面线的间距.角度.等等。在这里我强调检索:这里是指产品材制质,不同产品的材质不同它的剖面线表示方法就不一样,并不是每一产品的剖面线都是一样的。切记!!


[ 本帖最后由 独爱 于 2007-4-1 09:30 编辑 ]
 楼主| 发表于 2007-3-31 19:33:47 | 显示全部楼层

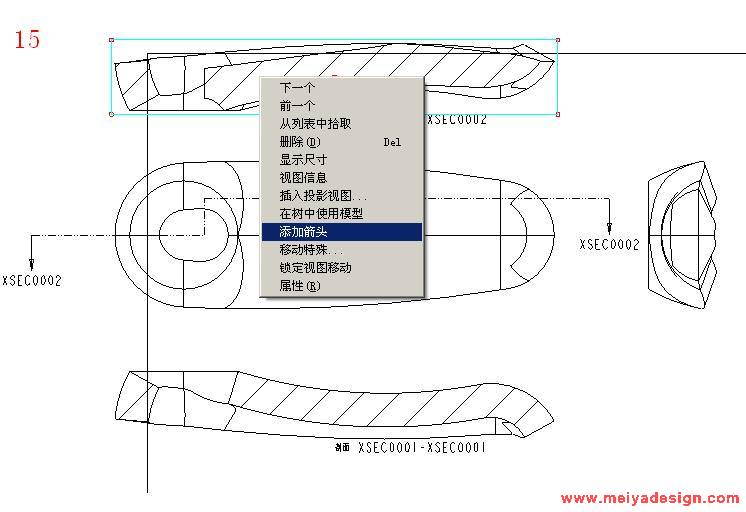

下面是箭头是这么样出来的。点住你所做的剖面图再点右键选添加箭头再点主视图就样的出现了箭头。
 楼主| 发表于 2007-3-31 19:38:38 | 显示全部楼层

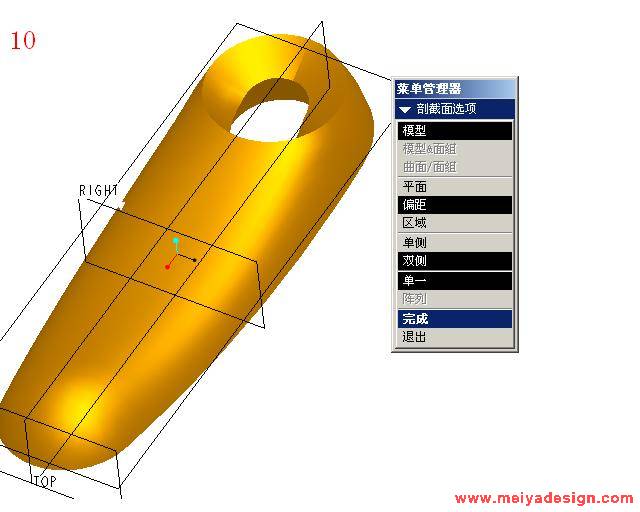

接下来就是阶梯剖。与上面不同的是在开始的时候选偏距,这里其实是用草绘的方法。如图(10)

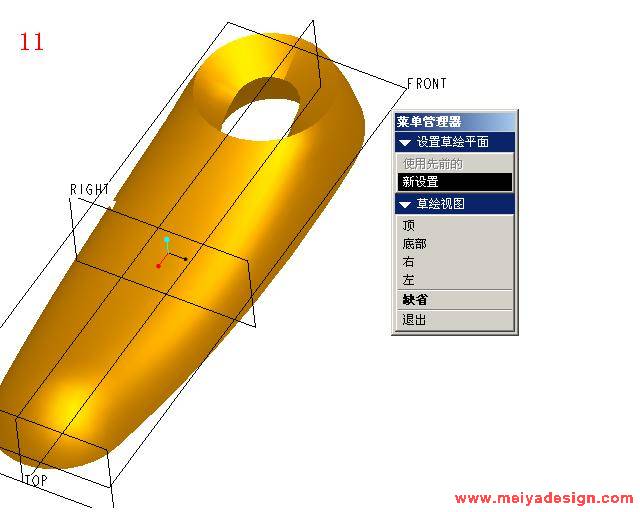

选取你要做草绘的平面再用缺省进入草绘。如图(11)

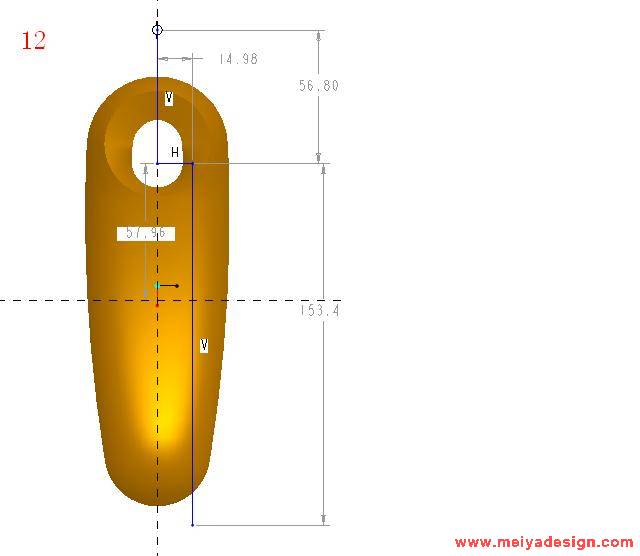

这里注意线不要封闭,其它地方是连接的就好。完成以后点OK退出。如图(12)

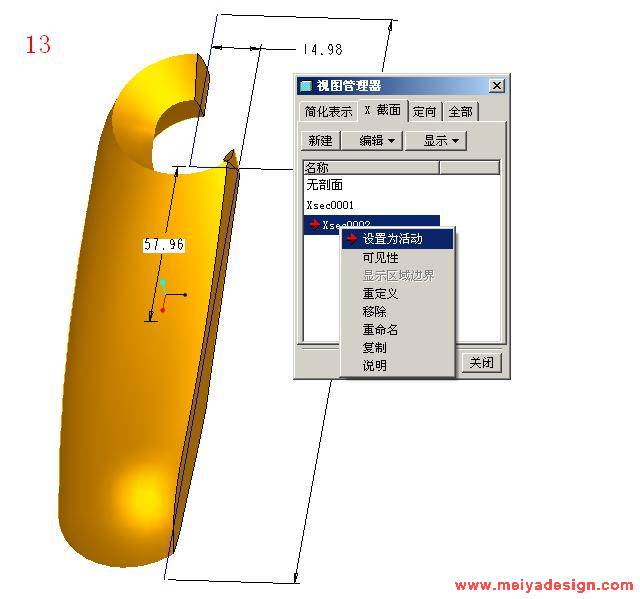

图(13)是最后完成的样子。和上面步骤一样,这样在2维里就可调出。
file:///C:/PROGRA~1/3721/Assist/float.gif

[ 本帖最后由 独爱 于 2007-3-31 19:52 编辑 ]
 楼主| 发表于 2007-3-31 19:56:59 | 显示全部楼层
区域的作法和平面的差不多。这里我就不说了。我也只是起到一个指引的作用,真正能不能吃透就看大家的了。加油!!
当然在工程图面也可以用平面和偏距来做。不懂的新人就慢慢摸索一下,自已摸索到了的东西才会理解更深,感觉也会更好!!

评分

1

查看全部评分

发表于 2007-4-2 10:30:56 | 显示全部楼层
ddddddddddddddddd
发表于 2007-4-2 14:16:19 | 显示全部楼层
原创教程,+2
发表于 2007-5-26 20:43:44 | 显示全部楼层
谢谢呀!
发表于 2007-5-26 22:00:04 | 显示全部楼层
是个很不错的东西类
