五边形怎么画

shengwang · 发表于 2007-3-9 23:24:27

我刚学proe,在一本参考书上看到一种画五边形的方法.其中要加入等长约束,可是如何加入等长约束啊,请高手指点一下

TKWQQ · 发表于 2007-3-10 10:07:34

高手快点出来啊!

莹莹 · 发表于 2007-3-10 11:30:39

随便画个五条边连接，然后设置五边相等，再设置一下角度就可以啦

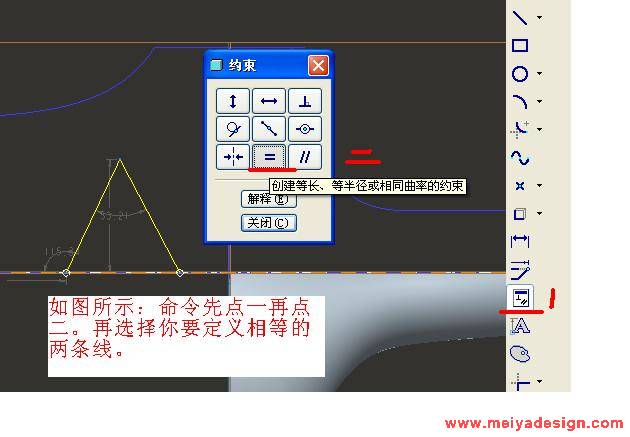

独爱 · 发表于 2007-3-10 12:00:58

shengwang · 发表于 2007-3-10 14:51:21

小弟在此谢谢各位了

some301 · 发表于 2007-3-10 20:58:01

先随便画个五边形，然后用“约束”命令，选“=”，点5条边就是了。

shshiq1981 · 发表于 2007-4-5 20:54:45

先在SKETCH中画个圆，转换成构建圆，尺寸不要管，然后再画个五边形，利用约束等长搞定，就可以了，标上你要的尺寸，收工！！

横刀一笑 · 发表于 2007-4-6 05:03:08

PRE3.0草绘这里有现成的一拉就OK了

blowsun · 发表于 2007-4-12 20:21:04

顶顶顶顶顶顶顶顶

tjx20tjx20 · 发表于 2008-1-13 21:30:29

随便画个五条边连接，然后设置五边相等
设置一下角度
