WARP修型转面话说-扭曲..[转载精华]

飞龙 · 发表于 2007-3-8 18:27:51

作者:和尚

健康的人格要不断的修心转念

而构建模型也是在不断的修型转面中实现最满意的造型结果。修心转念  修型转面  道理是有些相通了，哈哈哈哈

-扭曲 WARP  是让你迅速修型转面的利器！让人爱不释手， CAD,CAE,CAM,ICAX,idesign,模具,设计,招聘,培训*GdRd}9?
  bbs.icax.cn8k"\)H6c6HAnxE$K
      这个专题是借助大家集体的智慧-共同探索WARP扭曲功能，

飞龙 · 发表于 2007-3-8 18:30:33

和尚乱搞的一个瓶盖练习贡献给各同修！ www.iCAx.cn1p7wj$\;d r%XAm'U

         阿弥陀佛！.........有缘始终会《扭曲》的,善哉善哉 www.iCAx.cn%LRT-F:^Kjs${
   CAD/CAM/CAE综合资讯网站论坛1r*T
AL r.W0H
         用野火2打开

飞龙 · 发表于 2007-3-8 18:31:27

和尚说由于是乱搞的，也不尽完美，皆是抛砖引玉了！

飞龙 · 发表于 2007-3-8 18:32:53

飞龙 · 发表于 2007-3-8 18:34:09

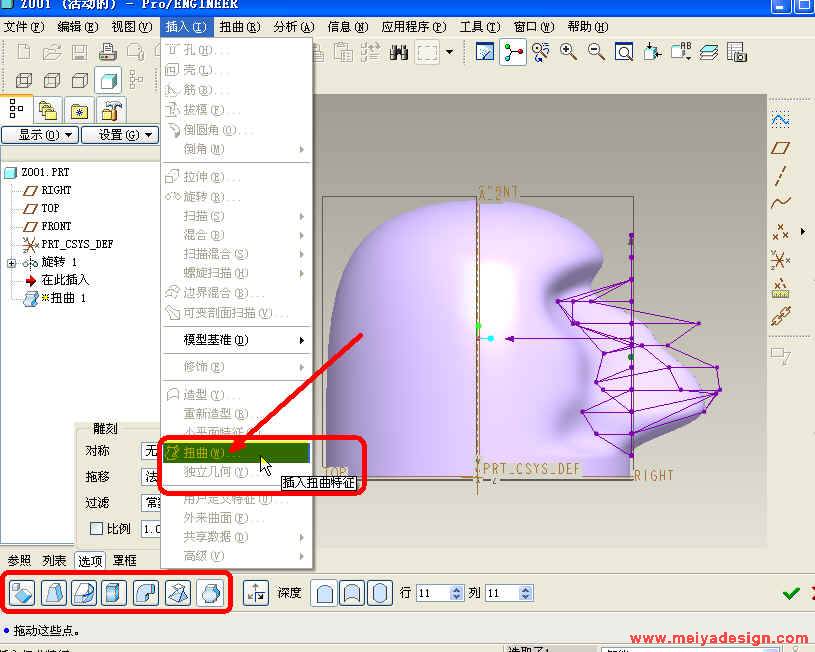

关于扭曲特征 H0v~.x-G-^g

使用扭曲特征，可改变实体、面组、小平面和曲线的形式和形状。此特征为参数化特征，并会记录应用于模型的扭曲操作的历史。使用扭曲特征，可以： CAD/CAM/CAE综合资讯网站论坛4NOc,|QUK

在概念性设计阶段研究模型的设计变化。
   使从其它造型应用程序导入的数据适合特定工程需要。
   创建用于捕获设计意图的“模型模板”。在设计过程中更改模型时，此模板提供更大的灵活性。曲面修整和细节处理均可基于此模型进行。 CAD,CAE,CAM,ICAX,idesign,模具,设计,招聘,培训kH#G
I"wBB+[

使用扭曲操作可对 Pro/ENGINEER 中的几何进行变换、缩放、旋转、拉伸、扭曲、折弯、扭转、骨架变形或造型等操作，不需与其它应用程序进行数据交换就能使用其扭曲工具。

飞龙 · 发表于 2007-3-8 18:35:00

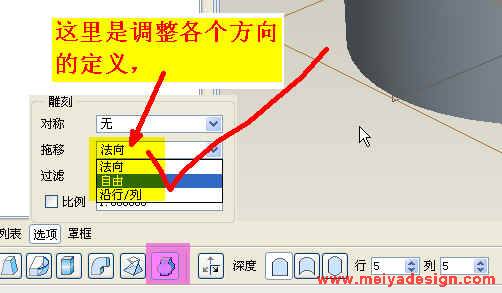

我特别钟爱的就是这个“造型”

飞龙 · 发表于 2007-3-8 18:36:45

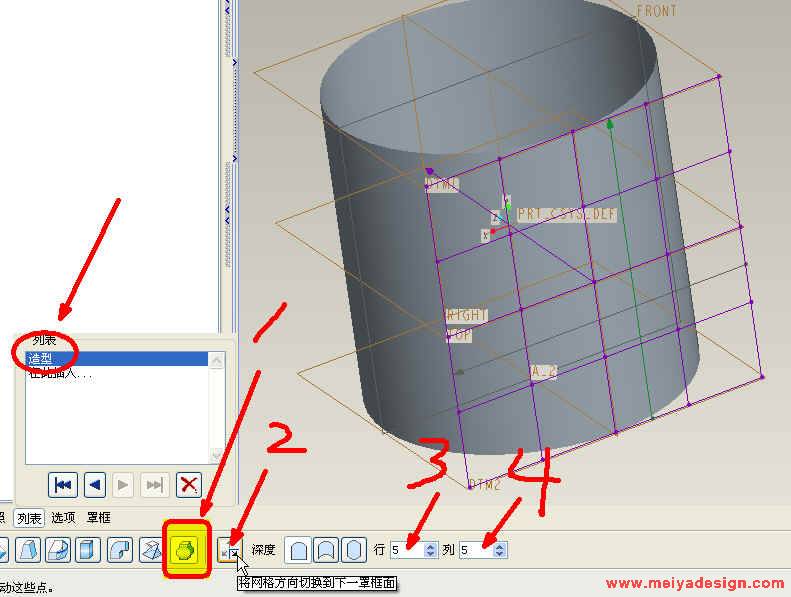

要做到胸有成竹。先要熟悉这些！

飞龙 · 发表于 2007-3-8 18:37:56

佛说；我爱你们！我们共同前进，

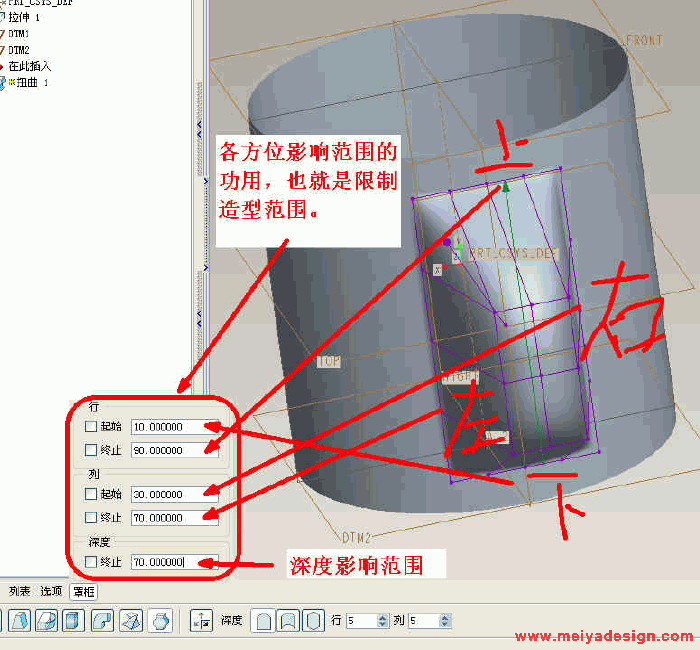

上面小练习的PRT 这样容易理解，

飞龙 · 发表于 2007-3-8 18:38:54

这样运用于塑造局部特征非常有用！

飞龙 · 发表于 2007-3-8 18:39:36

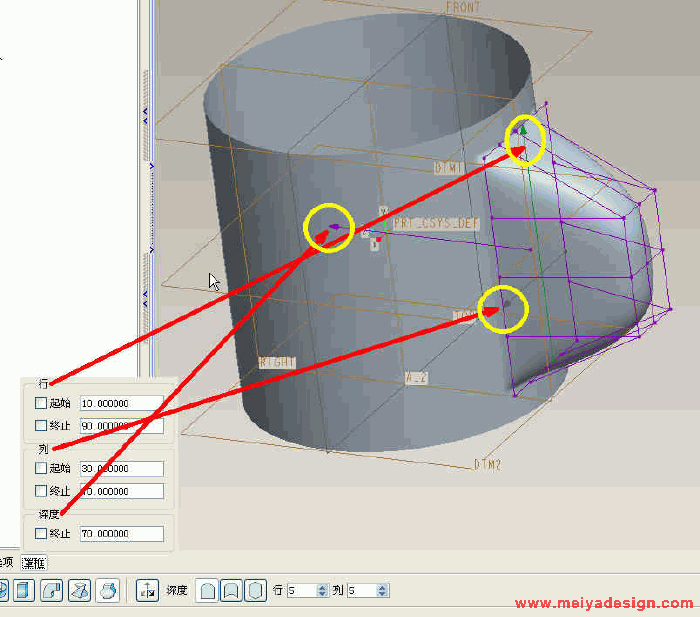

从上面的图片中，我们需要记住， iCAx开思论坛_#jtByvYI

行是绿色箭头、 www.iCAx.cnl0JM\f*U

列是灰色箭头、 bbs.icax.cn/~       i;G_5J#Z#G"_}^
  www.iCAx.cnot?(dL8U
深度是紫色箭头，

我们直接用鼠标拖拉也行，但是不标准是吧！
