爆炸图问题

萤火虫 · 发表于 2007-2-3 13:16:23

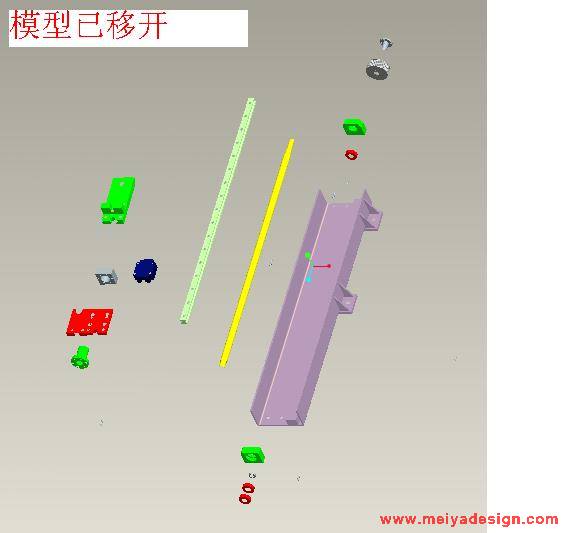

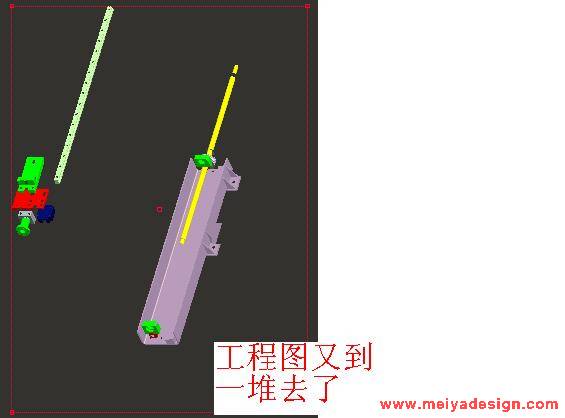

请教一下,我想做一个爆炸图,在模型里有没有啥好方法一起移动几个相同的配件,还有在模型里移好了过后,进工程图它的位置又变成了初始状态,有办法在出图的时候让它移到自己想要的位置么????????

[ 本帖最后由美雅破浪于 2007-11-13 10:53 编辑 ]

wanihe · 发表于 2007-2-3 13:30:25

我不是很清楚，不過你可以一試：
　在裝配中把位置modify　position－regenerate
工程圖以explode狀態打開，開行不

zhp023 · 发表于 2007-2-3 13:32:18

爆炸图作好后要在视图管理器保存后再去出工程图。

zhp023 · 发表于 2007-2-3 13:41:01

斑竹，来张图吧。

zhp023 · 发表于 2007-2-3 13:45:15

工程图是分离的。

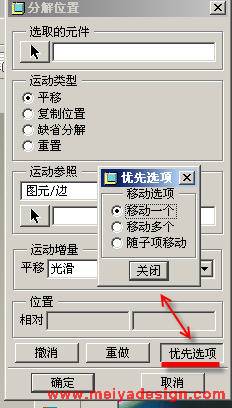

gramwin · 发表于 2007-2-3 13:54:05

萤火虫 · 发表于 2007-2-3 13:57:18

非常感谢银版会员的指点,问题已经解决,希望老大能给你加点分并封个金版的,哈哈,

zhp023 · 发表于 2007-2-3 13:57:49

原帖由 gramwin 于 2007-2-3 13:54 发表
.

斑竹真强。

萤火虫 · 发表于 2007-2-3 14:03:50

你们都很厉害,向你们学习,哈哈

ZFL · 发表于 2007-5-16 09:28:53

多试试多想想
