[原创] 海豚画法教程

沉浮 · 发表于 2006-9-13 20:57:06

附图片解说,没时间做视频,呵呵,期望对初学者有帮助,同时请高手指点,感激不尽.

感谢你发好资料分享,最好下次能图文并茂,效果会更理想.(这次图片我帮你补贴上来.)
标题我也帮你改了,这样直接明了,曰后查找也方便.
(注: 原创教程, 但不算非常详细, 加技术分 5 分, 谢谢参与! )
---- by Martian

[ 本帖最后由 martian 于 2006-9-14 08:43 编辑 ]

显示全部楼层 · 发表于 2006-9-14 08:35:31

你该贴张图，这样好些，

苍穹 · 发表于 2006-9-14 08:53:58

以下内容是楼主"沉浮"编写的,我转得这里来,方便大家阅读.

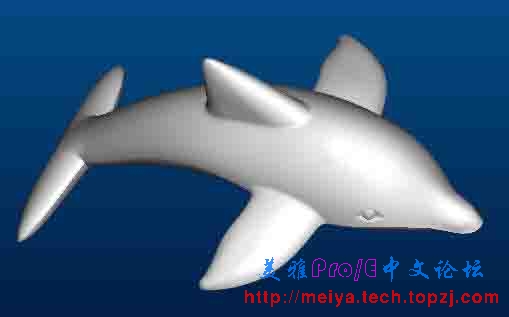

附件是海豚的PRT建模,一楼是教程.
按规定,提供教程和PRT的,加技术分 10 分!!!

也不想写什么教程了,说一下思路吧:1.先建三个基准曲面(控制整体大小)
                                             2.空间曲线
                                             3.主曲面
                                             4.其余曲面
                                             5.画眼睛
                                             6其余部分
               PROE2001建模,做完之后进行拔模检测,发现眼睛有倒扣,不过没关系,可以强制脱模,以中间棱线为分模线,拉出分模面,当成上下模仁,根据产品长宽高确定模仁大小,具体周边留多少视公司而定,通常这样的产品周边留25MM,产品X缩水0.0112(材质为TPR软胶)
根据这些数据吊到CADR14调模架库(很方便,虽然版本老,可是调模胚方便)做好这些就可以订模胚了,将分出来的3D模仁拿给加工中心编写刀路,开粗-粗光-清角-精铣-搞定,呵呵,流程就是这样了

   主要的是产品一定要容易修改,建议以曲线SPLINE控制曲面,虽然造型很方便,可实际进行设计时,还是不太行,

沉浮 · 发表于 2006-9-14 09:16:41

呵呵,视频教程正在制作中,有些技术上的问题还没解决,比如说声音我还没调好

中华秀剑 · 发表于 2006-9-14 09:50:08

支持原创!

chenghonglin · 发表于 2006-9-14 15:59:12

做视频？请教怎么做？用什么工具？

飞龙 · 发表于 2006-9-14 16:12:12

原帖由 chenghonglin 于 2006-9-14 15:59 发表
做视频？请教怎么做？用什么工具？

论坛:电脑天地版块有制作视频软件下载!

chenghonglin · 发表于 2006-9-14 16:36:59

谢谢！

君风 · 发表于 2006-9-15 09:55:43

支持

沉浮 · 发表于 2006-9-22 19:39:33

老大,多看看老林的教程,比我讲得要牛些
