[运动仿真] 新春賀禮(再转一贴)

[复制链接]
发表于 2007-1-29 12:22:56 | 显示全部楼层 |阅读模式

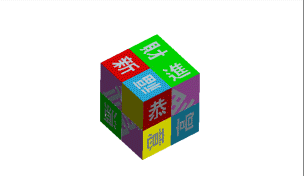

祝大家在新的一年!!!
 楼主| 发表于 2007-1-29 12:24:00 | 显示全部楼层
第一步:首先做一正方體,在個個面做上字,這很容易吧!
 楼主| 发表于 2007-1-29 12:25:02 | 显示全部楼层

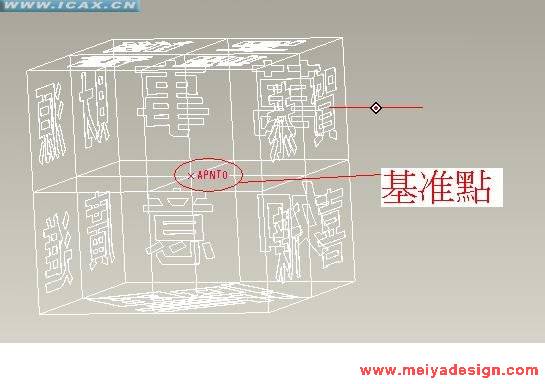

第二步:在正方體中心建一基准點,存盤
 楼主| 发表于 2007-1-29 12:25:54 | 显示全部楼层

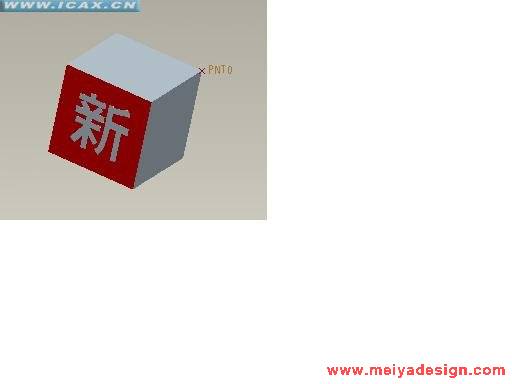

第三步:將上步建好的立方體平分成8等份,並分別另存為8個不同的PART。(因為這8個PART是同一母體上切下來的,坐標系相同,所以下一步軸承裝配時整體效果才能和母體一樣)
 楼主| 发表于 2007-1-29 12:26:27 | 显示全部楼层

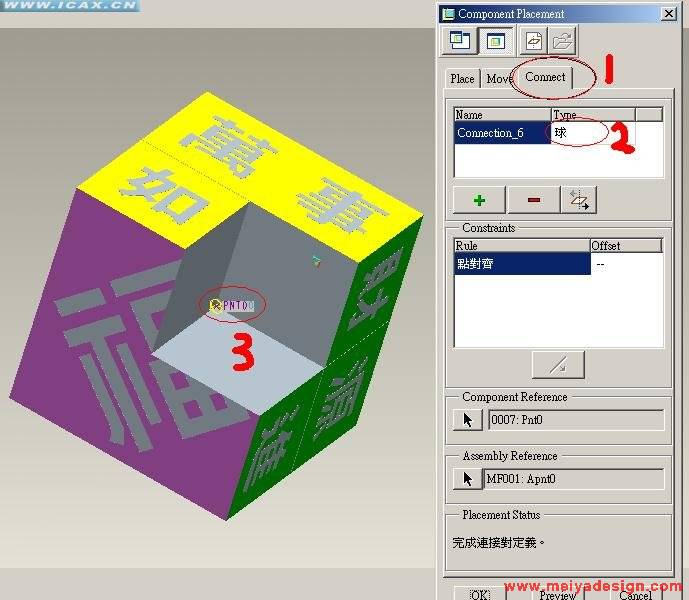

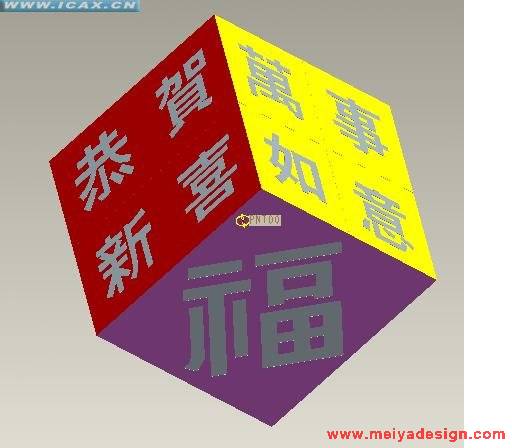

第四步:裝配--新建一裝配文件,並在三面相交處建一基准點pnt1,分別將以上切下來的8個PART裝配在一起,注意要選<連接>裝配--<球>---選工件pnto點對pnt1點;完成後的效果和第一步建的立方體效果一至,這一步很重要喲!
 楼主| 发表于 2007-1-29 12:29:22 | 显示全部楼层

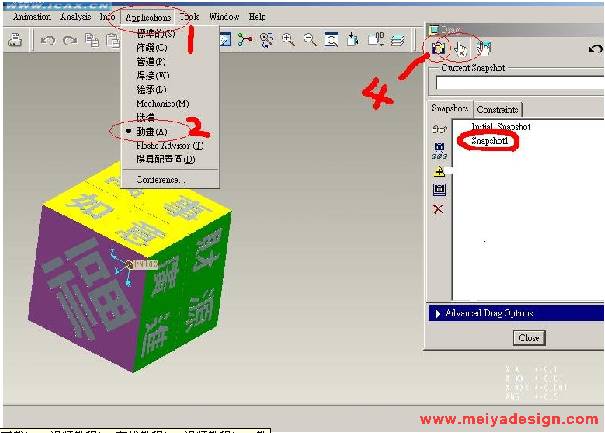

第五步:APPLICATIONS>動畫>(如下圖)先產生一個snapshot1
 楼主| 发表于 2007-1-29 12:30:57 | 显示全部楼层

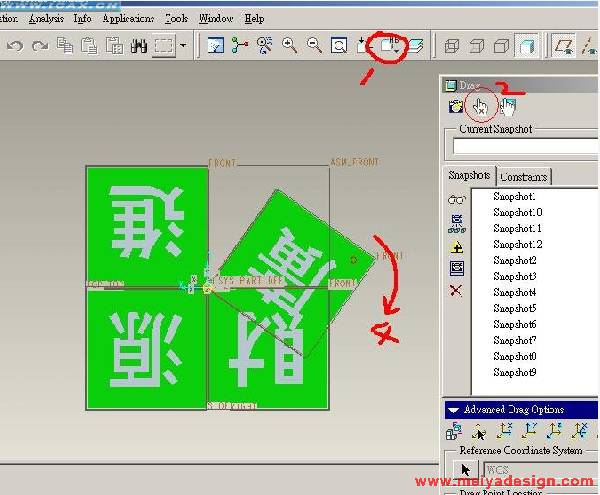

第六步:選擇BACK視圖,按托動小手圖標--按Advanced Drag Options選項--按Z軸旋轉圖標,拖動廣字繞Z軸轉90度,和財字重合再將財字拖90度和源重合,再將源拖90度和進重合,最後拖動進字與廣字對齊,此時四個字均繞Z軸順時針轉了90度。最後按第五步圖示4步不照相機圖標,產生一個snapshot2快照。
 楼主| 发表于 2007-1-29 12:31:30 | 显示全部楼层

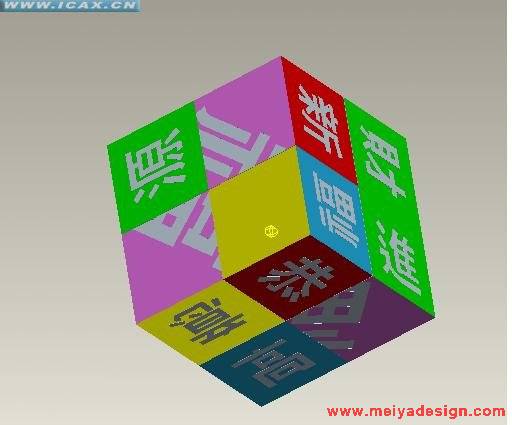

第七步:分別以前視圖、左視圖、頂視圖以同樣方法拖動其四個字,並拍照。注意每次拖動四個字必需在同一平面。拖動時為了不選錯字,可以先隱掉不拖動的其它四個字。最終效果如下圖差不多就OK啦
 楼主| 发表于 2007-1-29 12:32:11 | 显示全部楼层

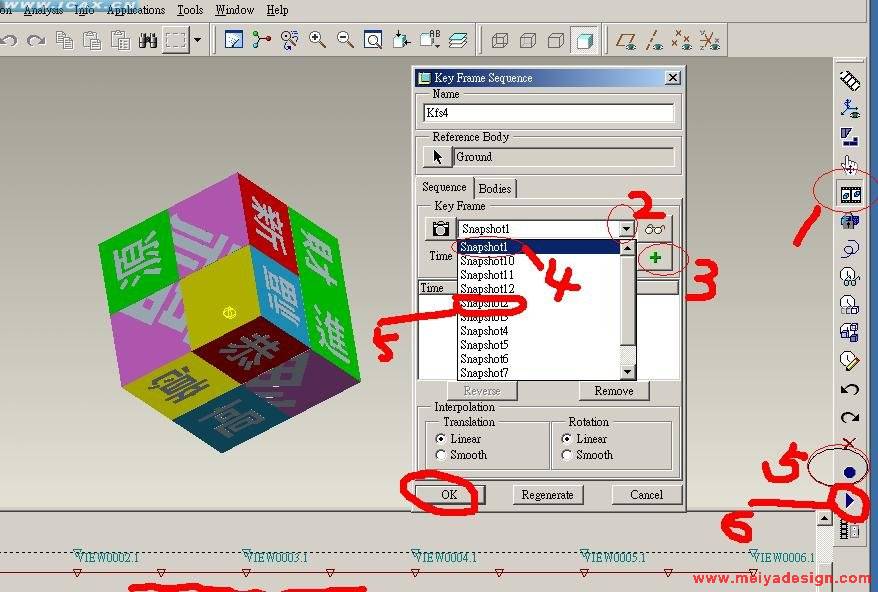

第八步:快照已經作好啦,開始制作動畫:如下圖按snapshot1、snapshot2、snapshot3。。。順序將快照+進來。
 楼主| 发表于 2007-1-29 12:33:32 | 显示全部楼层

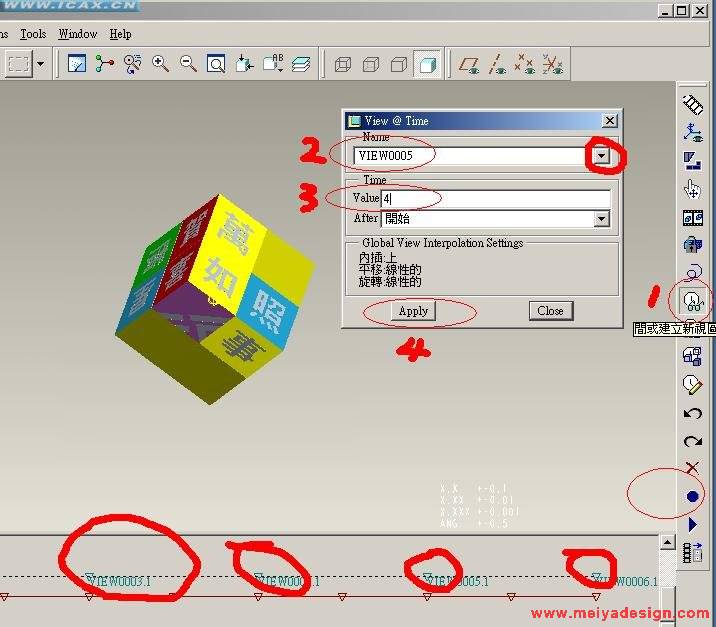

第九步:還可以先建好幾個不同角度、或遠近的視圖,然後按下圖操作將不同視圖放在不同的時間點上可獲得特寫效果。
讓我們大家一起財源廣進、如財進寶、、、、、、。
