洗面奶瓶设计题（进阶8分题）PRT公布在37楼,已出教程

gramwin

    客串一下三维版， 。

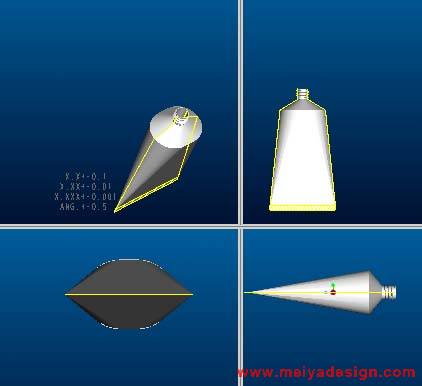

根据给出的条件及要求设计出一洗面奶瓶子！已知条件看贴图。

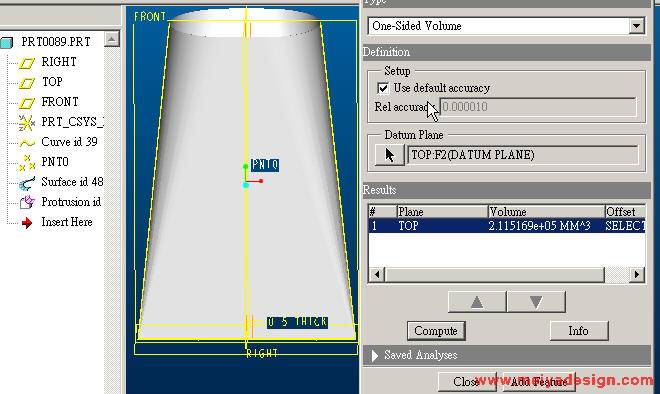

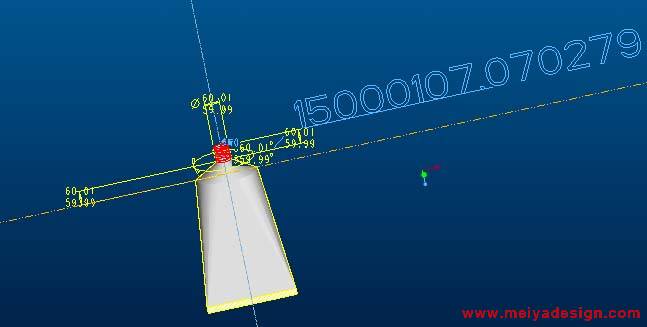

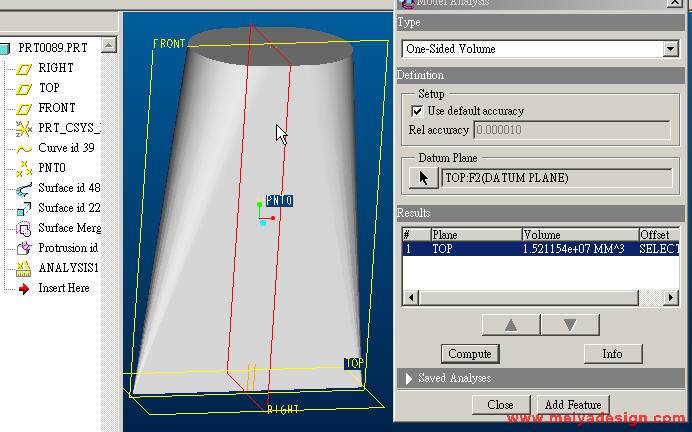

如图：第一：DTM1以下容量15000000 ML 公差为正负300ML。

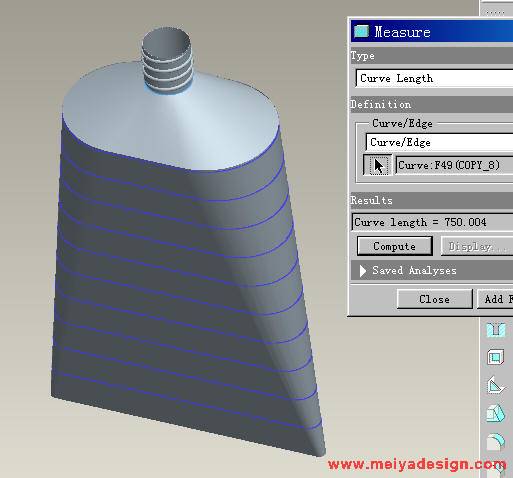

第二：瓶身从DTM1以下，每个截面最外边周长为750MM 公差为正负0.07MM.

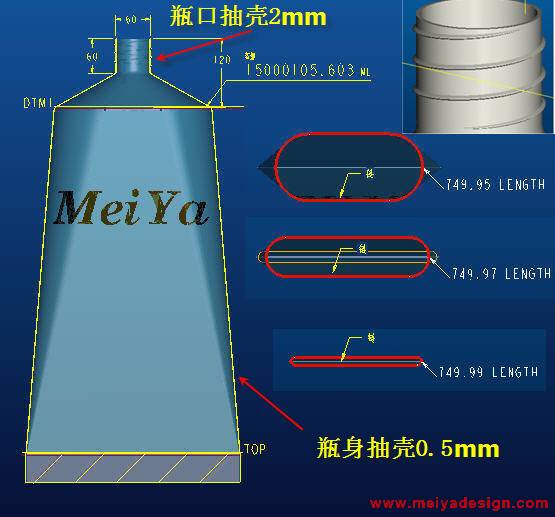

第三：如图瓶口抽2MM，瓶身抽0.5MM;瓶口螺纹要求一步作出。

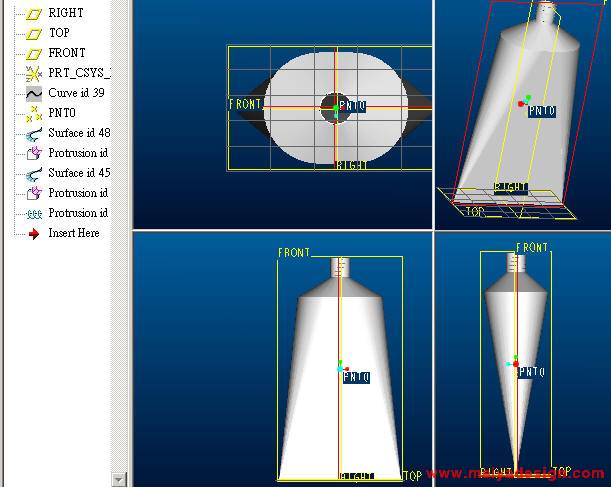

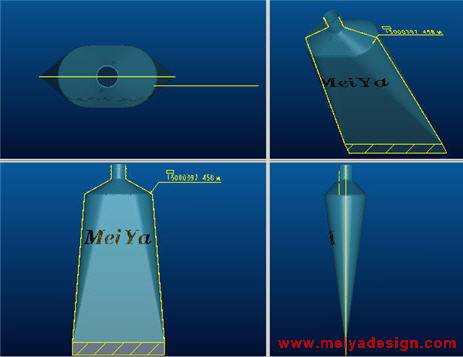

第四：贴上容量图(注意注解要随产品大小变化重生后自动改变），及产品四视图。如图示贴上几个截面分析图。完了，版主可以作为加分题！加分多少得看三维版的版主了。

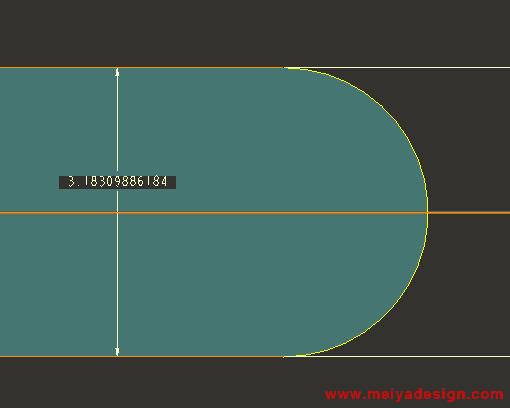

如图为了不给产品形状变化得太多，给多一条件。尾巴的截面一尺寸，不用相等，正负2MM公差。


设成加分题，做好之后上传图片和加密PRT，密码PM给我，完全做对的加8分，不完全正确的看情况评分！

题目结束，PRT公布在37楼，大家可以下载学习了！

美雅秀剑

教程地址: http://bbs.chinade.cc/thread-41456-1-1.html






[ 本帖最后由 美雅破浪 于 2008-4-1 09:13 编辑 ]

中华秀剑

来支持一下三维版块的题目

大家把密码发给我，完全做对的加8分！


[ 本帖最后由 美雅秀剑 于 2007-1-15 17:35 编辑 ]

wanihe

暈，要求這麼多!

有沒有找女朋友啊？

gramwin

原帖由 wanihe 于 2007-1-15 15:02 发表
暈，要求這麼多!

有沒有找女朋友啊？

不要怪我要求太多了，这是一种实战题。现实中很多都是这样！

biger

支持一下.密码已发楼主.


容量没有达到要求，是DTM1以下部份容量达到15000000正负300，尾部没有做出来，加5分

[ 本帖最后由 美雅秀剑 于 2007-1-16 23:19 编辑 ]

zhp023

做了一个，请PP。上个加密PRT。

[ 本帖最后由 zhp023 于 2007-1-15 16:03 编辑 ]

lwj0738

看了一下。。。。。好像蛮简单。。。。看到那些要求又好像做不出来。。。。版主
只有顶你出教程咯/。。。。

gramwin

原帖由 zhp023 于 2007-1-15 15:26 发表
做了一个，请PP。上个加密PRT。

看了一下兄弟的prt，做得不错。都满足要求，我是想给你加分的，但是没办法。这不是我的地盘 。不过可以给你一点意见，不用做两次抽壳，及做法上可以做得更简单一些。你的prt不是很方便更改！多一点参数化就更好了。如果我突然想要20000000ML容量呢！

wanihe

暈，抽0.5有問題，抽1是沒問題

一開始是可以的，現在想要分析的時候就有問題了

郁悶中

[ 本帖最后由 wanihe 于 2007-1-15 16:12 编辑 ]

wanihe

一個下午都沒有把抽殼高出來



用向內加厚做了一個
尺寸倒沒問題，不知道行不行

没有加密码，以后请注意按要求哦

第二点没有达到要求，周长为：746.839


[ 本帖最后由 美雅秀剑 于 2007-1-16 23:38 编辑 ]
