拐头8字构面题-原创教程▲

玄奘 · 发表于 2007-1-8 18:22:44

此教程已发布到美雅Pro/E学习网

提前把拐头8字的教程也公布了吧，希望大家不要怪我。

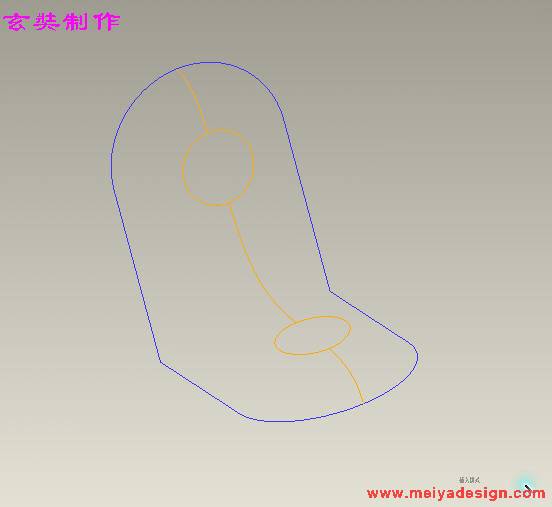

首先导入我给大家的stp文件

原题处：http://bbs.chinade.cc/thread-30607-1-1.html

玄奘 · 发表于 2007-1-8 18:29:31

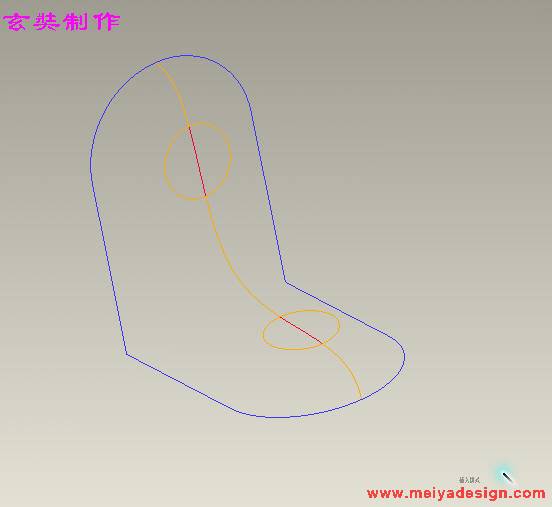

图片02：连接红色的那段线，注意设置头尾跟stp线的相切

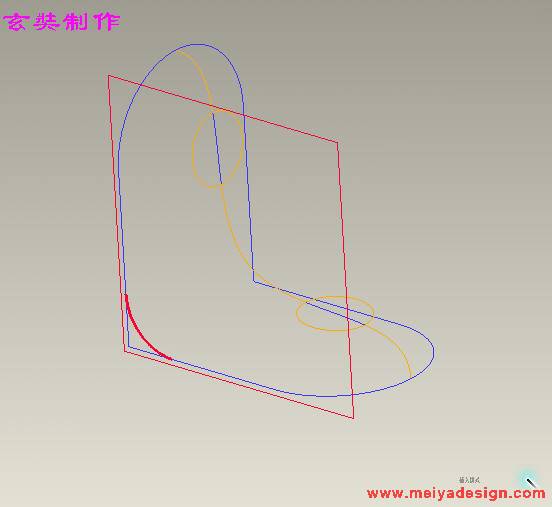

图片03：做一个基准面，大家应该会的，这里就不详解了；然后草绘圆或者样条线，设置相切

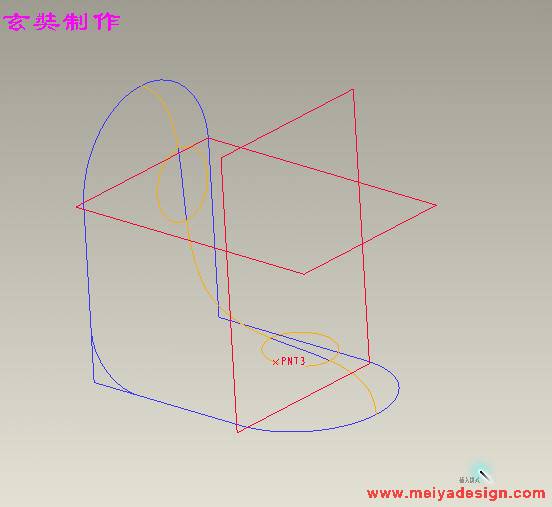

图片04：做出图片中红色的基准平面

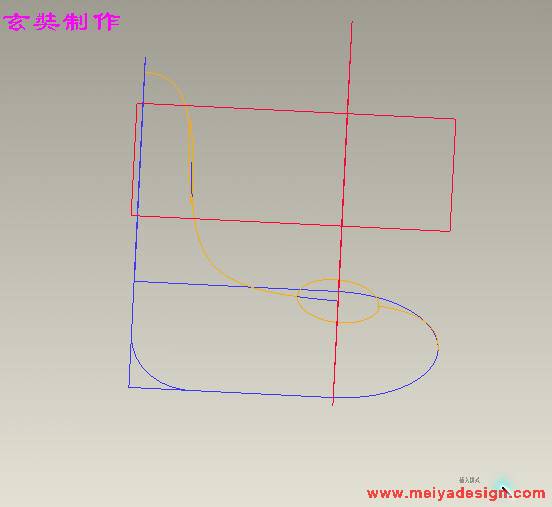

图片05：裁剪图片02中的连接线，利用图片04所做的平面裁剪

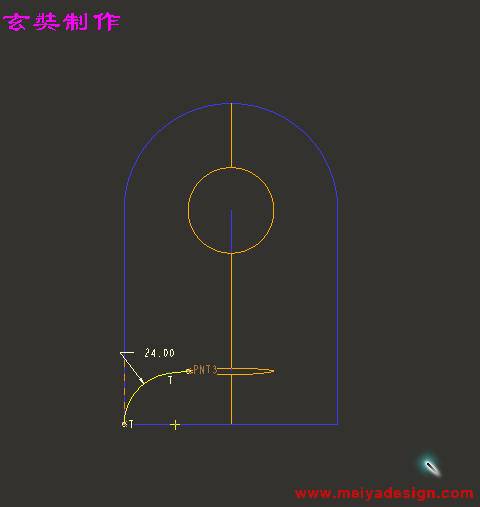

图片06：利用图片04所做的基准曲面，进入草绘，看清楚我的一些约束，到时候为什么不能相切不要来找我

玄奘 · 发表于 2007-1-8 18:36:20

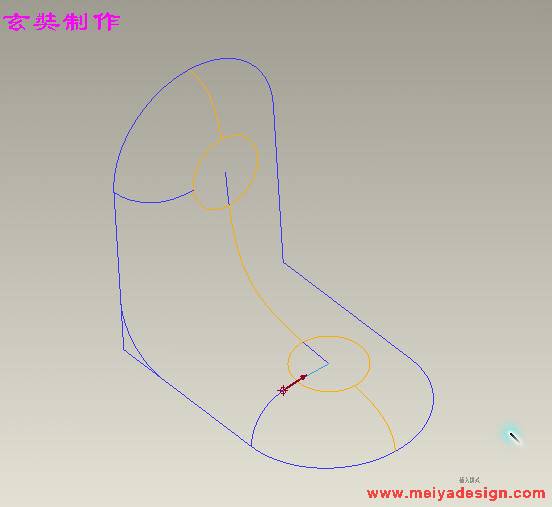

图片07：作连接线，一头与刚才草绘里的圆相切，令一头与基准平面法向

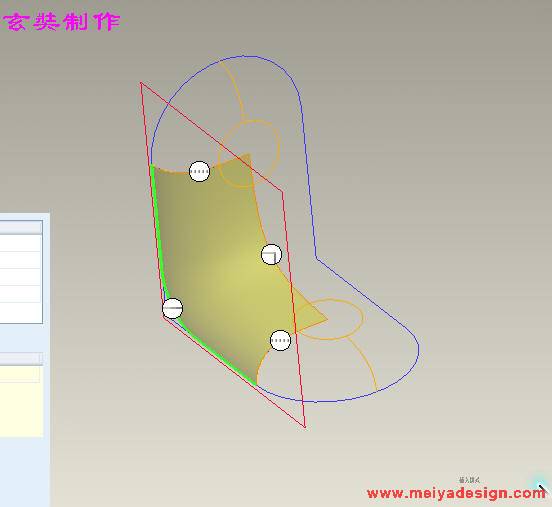

图片08：把要用到的一些曲线复合一下，做面，注意我的约束

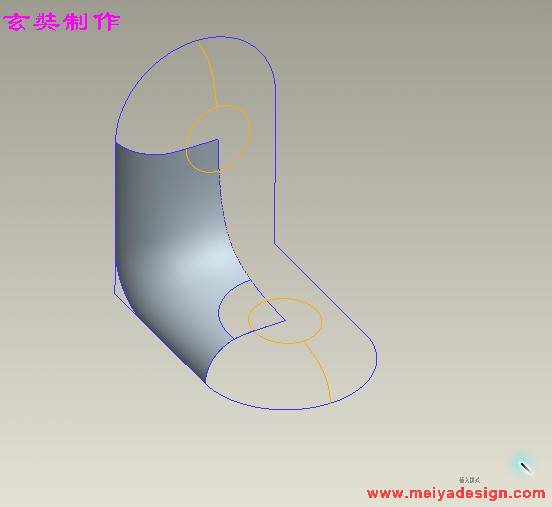

图片09：切一口子，切也要切的好，注意约束

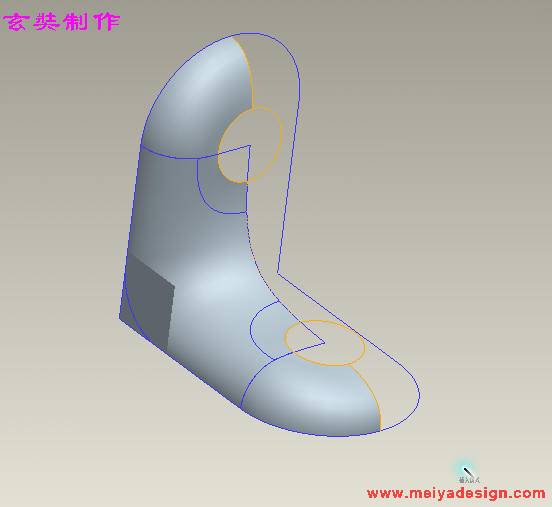

图片10：把切好的口子补起来，再做前面的那半边面，注意约束相切；再拉伸或者填充旁边的那个面

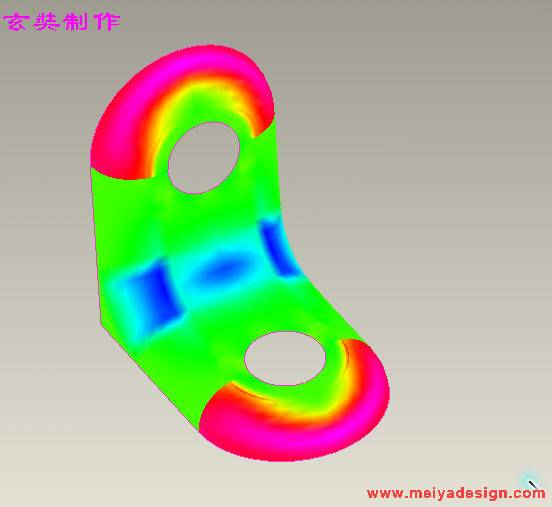

图片11：合并，复制，合并。高斯分析图

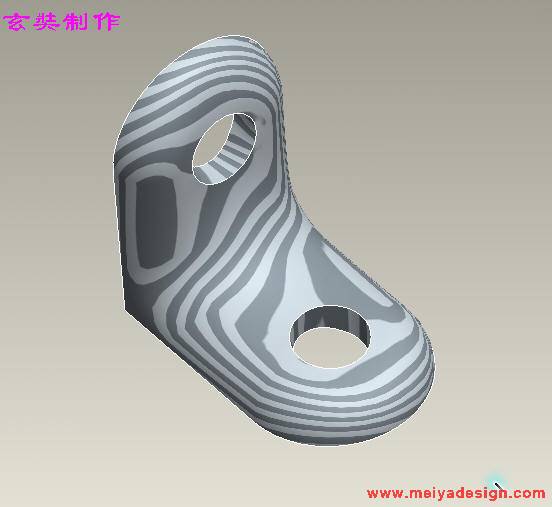

图片12：加厚斑马纹

玄奘 · 发表于 2007-1-8 18:40:08

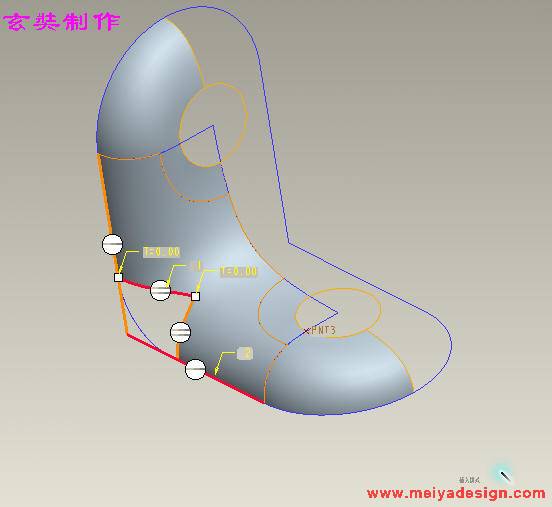

毕竟这个是特例，一般大家就是把旁边的那块切一个口子再进行边界面，看图片0001

我再附上相关的图片和prt

飞龙 · 发表于 2007-1-8 18:44:19

感谢版主为大家制作教程，+5很不错的方法，值得大家学习，希望能够有不同的好方法跟贴发表教程

同样加分鼓励！

做教程技术交流：如果能够将每步的文字说明直接在每个图版上表达，看起来不会那么吃力，效果更佳！

沉浮 · 发表于 2007-1-8 19:04:09

非常感谢玄奘版大的教程,又学一招那

木子 · 发表于 2007-1-8 19:16:53

支持原创教程！

soloing888 · 发表于 2007-1-8 19:52:35

支持！！
感谢！！！

lwj0738 · 发表于 2007-1-8 20:09:40

谢谢谢谢~~~又学了一招

chinanast · 发表于 2007-1-8 20:33:50

方法比较流畅！不错！
细节地方还可以改善一下……

[ 本帖最后由 chinanast 于 2007-1-8 20:44 编辑 ]
