五边面的教程

玄奘 · 发表于 2007-1-8 18:07:02

因为我的一时失误，竟然吧五边面的那题目给删除了
在这里我没什么好说的了
想的最多的还是对不起大家，现在我出个教程，希望还有好的方法继续搬上来。

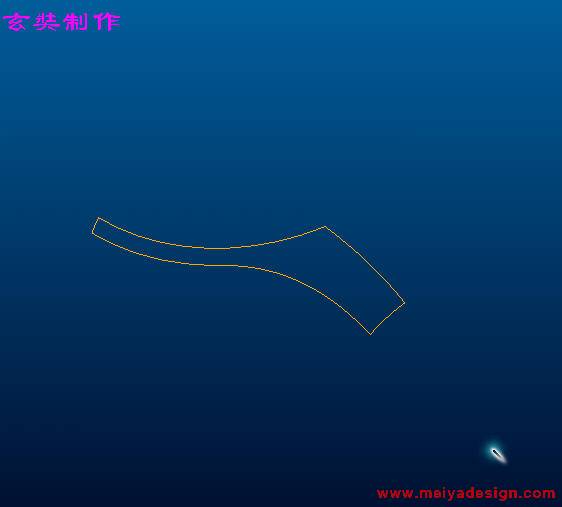

现在开始，第一种，调入我给大家的stp文件

玄奘 · 发表于 2007-1-8 18:11:47

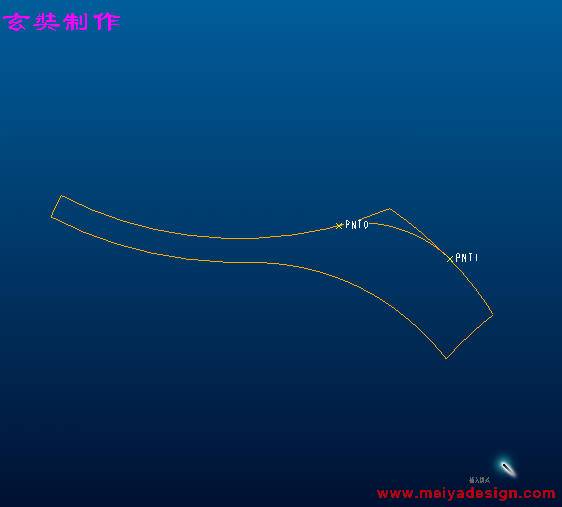

图片02：做两点，看一下以后做曲面的走势跟下面那条长线差不多了就好，点做好后连线，设置相切

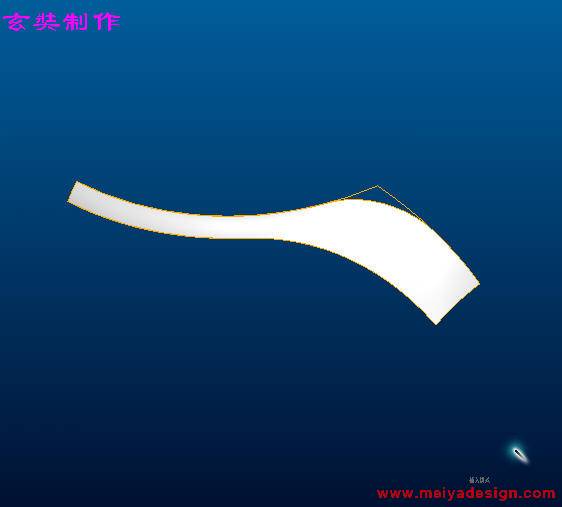

图片03：把两边的曲线打断，跟刚做好的曲线连在一起，做面

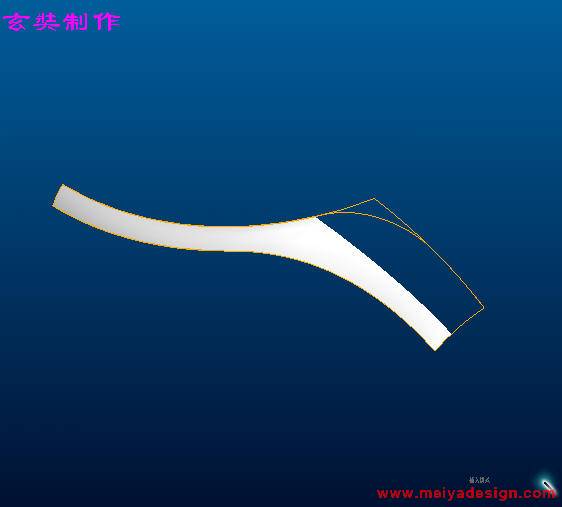

图片04：切掉一个口子，当然大小随便你自己，目的就是剩下的要一个四边面可以做完就OK了

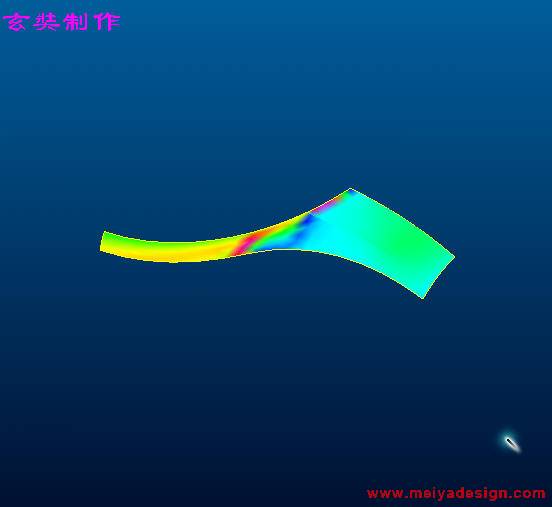

图片05：做面后合并，高斯分析图

玄奘 · 发表于 2007-1-8 18:17:00

下面来我的第二种方法，这个方法是我二哥给我说的，下面开始。。。

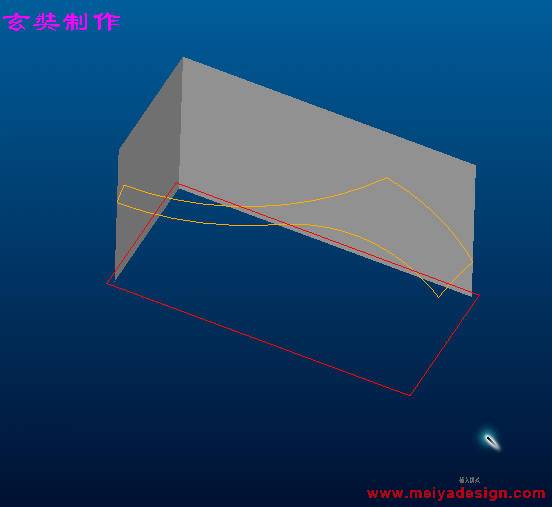

图片002：按照那红色的基准平面拉伸一张曲面出来

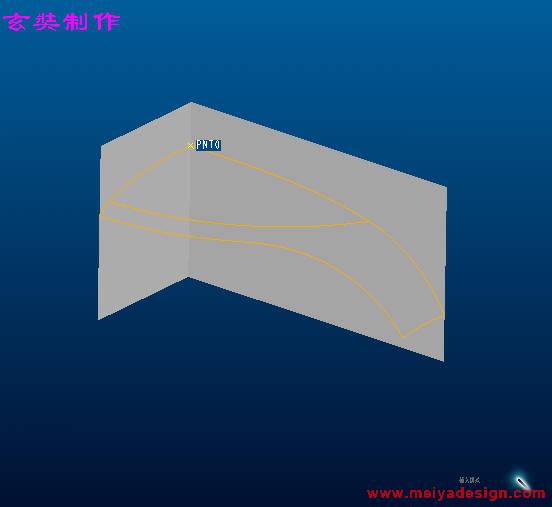

图片003：利用刚才拉出来面的那条边界做一个点，并依照我图给的做两条曲线，注意一头跟stp线要约束相切

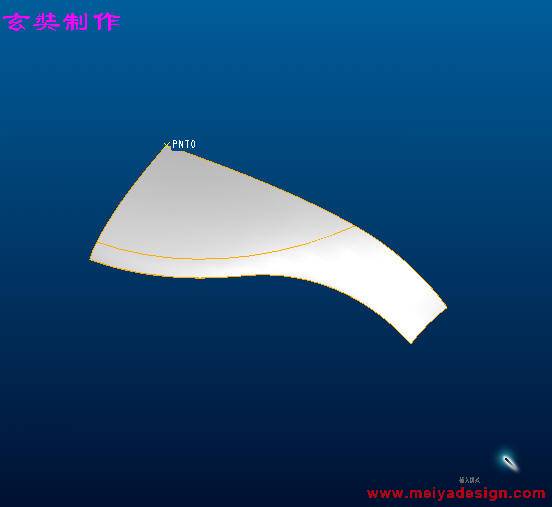

图片004：做面

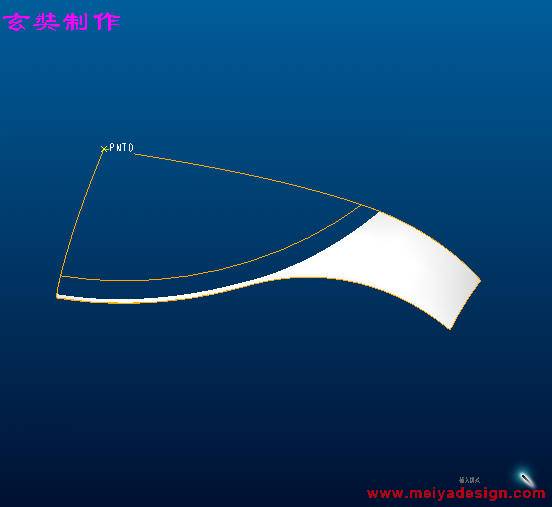

图片005：切掉一个口子，注意下面要剩下一点的，不然后面边界面不好搞了

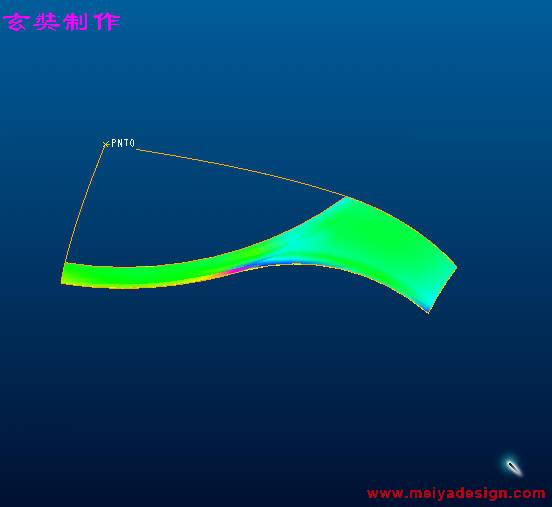

图片006：做面，合并，最后的高斯分析

玄奘 · 发表于 2007-1-8 18:19:23

最后附上相关的图片和prt
真是对不起大家了，想好明天才是出教程的日子，想不到今天会出现这种情况。
完全是我的问题，操作失误，我会做出改做的事。会给大家一个说法的

飞龙 · 发表于 2007-1-8 19:14:31

呵呵，没事的，早一天出就早一天出了吧！

感谢版主给大家制作详细的教程！

木子 · 发表于 2007-1-8 19:40:30

玄奘兄辛苦了！

wanihe · 发表于 2007-1-9 07:56:31

第二種方法我試過，搞不到相切，郁悶

我就是建一個點，然後調整點的位置
以方便做線相切時不變形

切除的時候是直接橫著切的，做面是相切不了
唉，根基不行啊

[ 本帖最后由 wanihe 于 2007-1-9 08:00 编辑 ]

hhwhk · 发表于 2007-1-9 08:21:04

谢谢提供教程

萤火虫 · 发表于 2007-1-9 08:39:16

非常感谢

莹莹 · 发表于 2007-1-9 08:41:32

谢谢新版大，支持你
