[求助] 请教高手帮助解决折弯顺序表的问题(预折弯),感谢

[复制链接]
发表于 2019-4-17 13:08:57 | 显示全部楼层 |阅读模式

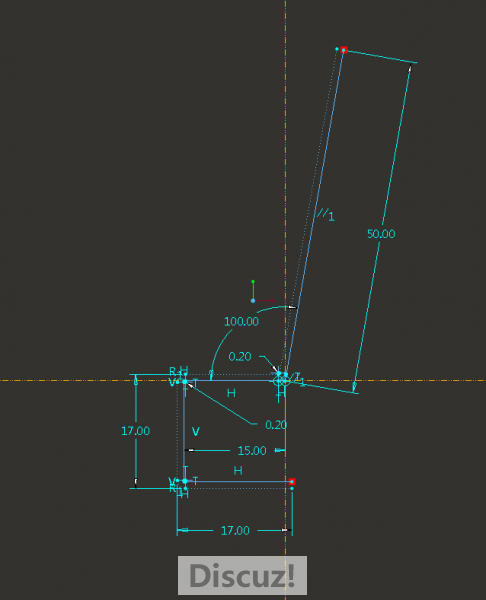

大家先看一下,这个折弯成型图,




折弯顺序为17→17→15,先不考虑其它的折弯顺序,就按这个折弯顺序,第三刀的100度肯定折不出来,
因为下模干涉,因此就要将第二刀预折为135度,再折弯100度后,再将135度折弯成90度

实际操作没有问题,现在的问题是
如何在CREO折弯顺序表中表示这个预折弯的工序的,有没有朋友知道呀,

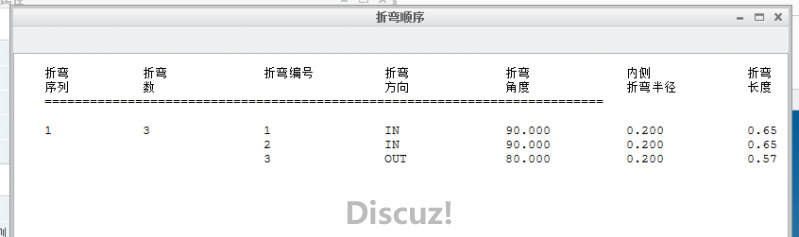

CREO折弯顺序表中,只能一下折弯到位,如上图的顺序表,只有3个顺序,但是实际生产中有4个顺序的。
有高手知道吗?还是本身建模就有问题呀,感谢各位高手了。
