[解决] 变截面扫:头部圆台

[复制链接]
一梦千年 该用户已被删除
发表于 2006-12-26 12:29:45 | 显示全部楼层 |阅读模式
我第一次练习变截面扫描,为何总不准确,试了很久,在此请版主给予指导!
头部圆台生成不了.


[ 本帖最后由 美雅破浪 于 2007-11-13 13:29 编辑 ]

原样

原样

原样

原样

练习

练习

练习

练习

练习

练习
发表于 2006-12-26 12:53:38 | 显示全部楼层
讲清楚一点,你需要达到什么效果,这样别人才知道怎么帮你啊
一梦千年 该用户已被删除
 楼主| 发表于 2006-12-26 13:18:03 | 显示全部楼层
Sorry!

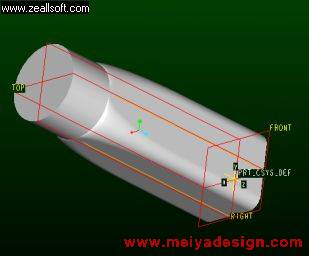

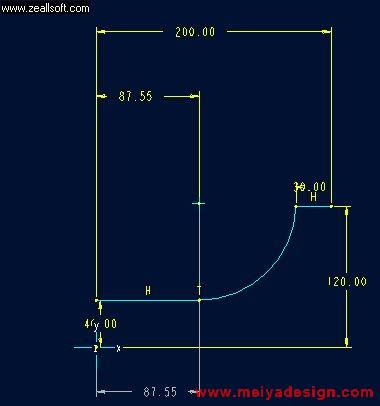

转到qq上可能表达轻松点!就是搞不好为何按原样(图片2)绘曲线参数图,却扫不出,只好随意建了一个(最后的图片),总控制不好头部圆台成型.


[ 本帖最后由 美雅破浪 于 2007-9-25 13:17 编辑 ]
一梦千年 该用户已被删除
 楼主| 发表于 2006-12-26 13:42:02 | 显示全部楼层
图片上方有"原样"等字区分,想控制住小圆台外圆尺寸,约20----30mm,绘参数曲线时其圆弧走向和草绘坐标点有无上下必然影响,在此瓶子横卧的图形状态下。若竖向绘参数曲线图,合理不?

[ 本帖最后由 美雅破浪 于 2007-9-25 13:18 编辑 ]
发表于 2006-12-26 13:58:11 | 显示全部楼层

字太小了,看不清呀
发表于 2006-12-26 21:59:13 | 显示全部楼层

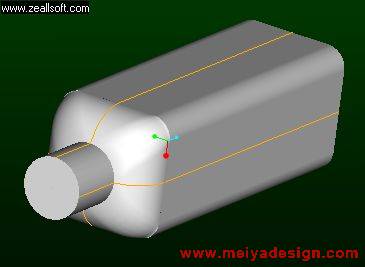

要第一个图片那种效果吗?中间应该有基准图形吧
一梦千年 该用户已被删除
 楼主| 发表于 2006-12-27 08:42:42 | 显示全部楼层

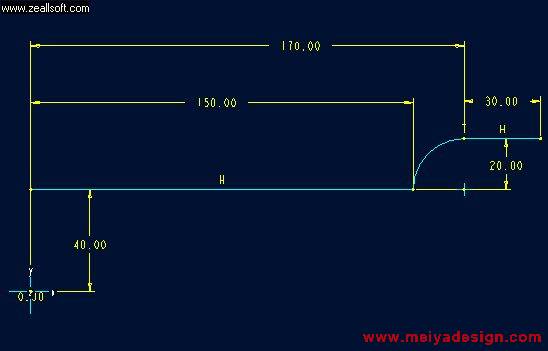

虫虫!图片附件: [原样] Image2.jpg 就是中间的基准图形,确实需要第一个图片那种效果.

[ 本帖最后由 美雅破浪 于 2007-9-25 13:18 编辑 ]
一梦千年 该用户已被删除
 楼主| 发表于 2006-12-27 15:10:14 | 显示全部楼层
花了不少
受人 启发
最后自己搞定了。一个字"爽"!


[ 本帖最后由 美雅破浪 于 2007-9-25 13:18 编辑 ]
发表于 2007-1-9 08:26:43 | 显示全部楼层
又进步了
发表于 2007-3-18 20:40:21 | 显示全部楼层
