绘图模板时出现了一下错误！在线等

nesta1999

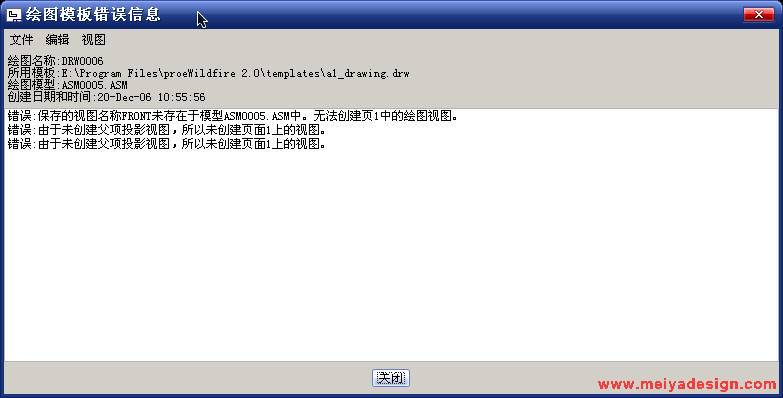

请问一下大家!在做绘图模板时出现了一下错误:保存的视图名称FRONT未存在模型002.ASM中.无法创建页1中的绘图视图.这是什么意思?

而且这个组件中的任何一个零件都可以出工程图，组到一块就不行了，哪怕是只导入一个零件到组件中，出图时也是那个错误。
但我打开其它组件就可以顺利地出工程图。

[ 本帖最后由 nesta1999 于 2006-12-20 10:55 编辑 ]

zyj954

看不太懂，你还是截个图吧！

个人认为,可能是在你的保存的视图名称FRONT未存在模型005.ASM中,导致了与005.ASM的front的投影视图相关的视图都不存在,因此出现该错误.
请楼主检查定向中是否已经定义好了front,如果定义好了的话，我想不会产生这样的信息!~

songzhihua

你的组件使用的是空模板，没有FRONT方向，请定义组件的front方向，或者使用系统默认模板，

sheng_sheng

在组件中保存front方向。
