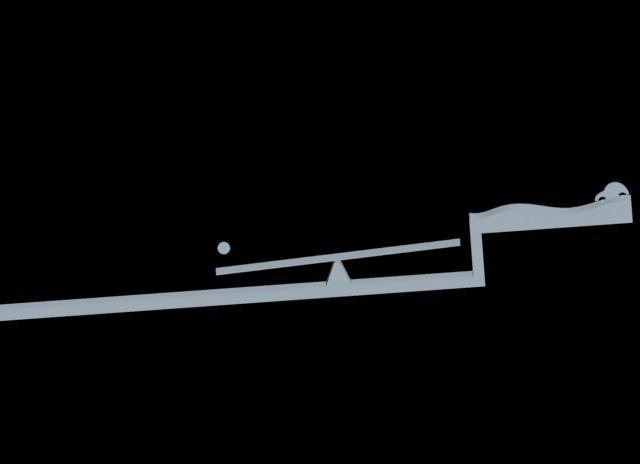

小车运动仿真(教程）

[ 本帖最后由美雅破浪于 2008-1-3 09:53 编辑 ]

莹莹 · 发表于 2006-11-25 23:28:39

文件下载

莹莹 · 发表于 2006-11-25 23:33:34

请下载压缩包

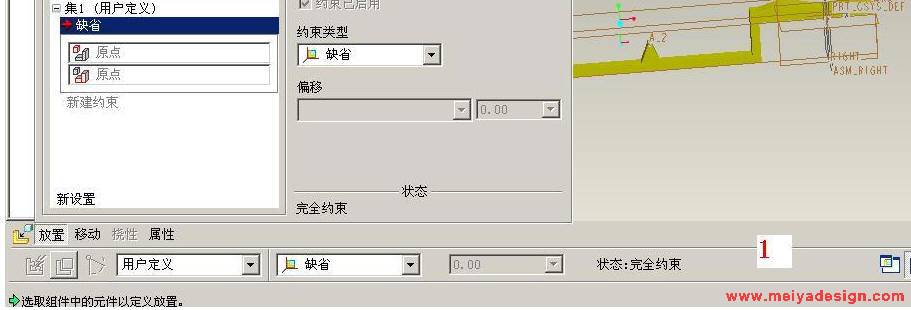

1、建立新的装配体：asm0001，装入第一个零件track.part，采用缺省.

莹莹 · 发表于 2006-11-25 23:34:43

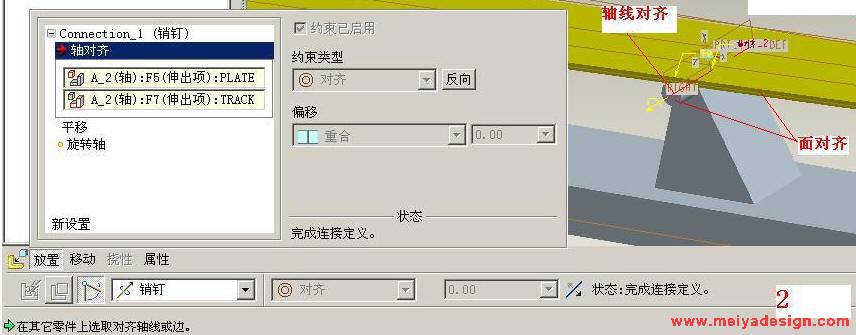

2、说明一下，我这里用的PROE M010版本。

装入第二个零件：plate.part ，采用销钉连接。

莹莹 · 发表于 2006-11-25 23:39:11

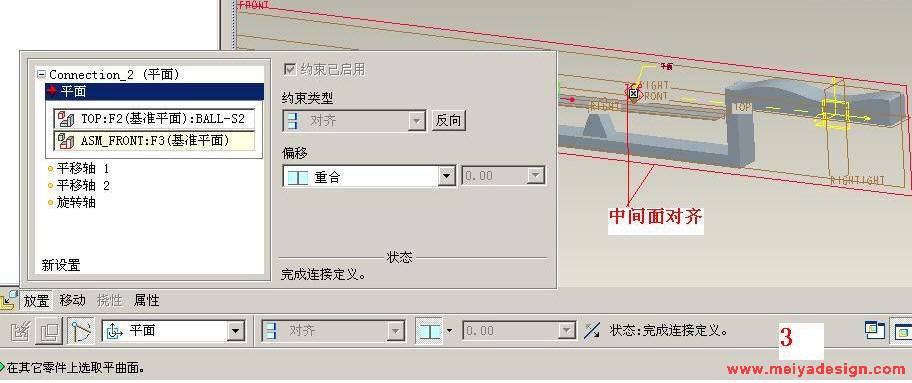

3、装：ball-s2.part 采用平面连接

莹莹 · 发表于 2006-11-25 23:40:11

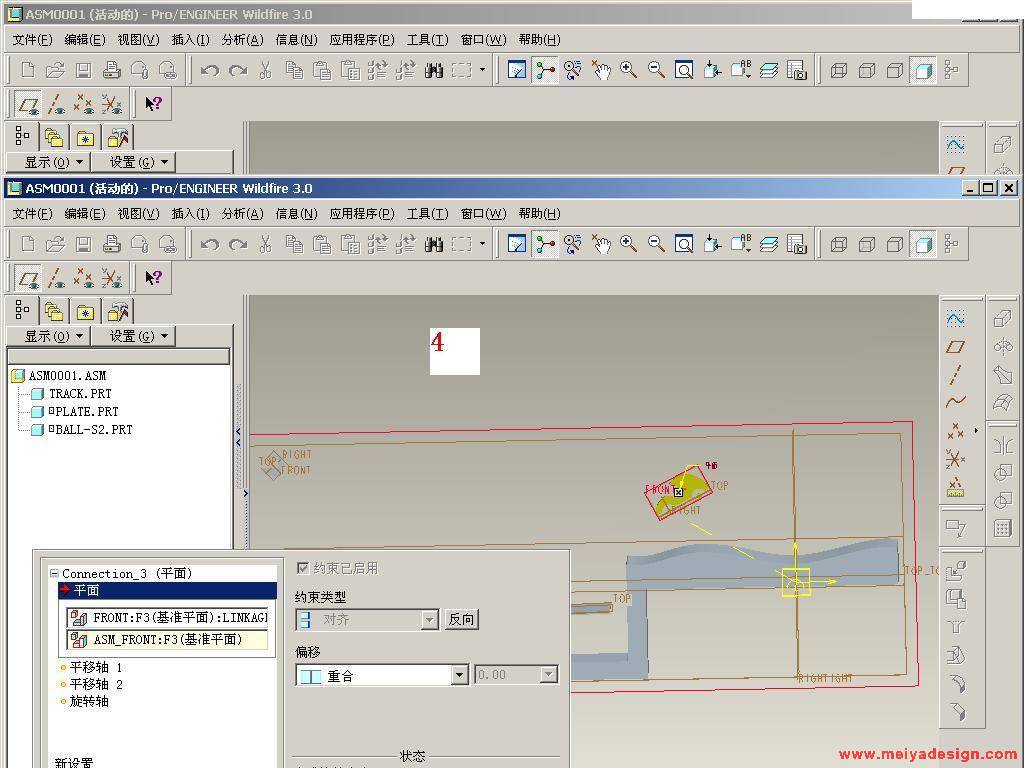

4、装:linkage.part 采用平面连接

莹莹 · 发表于 2006-11-25 23:40:53

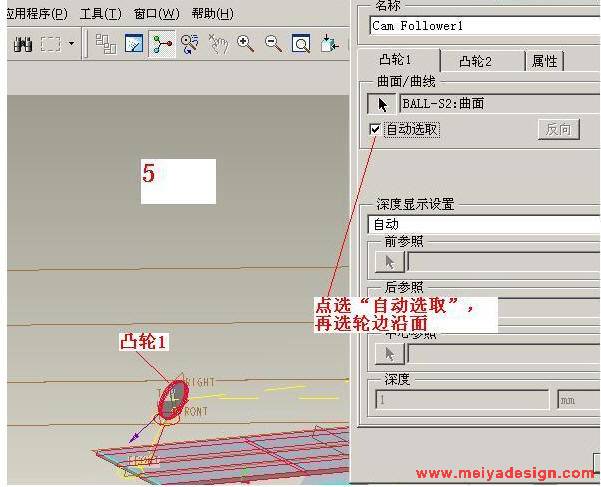

5：设置第一个凸轮连接

凸轮1为小轮ball-s2.part的边缘面，可以用自动选择，选一个面，自动选定周围边缘面。见红色面指示！

说明一下，后面基本上全是凸轮连接了，第一个做重点讲（贴3图），后面的贴简述（贴1图）。

莹莹 · 发表于 2006-11-25 23:41:13

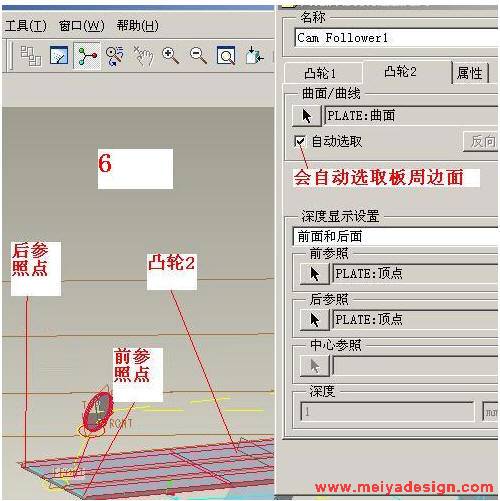

6：设置第一个凸轮连接

凸轮2为plate.part边缘面，同样可以用自动选择，选一个面，自动选定周围边缘面。见红色面指示！

莹莹 · 发表于 2006-11-25 23:41:33

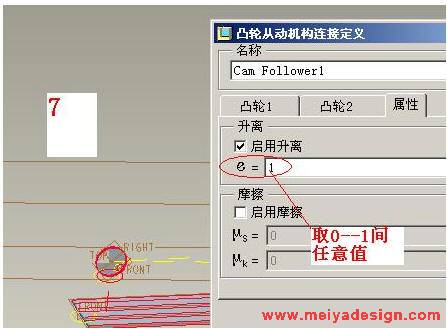

7、设置启离系数
（0与1间设定一值，大小决定反弹强弱）

莹莹 · 发表于 2006-11-25 23:42:49

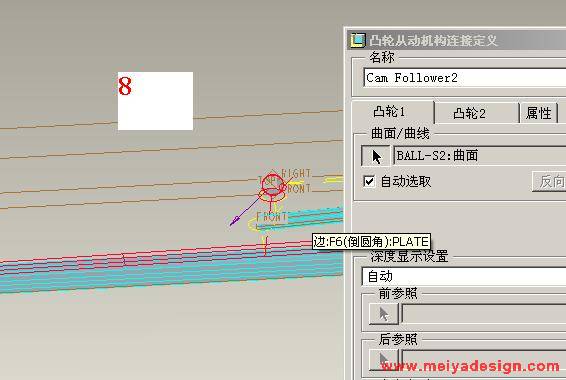

8、见红色指示，定义其它凸轮！后面接连贴图了，红色就是定义对象，方法同第一个凸轮几乎完全一样。
