三角面补面

蓝葡萄 · 发表于 2006-11-18 14:14:05

看到有人提出三角面补面的问题，在这为大家出个教程，共同讨论

蓝葡萄 · 发表于 2006-11-18 14:19:12

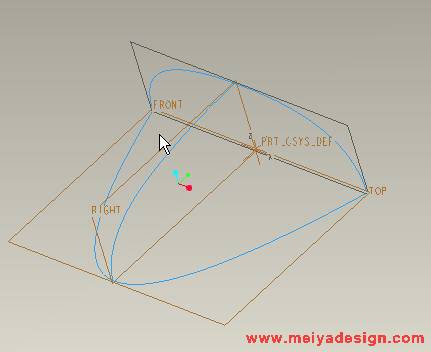

1.首先构建三维曲线

蓝葡萄 · 发表于 2006-11-18 14:21:26

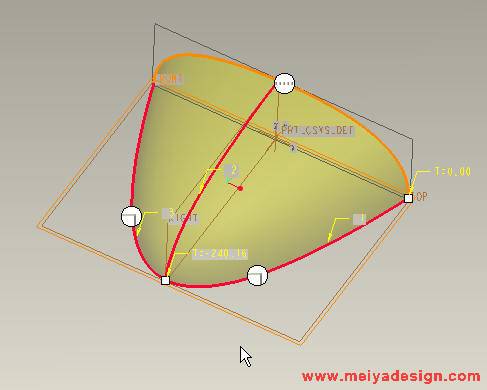

2.用混合曲面命令做面，注意边线设置为垂直

[ 本帖最后由蓝葡萄于 2006-11-18 14:22 编辑 ]

蓝葡萄 · 发表于 2006-11-18 14:24:52

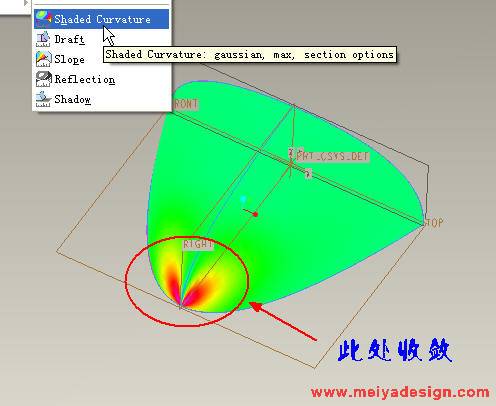

3.用高斯分析，发现边角处出现了收敛现象

蓝葡萄 · 发表于 2006-11-18 14:31:16

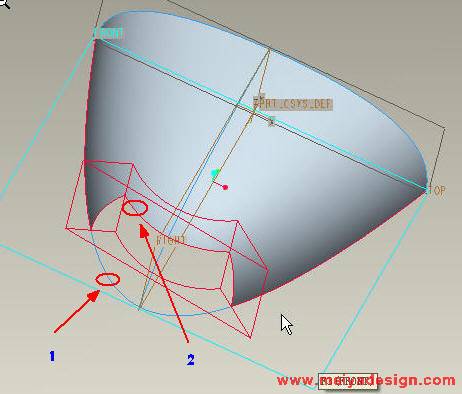

4.裁剪曲面，应注意裁剪的形状，曲线1和曲线2尽量保持相似。

[ 本帖最后由蓝葡萄于 2006-11-18 15:41 编辑 ]

蓝葡萄 · 发表于 2006-11-18 14:35:14

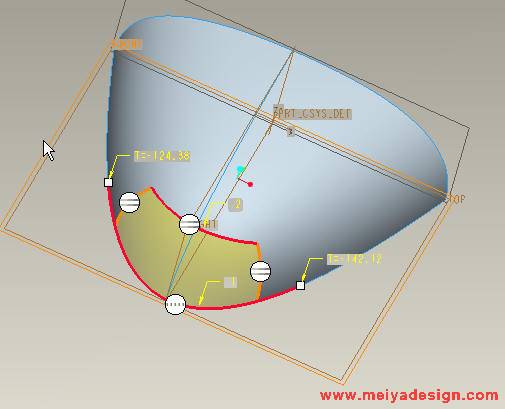

5.混合曲面，设置三条边为曲率连续

yt_ln · 发表于 2006-11-18 15:36:05

最好能把切得这步说得详细点,用什么方法切,怎么画得,有什么注意得,切这步很重要

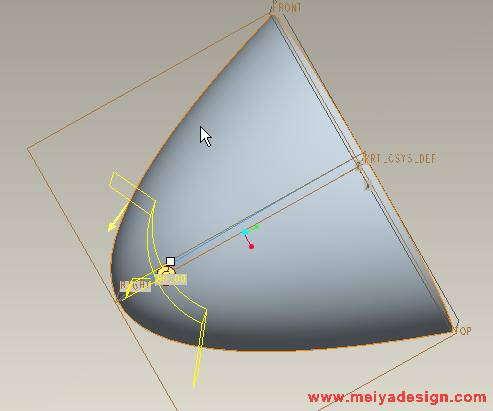

就是以TOP为基准面，拉伸剪切曲面即可！

by 美雅设计在线

蓝葡萄 · 发表于 2006-11-18 15:38:24

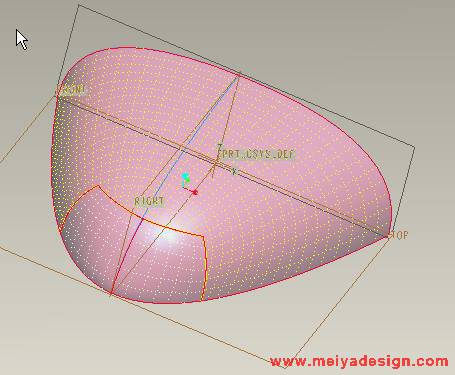

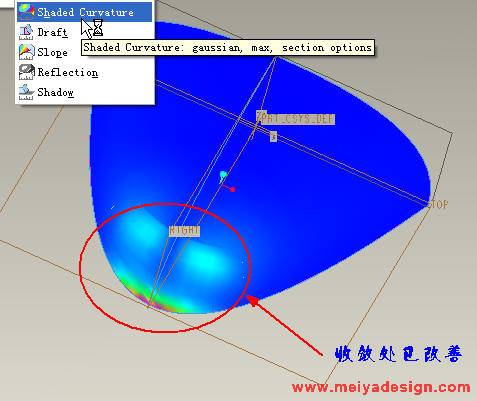

6.补面完成，现在看下分析结果，收敛明显改善

沉浮 · 发表于 2006-11-18 16:36:24

支持,好教程,集思广意,才能学得到

飞龙 · 发表于 2006-11-18 18:05:56

大力支持原创教程！
