基础练习题[看图纸建模+3]

拼搏仁神 · 发表于 2006-10-21 16:23:46

为了体现我们的主题，让更多的人得分，我也出道题和大家互相学习，第一次出题，做的不好的地方请大家多多提意见，谢谢

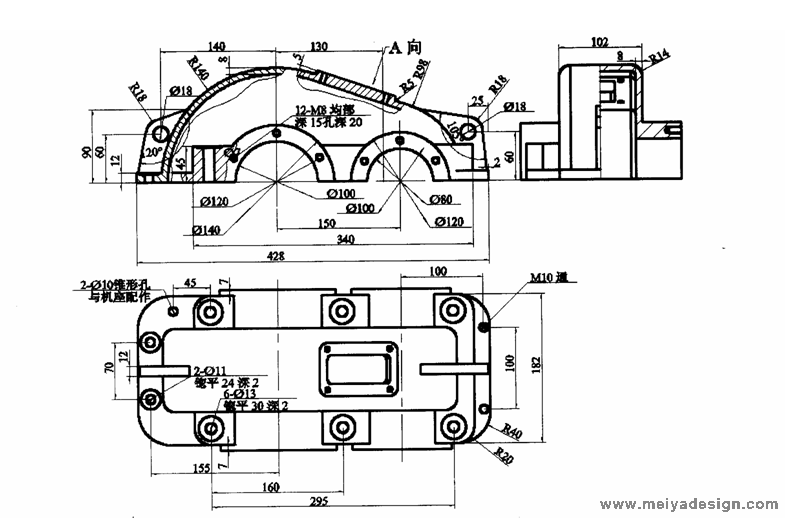

1.根据以下工程图画，按规定的尺寸画出实物图，并上传PRT文件。
2.根据其具体情况给予1--3分的奖励。
3.截止日期为2006.10.25
时间已经到了本题停止加分

[ 本帖最后由美雅破浪于 2008-1-8 21:12 编辑 ]

飞龙 · 发表于 2006-10-21 22:30:32

非常感谢版主给大家带来练习题,如果能够上传一个DWG格式或者清楚的PDF档案图纸压缩上传,就更好了,因为看得不是太清楚!

拼搏仁神 · 发表于 2006-10-22 09:50:00

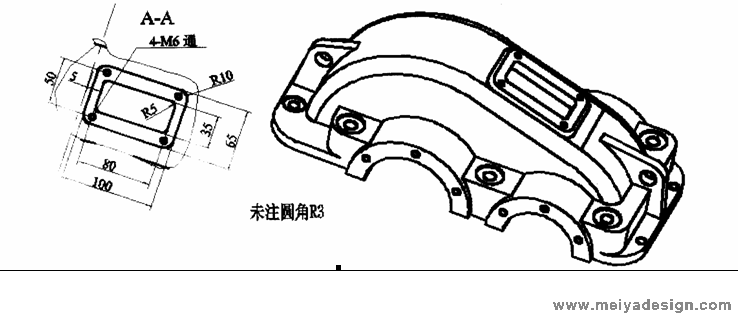

感谢美雅的支持，因为上面的图纸看不怎么清楚所以我上传个图纸供大家参考

tian · 发表于 2006-10-22 10:50:06

支持出题!

luckmeifei · 发表于 2006-10-24 11:55:37

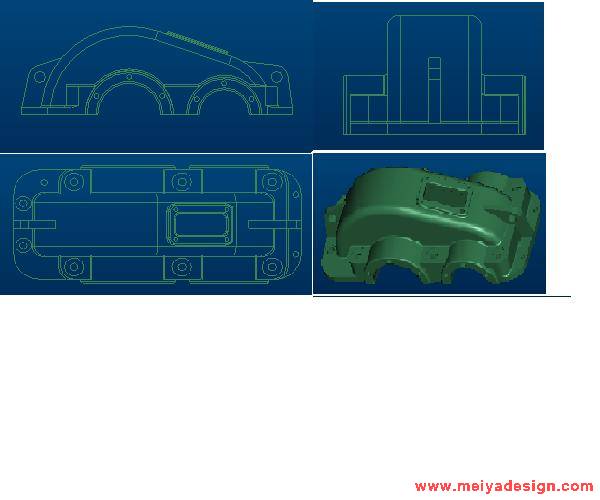

俺是新手.乱七八糟地拼出来的.

luckmeifei · 发表于 2006-10-24 13:01:12

part压缩后才488kb不能上传。

cfan111 · 发表于 2006-10-24 13:33:22

做题咯!!!~~~

拼搏仁神 · 发表于 2006-10-24 13:57:56

我们鼓励新手多做题，大家一起学习共同进步！
给飞扬的梦 +2分

luckmeifei · 发表于 2006-10-24 15:01:24

原帖由 拼搏仁神 于 2006-10-24 13:57 发表
我们鼓励新手多做题，大家一起学习共同进步！
给飞扬的梦 +2分

谢谢.希望在美雅的帮助下我能追随大伙的步伐.

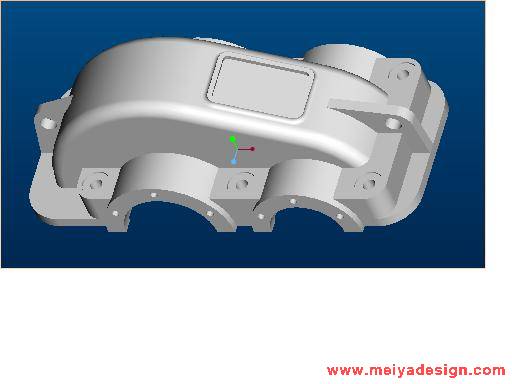

tian · 发表于 2006-10-25 15:40:55

练练手!

[ 本帖最后由拼搏仁神于 2006-10-26 07:27 编辑 ]
