水管接头教程------我的做法

jackie0086 · 发表于 2006-9-29 10:32:36

原题连接

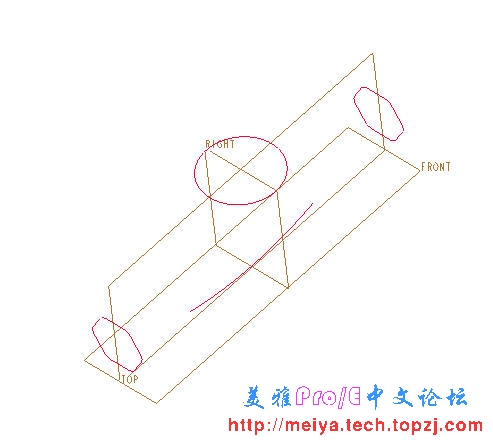

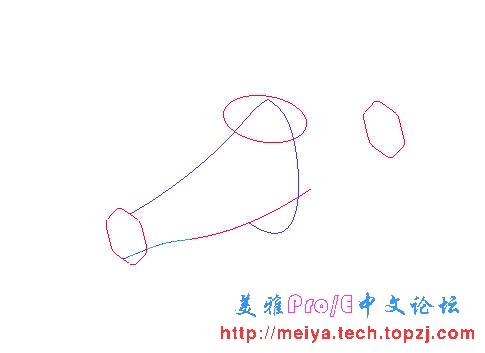

先看提供的线架构，是对称的，做1/4面就行了.

典型的五边构面拆剪画法,值得学习.加 技术分10 表示感谢! ---- by Martian 2006.09.29

[ 本帖最后由 martian 于 2006-9-29 14:57 编辑 ]

jackie0086 · 发表于 2006-9-29 10:36:10

到造型中把线做好，连好后是个五边面，这里我加两条线，转成四边面，同时注意边界设置~~

jackie0086 · 发表于 2006-9-29 10:38:06

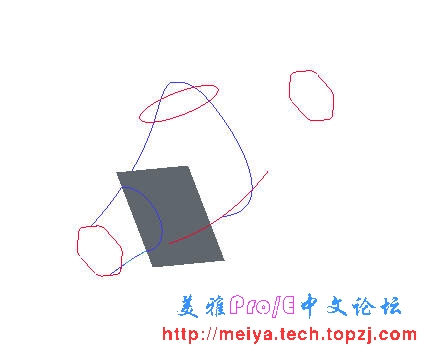

中间加一条辅助线，让6边形和圆弧线平滑过渡~~

jackie0086 · 发表于 2006-9-29 10:39:06

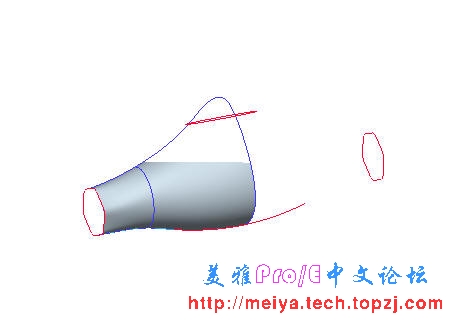

然后就是铺面了，

jackie0086 · 发表于 2006-9-29 10:40:58

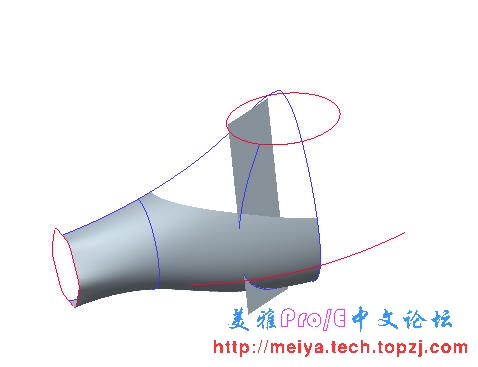

切~~~

jackie0086 · 发表于 2006-9-29 10:42:31

做条辅助线~~~

jackie0086 · 发表于 2006-9-29 10:44:05

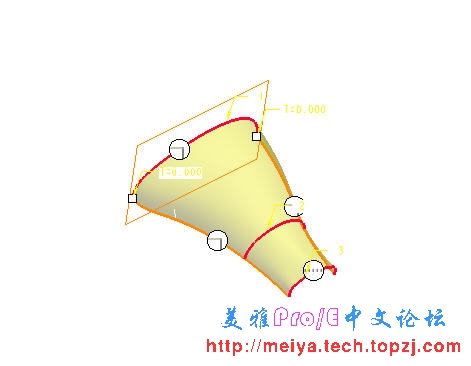

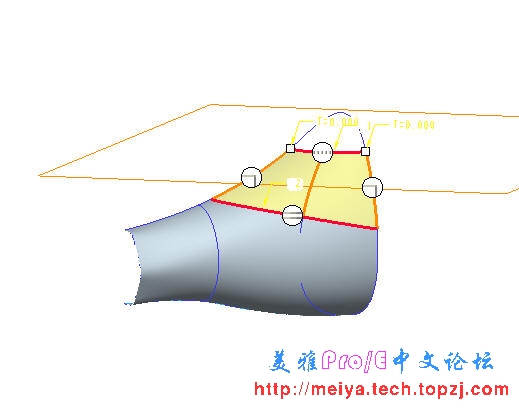

补，注意边界设置~~~

jackie0086 · 发表于 2006-9-29 10:46:39

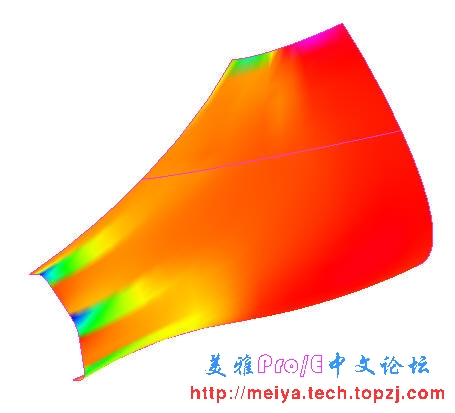

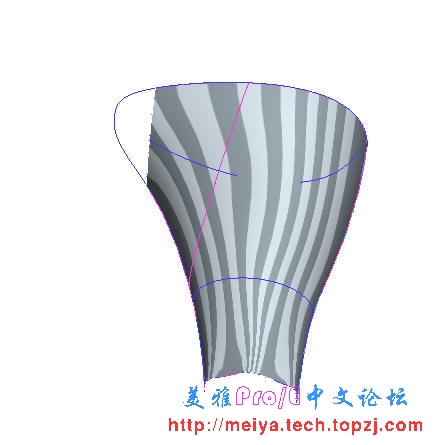

纹儿分析一下
再搞死一下

jackie0086 · 发表于 2006-9-29 10:47:48

然后就是合并--镜像

jackie0086 · 发表于 2006-9-29 10:49:13

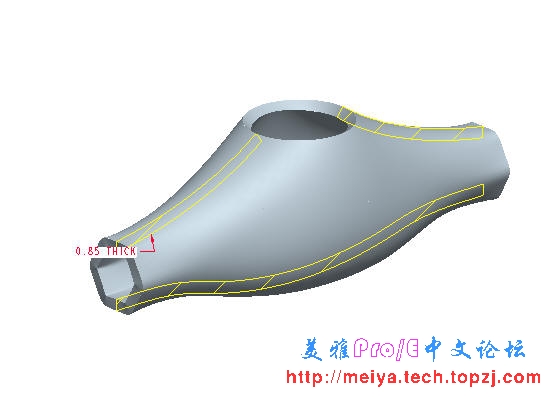

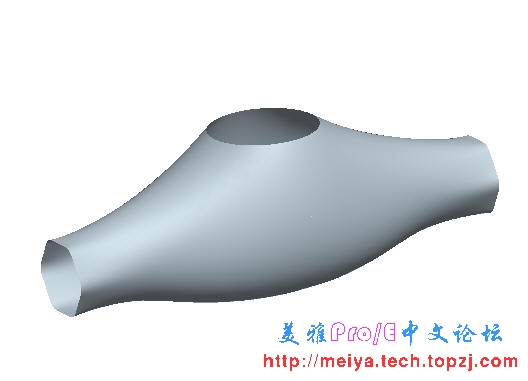

加厚，大功告成
