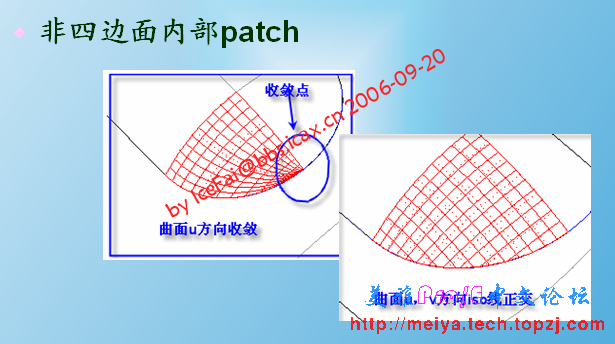

1.理解曲面内部patch。非四边面的内部patch比较

评分

1 查看全部评分

美雅设计在线

回复

使用道具举报

楼主| 发表于 2006-9-24 17:23:22 | 显示全部楼层

实际例子讲述

下载附件学习理解

[ 本帖最后由 chinanast 于 2006-9-24 17:25 编辑 ]

power_varsec-2[1].prt.rar

48.17 KB, 阅读权限: 20, 下载次数: 87, 下载积分: 华币 -1

回复支持 1 反对 0

使用道具举报

楼主| 发表于 2006-9-24 17:07:32 | 显示全部楼层

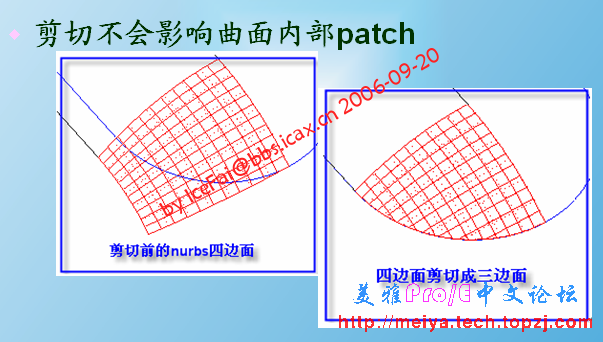

通过四边面剪切构建高质量三边或多边面，剪切不会影响曲面内部patch

回复支持反对

使用道具举报

楼主| 发表于 2006-9-24 17:08:04 | 显示全部楼层

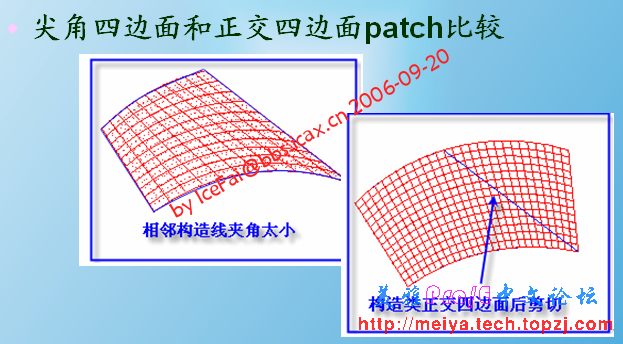

四边面尽量转化为类正交四边面的剪切。构建规则的内部patch

[ 本帖最后由 chinanast 于 2006-9-24 17:09 编辑 ]

回复支持反对

使用道具举报

楼主| 发表于 2006-9-24 17:10:04 | 显示全部楼层

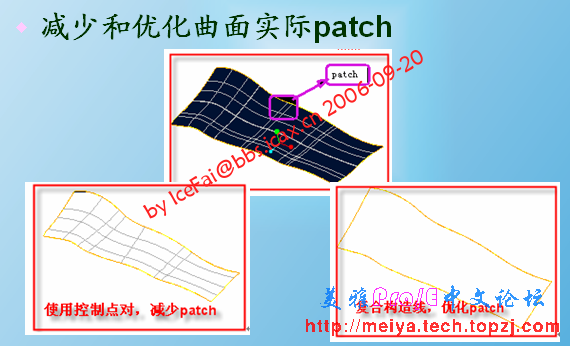

使用控制点队和复合尽量减少和优化实际曲面patch。减少后续工作苦恼

回复支持反对

使用道具举报

楼主| 发表于 2006-9-24 17:10:40 | 显示全部楼层

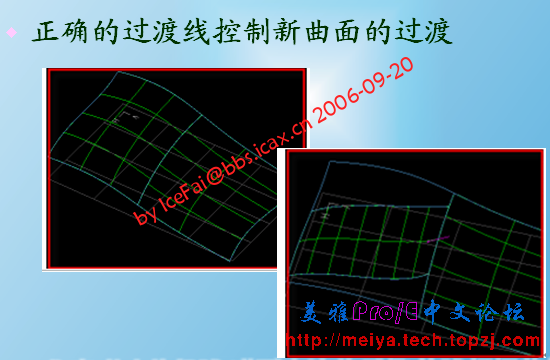

建立正确的过渡曲线控制过渡曲面的走向。必要时提取母曲面的iso线作为参考

回复支持反对

使用道具举报

楼主| 发表于 2006-9-24 17:11:06 | 显示全部楼层

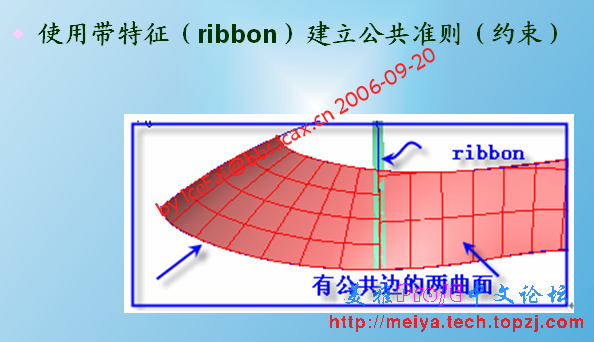

善于利用带特征（ribbon）替多个曲面建立公共约束基准。

回复支持反对

使用道具举报

楼主| 发表于 2006-9-24 17:12:02 | 显示全部楼层

曲面的构建原则

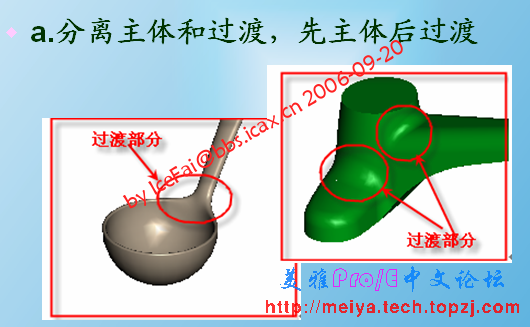

a.分离主体和过渡部分，先主体后过渡

[ 本帖最后由 chinanast 于 2006-9-24 17:28 编辑 ]

回复支持反对

使用道具举报

楼主| 发表于 2006-9-24 17:13:06 | 显示全部楼层

构建原则

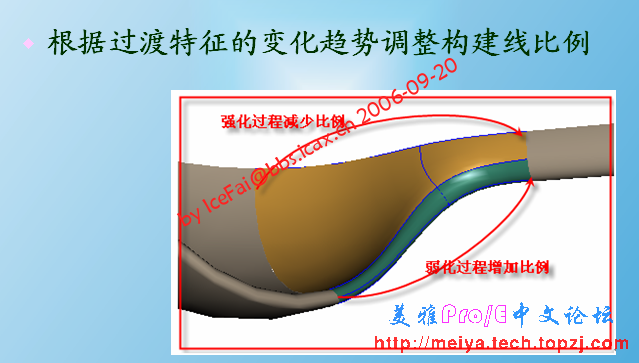

b：根据过渡的形状变化趋势调整过渡段比例。弱化特征加大比例强化特征减少比例

回复支持反对

使用道具举报

楼主| 发表于 2006-9-24 17:13:54 | 显示全部楼层

构建原则

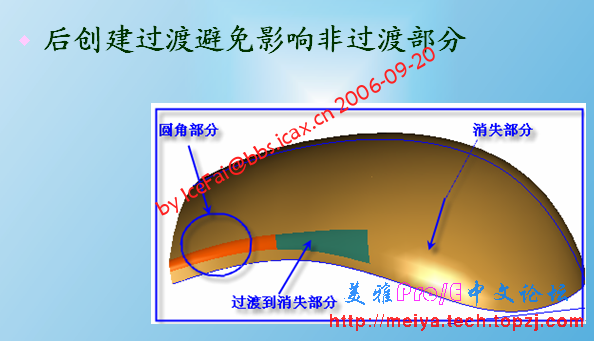

C：后于主体特征创建过渡特征，避免连接的主体特征之间发生形状干扰

回复支持反对

使用道具举报

楼主| 发表于 2006-9-24 17:14:50 | 显示全部楼层

构建原则

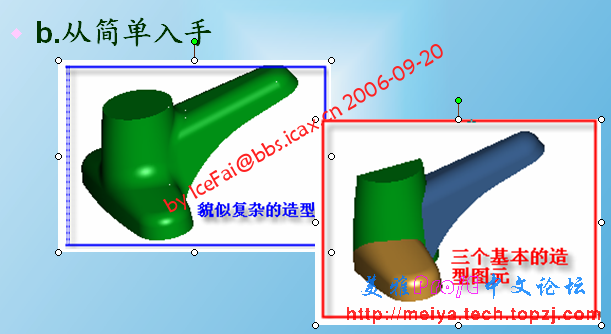

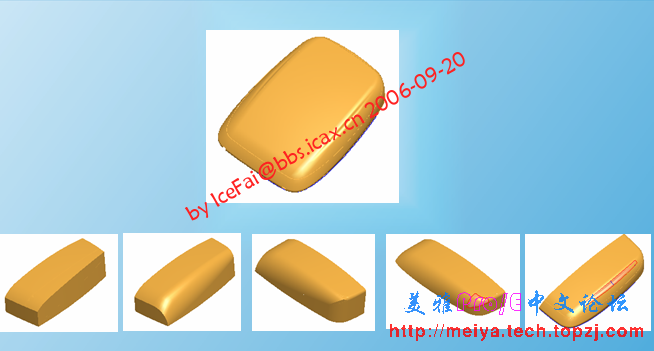

D：总是从简单方法开始，根据形状需要不断调整和添加约束条件和构面方法（指令，拆法）

[ 本帖最后由 chinanast 于 2006-9-24 17:16 编辑 ]

回复支持反对
