破衣曲面設計技巧(三角面的多种做法)

中华秀剑 · 发表于 2006-9-24 09:27:10

一、三角面的做法
加入精华贴！+10分鼓励——chinanast

[ 本帖最后由 chinanast 于 2006-9-25 17:59 编辑 ]

中华秀剑 · 发表于 2006-9-24 09:27:52

情况一

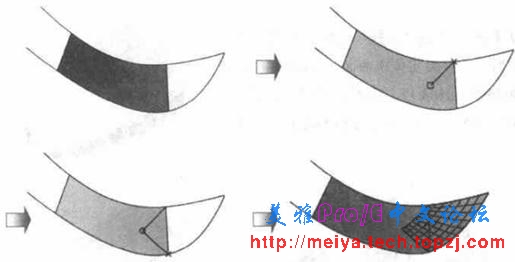

如圖所示，目前右方是三角區域，不是4條邊界綫。直接在左方現存曲面上建立兩條COS曲綫，接著選用此兩條COS 曲綫以及右方兩條原有曲綫構造曲面，最後再MERGE兩曲面。

加入精华贴！——chinanast

[ 本帖最后由 chinanast 于 2006-9-25 17:57 编辑 ]

中华秀剑 · 发表于 2006-9-24 09:28:16

情況二

比如“湯匙”形狀設計時，重點在盛湯的勺形區域，你可以使用前面介紹的方法構建曲面。
在此介紹另類方法，呵呵

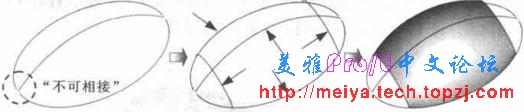

如圖，先產生3條外形曲綫但不可以相接（其中的原因要你動動腦袋了）
接著建立兩條截面曲綫，選用曲綫構建曲面：
加入精华贴！——chinanast

[ 本帖最后由 chinanast 于 2006-9-25 17:57 编辑 ]

中华秀剑 · 发表于 2006-9-24 09:28:39

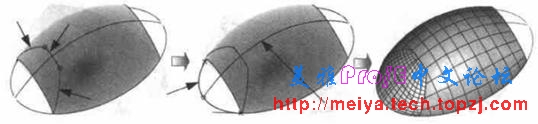

如圖所示：在新建的曲面上構造3條COS曲綫
在開始的3條未相接曲綫端點繪製一條曲綫（外形盡可能相仿），兩端點必須連接COS曲綫
選用此三條COS曲綫和最後一條建立的曲綫再加選一條内部曲綫，構造曲面
MERGE曲面
加入精华贴！——chinanast

[ 本帖最后由 chinanast 于 2006-9-25 17:57 编辑 ]

中华秀剑 · 发表于 2006-9-24 09:29:15

情況三

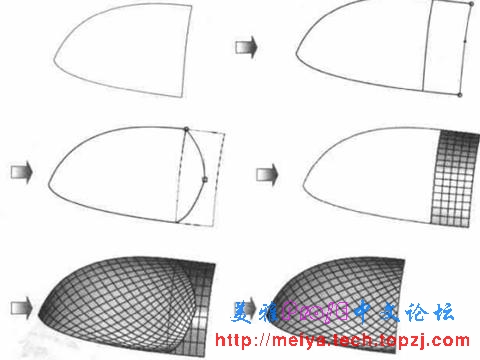

情況三類似情況一，同樣是處理“三角面”的設計。情況一是在既有曲面上建立COS曲綫，情況三是先構造一個曲面，在其上再構造COS曲綫，等到建立曲面后再裁減多餘的延伸曲面如圖所示：
加入精华贴！——chinanast

[ 本帖最后由 chinanast 于 2006-9-25 17:58 编辑 ]

中华秀剑 · 发表于 2006-9-24 09:29:40

先寫這麽多了，以後有心得的話，會再補充的哦。呵呵
