这种曲面怎么弄可以过渡光滑？

Jerry-sun · 发表于 2017-8-28 16:52:09

本帖最后由 sdgdjgb 于 2017-8-29 08:53 编辑

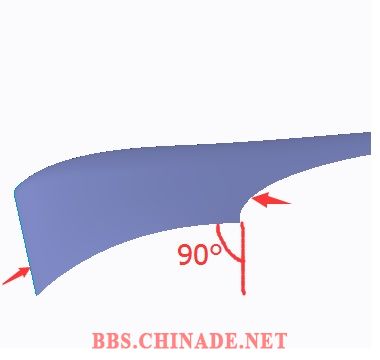

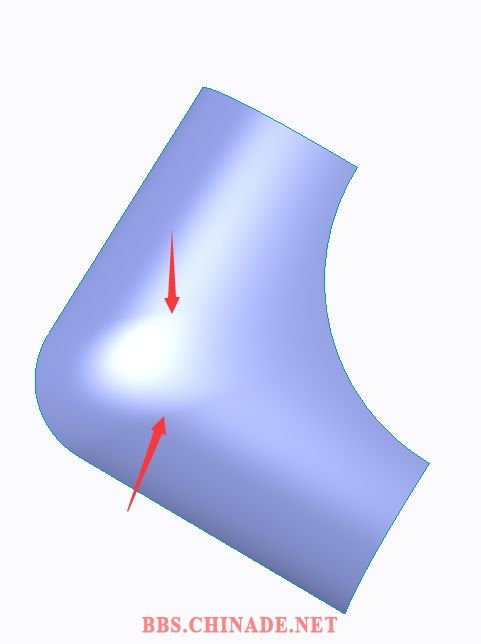

中间总是有两条棱边

zhangjiqiang · 发表于 2017-10-21 18:30:21

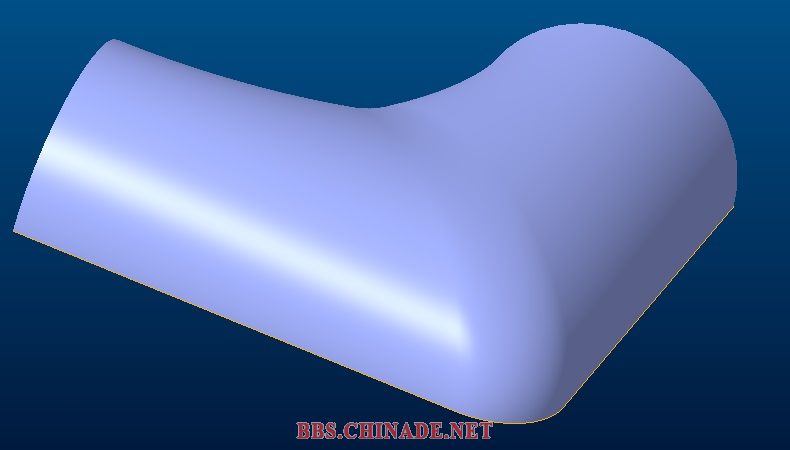

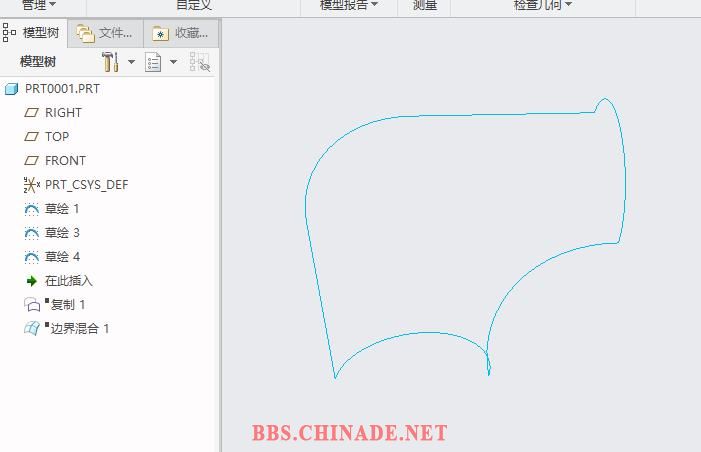

[img]楼主发的是平板电脑类的产品的角落部位吧，这个问题我研究了几年了，用了很多方法，目前是中间加两线，要反复调整，下图是我做的产品，已做过手板，角落饱满，很漂亮

junedyx · 发表于 2017-9-3 20:57:27

实在不行的话就老老实实铺面吧，也就一两分钟的事

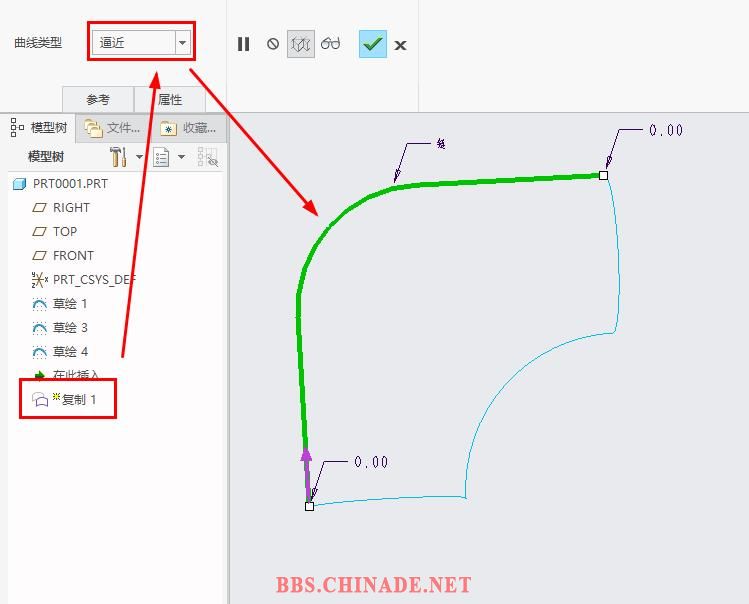

sdgdjgb · 发表于 2017-8-28 17:53:13

本帖最后由 sdgdjgb 于 2017-8-28 18:38 编辑


junedyx · 发表于 2017-8-28 21:39:35

厉害呀，不过这贴子好像发错地方了吧？

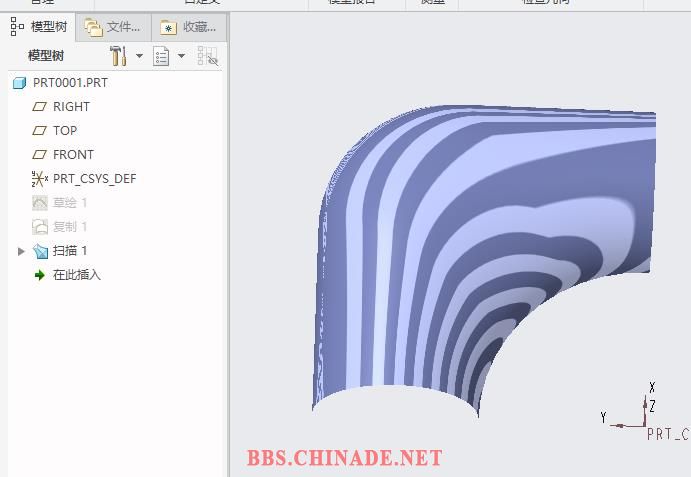

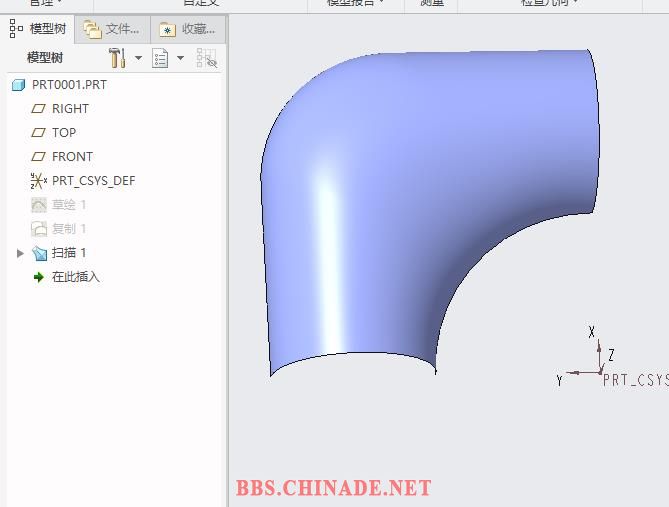

sdgdjgb · 发表于 2017-8-29 09:07:56

本帖最后由 sdgdjgb 于 2017-8-29 09:18 编辑


prt0001.prt.zip (30.7 KB, 下载次数: 26)

Jerry-sun · 发表于 2017-8-30 10:56:23

sdgdjgb 发表于 2017-8-29 09:07

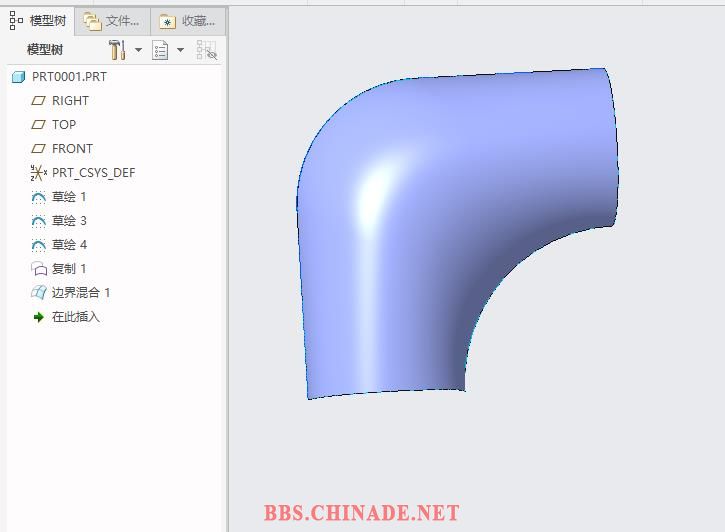

aasohu · 发表于 2017-8-30 19:00:51

sdgdjgb 发表于 2017-8-29 09:07

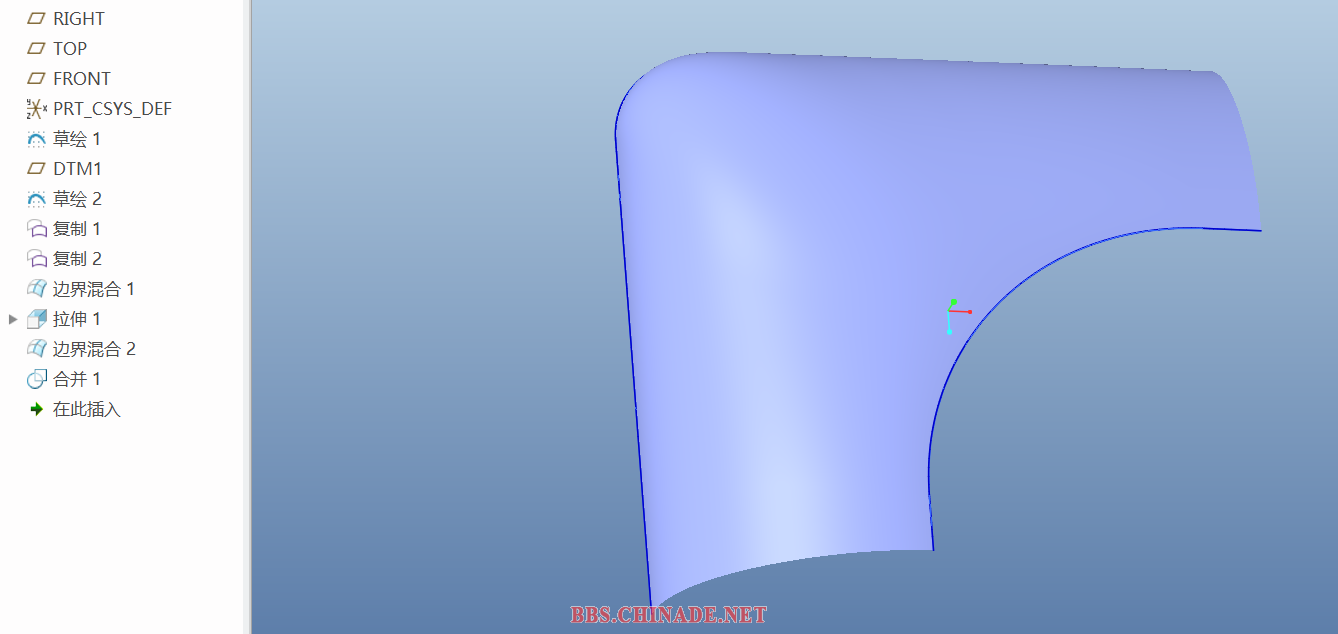

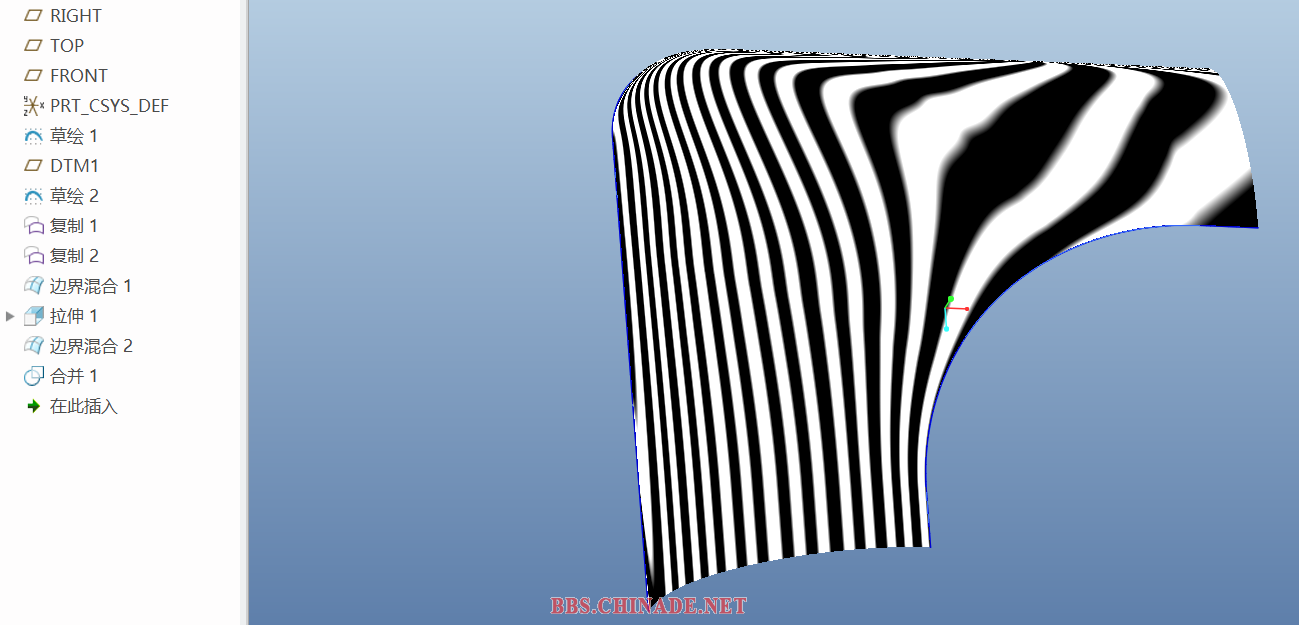

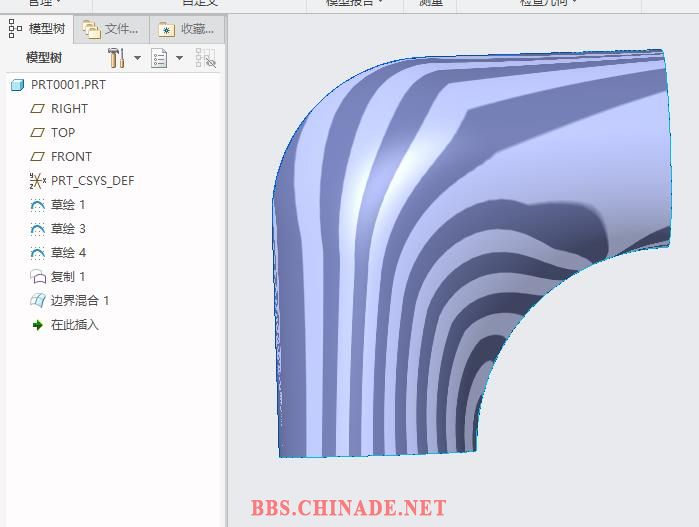

辛大，你的外侧圆角大了，不用扫，用边界做也显得光滑。

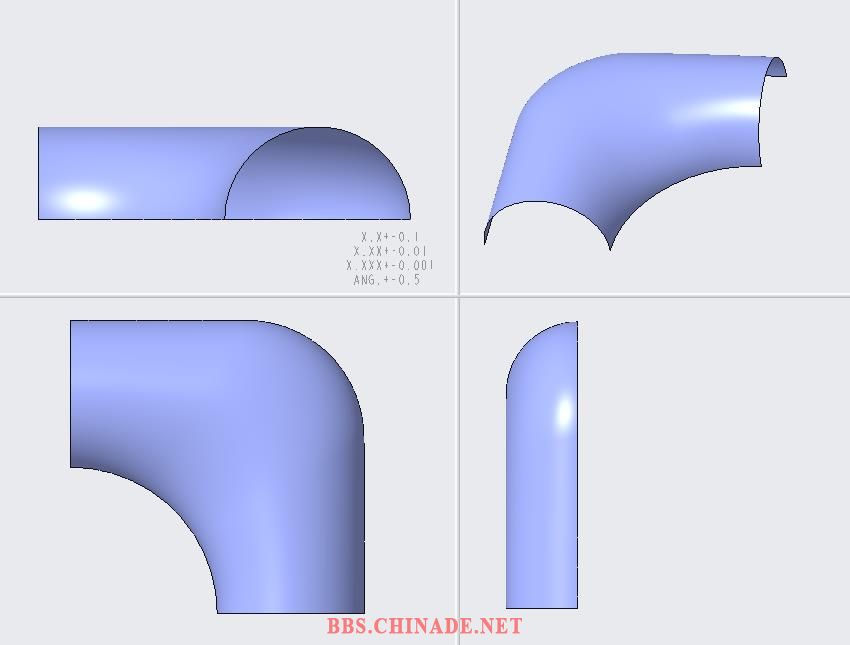

小了就有问题了。改外观圆角半径为15，效果如图了

aa1aa · 发表于 2017-8-31 08:43:47

:D:D:D

jsm1986 · 发表于 2017-8-31 15:00:29

学习了！谢谢！

w5555 · 发表于 2017-9-3 09:26:40

学习
