在已知的模型中，确定某一个确定的体积值

lxjb528

在已知的模型中，确定某一个确定的体积值此文前期已上传动态图片，详见：http://www.chinade.cc/thread-127175-1-1.html
今天做一图文教程，有需要的请留存。

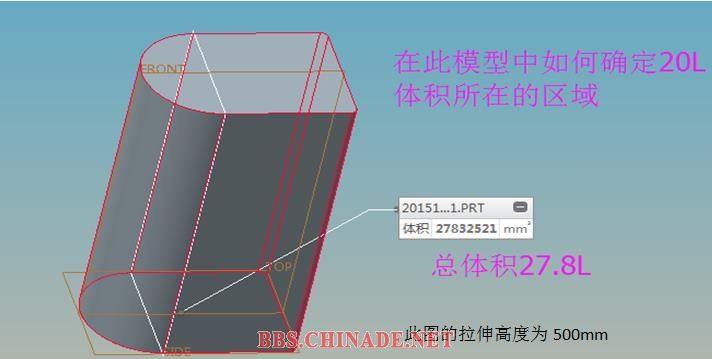

以下图为例：

第一步：以top面为基准，创建一平面DTM1,与TOP面平行，两平面距离为任意值（TOP、DTM1根据实际情况命名）

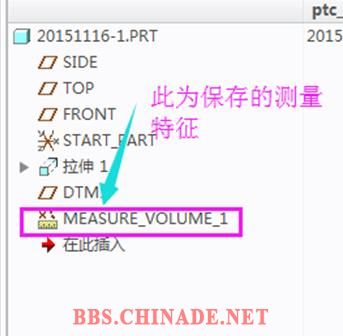

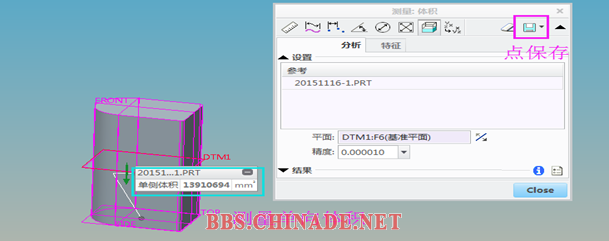

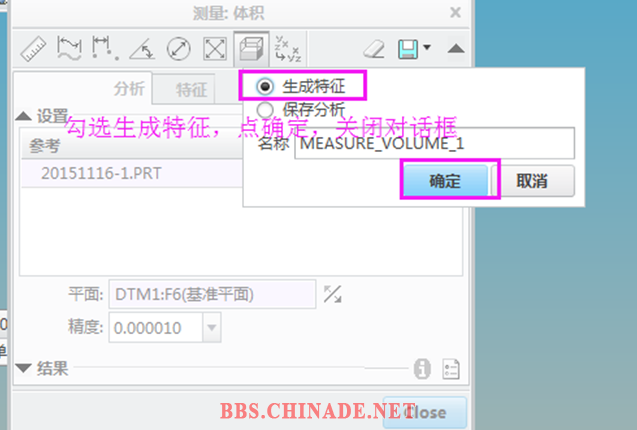

第二步：按照测量单向体积的方法进行测量并保存为特征。见下图

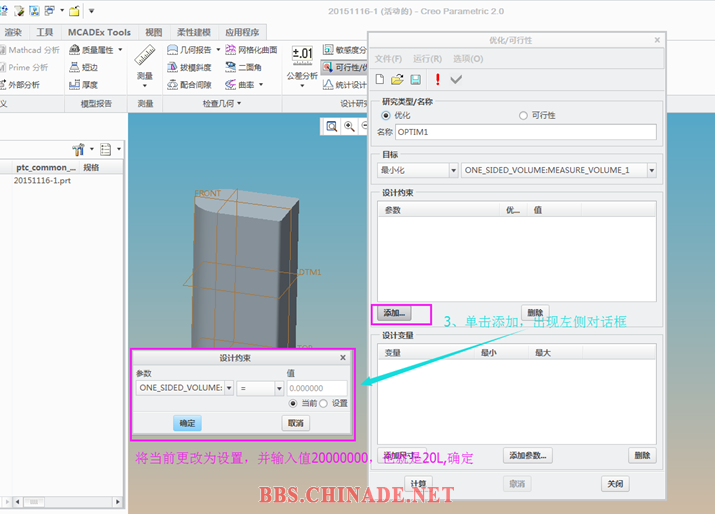

第三步：进入分析模块，点击可行性/优化按钮。弹出如下图窗口，点击添加按钮，出现“设计约束”对话框，在参数栏选择单侧体积，将“当前”更改为“设置”，并输入20000000（20L），单击确定。

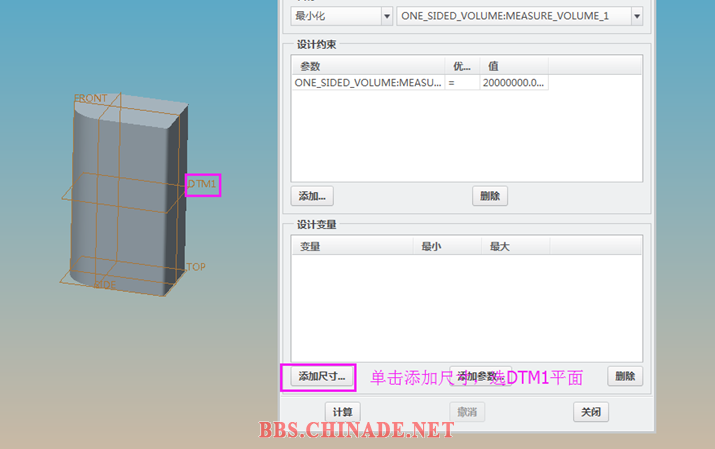

第四步：在设计变量中单机添加尺寸，选择步骤一种所创建的DTM1平面，点击视图中所出现的尺寸

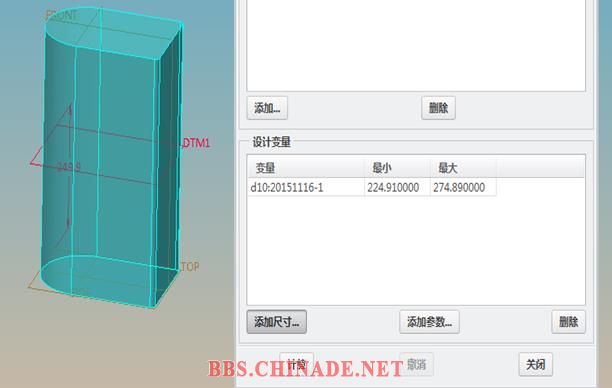

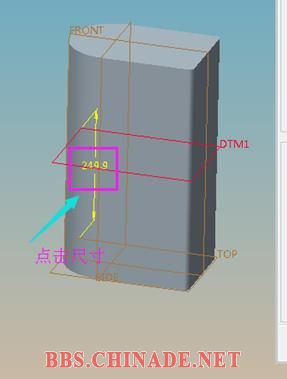

点击下图中所出现的尺寸；

出现下图对话框：

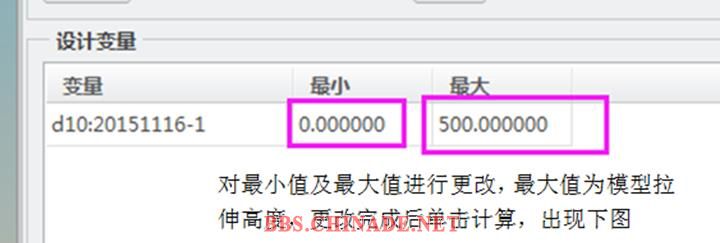

更改此处的最大值与最小值。

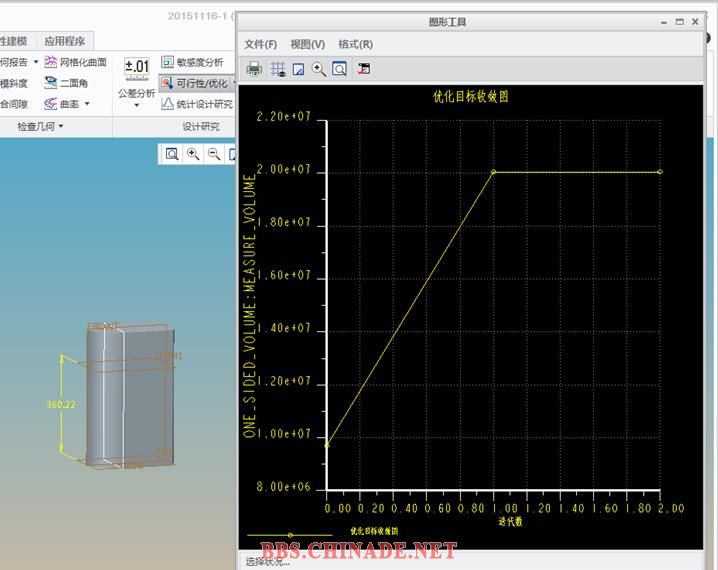

最大值与最小值更改完成后，单击“计算”按钮，出现下图：

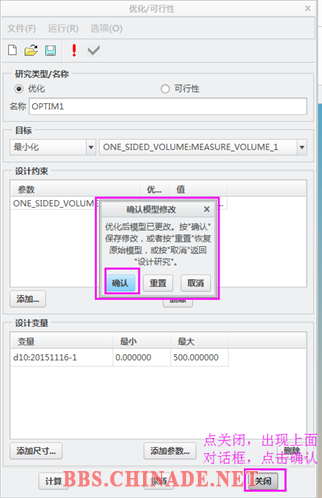

从此图可以看出，DTM1平面距TOP面的距离已经发生变化，关闭图形工具。关闭优化/可行性对话框，如下图操作
