关于展平部分球面的问题

hzengxin · 发表于 2017-7-28 12:07:52

本帖最后由 hzengxin 于 2017-7-28 12:56 编辑

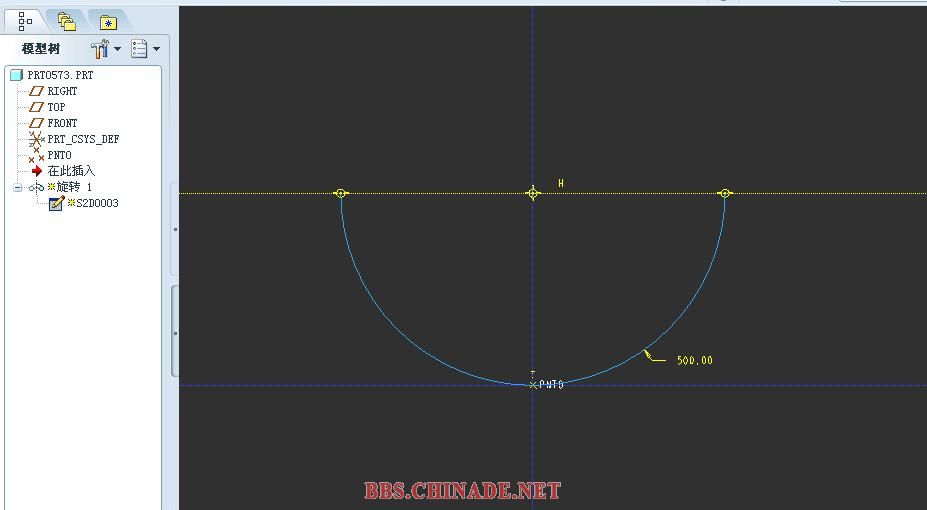

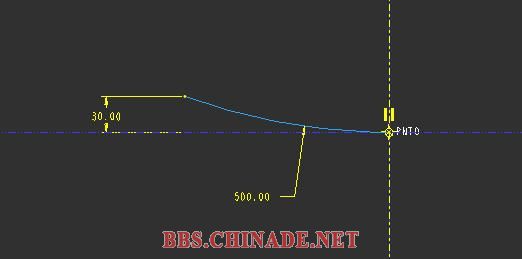

比如这样一个旋转的部分球面

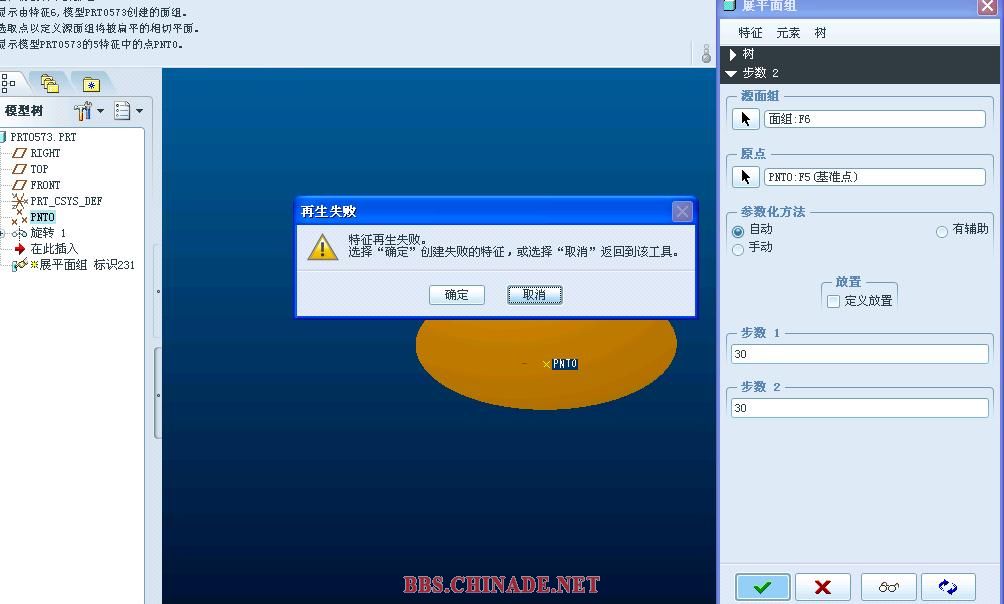

直接展平会失败

但如果这样

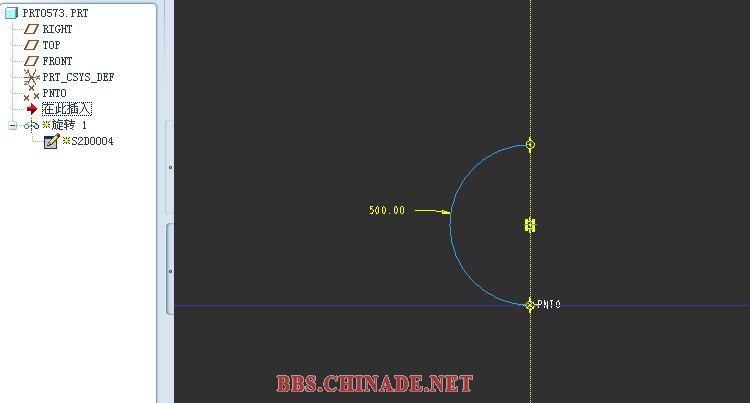

旋转整个球面

然后用一个基准平面切，切出来的尺寸跟第一个做的一样

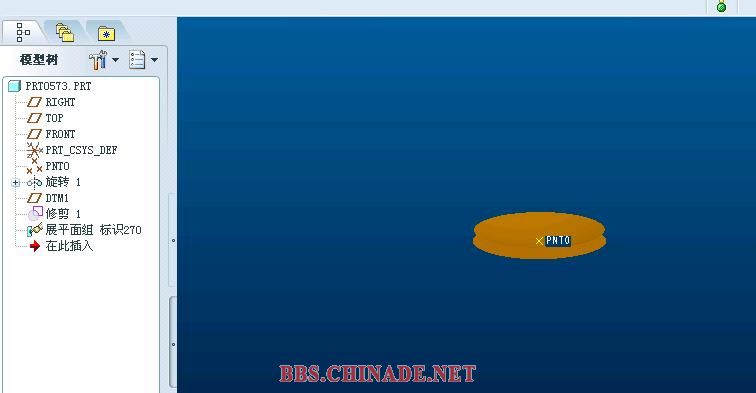

却能成功

个人是这样认为的：

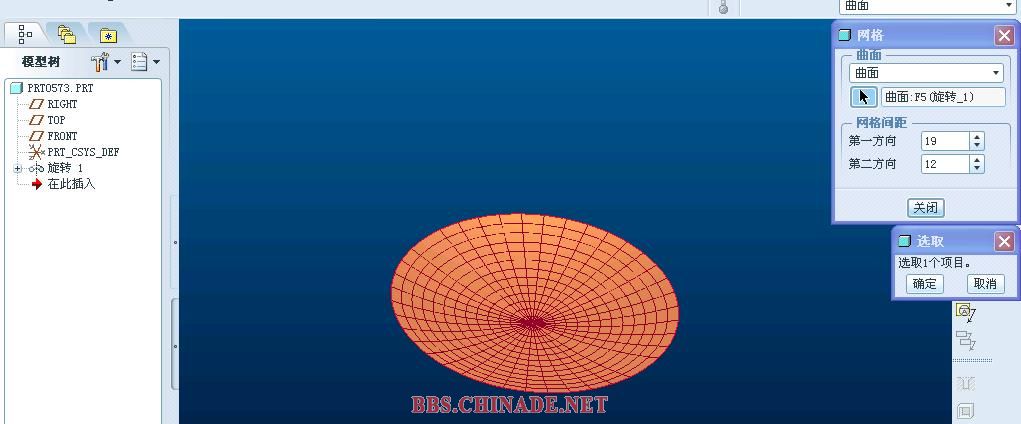

直接旋转不用切除的话，我们网格化曲面时可以看到

收敛于一点，所以不能展平

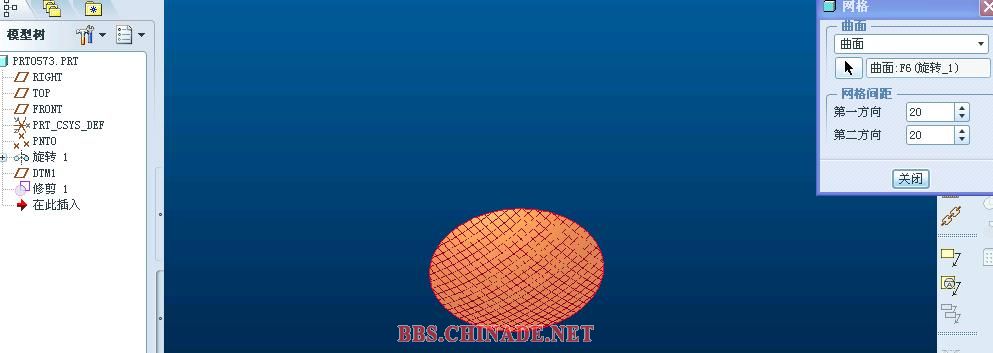

而如果旋转整个面，然后切的时候，可以看出

没有收敛，所以可以展平

61.prt.rar (67.21 KB, 下载次数: 12)

hzengxin · 发表于 2017-7-28 12:32:18

本帖最后由 hzengxin 于 2017-7-28 12:54 编辑

如果你这样旋转整个球然后切的话：

还是不行。
这跟你切除用的基准平面在哪有关系。
可以网格化曲面看出来

hzengxin · 发表于 2017-7-28 13:20:28

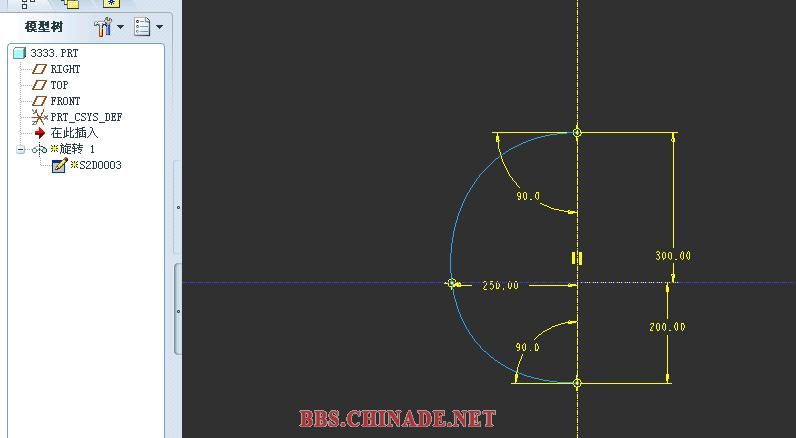

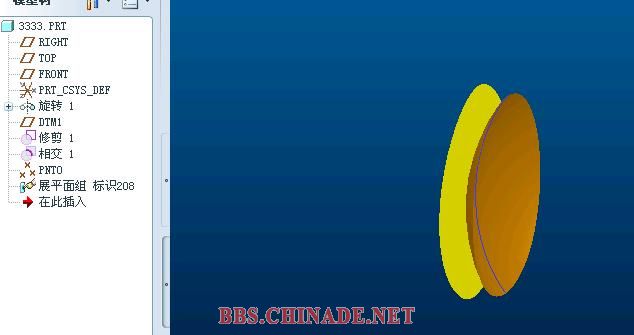

同理，对于其它非球面的旋转面也可以这样处理

dss.prt.rar (88.38 KB, 下载次数: 3)

wyj · 发表于 2017-7-28 21:37:36

太强了，学习！
creo4.0改善了！

guanshen2004 · 发表于 2017-7-31 08:19:33

学习了。

wod861210 · 发表于 2017-8-5 11:31:36

只能展开小部分面，大了也展不开

菜鸟AV号 · 发表于 2017-8-10 22:09:33

这个只能展开咦小部分，半圆了就会展开失败了的。
