基于creo关系式优化

西山住客

有些设计，我们需要对设定的目标进行优化，我们只要知道变量对目标的影响，列出需要的关系式，通过条件判断，驱动变量，实现目标。下面我们以一对齿轮副的滑动率相等为目标，通过设计齿轮的变位系数这个变量，将一对齿轮副的滑动率逼近到相等：
1、找手册，熟悉齿轮相关参数和变位系数的公式，写好关系式，创建一个精确建模。这个不是太难：
.
.
.
.

2、接着创建滑动率关系式：

/*速比
IF Z<=Z1
U=Z1/Z
ELSE
U=Z/Z1
ENDIF

/*   DB：基圆      DA齿顶圆        ALPHA：分度圆压力角 ，这些参数自己去找手册写关系式吧

AE1=ACOS(DB/DA)                                                              /*设计齿轮齿顶压力角
AE2=ACOS(DB2/DA2)                                                         /*配对齿轮齿顶压力角
INVA=TAN(ALPHA)-ALPHA/180*PI                                     /*分度圆渐开线函数
INVAA=(TAN(AE1)-AE1/180*PI )                                       /*齿顶圆渐开线函数



IF Z<=Z1
HDL1=(((TAN(AE2)-TAN(A1T))/((1+Z/Z1)*TAN(A1T)-TAN(AE2))))*((1+U)/U)                  /*小齿轮滑动率
HDL2=(((TAN(AE1)-TAN(A1T))/((1+Z1/Z)*TAN(A1T)-TAN(AE1))))*(1+U)                      /*大齿轮滑动率
ELSE
HDL2=(((TAN(AE1)-TAN(A1T))/((1+Z1/Z)*TAN(A1T)-TAN(AE1))))*((1+U)/U)                  /*小齿轮滑动率
HDL1=(((TAN(AE2)-TAN(A1T))/((1+Z/Z1)*TAN(A1T)-TAN(AE2))))*(1+U)                      /*大齿轮滑动率
ENDIF

/*滑动率差值放大100倍
DATAHDL=ABS(HDL1-HDL2)*100


3、优化关系式：圆柱齿轮有个优化设计原则：配对齿轮滑动率接近。下面的关系式就是通过多步再生，驱动设计齿轮的变位数的变化，将滑动率逼近到相等，指导达到我们预先设定的目标：

游客，如果您要查看本帖隐藏内容请回复

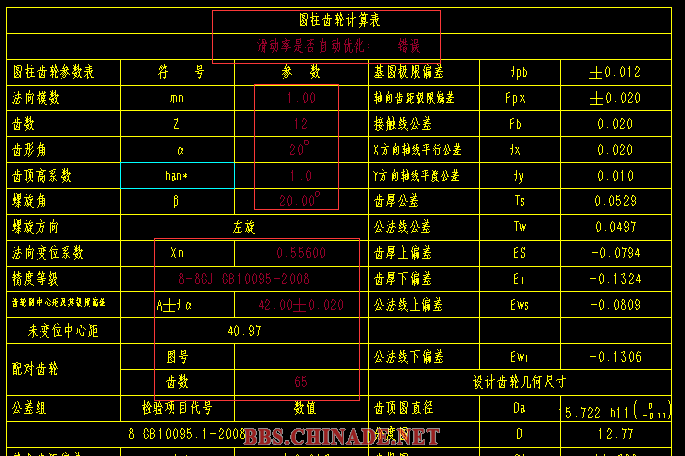

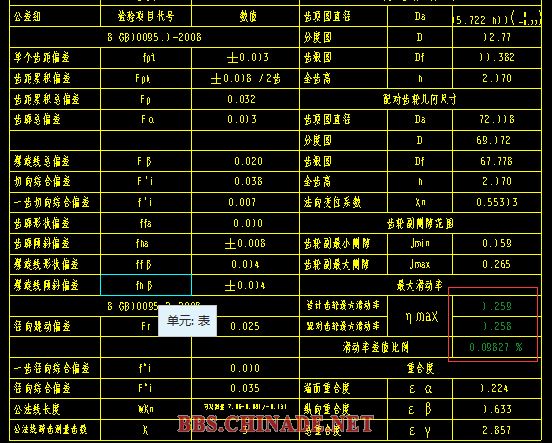

5、在工程图的表格里写上我们需要操作的参数：例如我们设计齿轮的条件参数、优化控制参数、显示配对齿轮的滑动率和滑动率差值参数，通过录制的一个多步再生快捷键，驱动变位系数的值的变化和滑动率变化，直到达到预设值：


6、如果我们先设定好设计条件，将优化开关打开，只要闭上眼睛，做多步再生，直到达到设定值，就好了。

7、利用creo关系式，通过多步再生，驱动变量，达到想要的目标。是非常好的一个优化方法，省去手工反复试算带来的烦恼，将计算过程交给creo去自动完成，我们要做的就是，编好关系式。
