彻底解决creo打印自动判断纸张大小及配置

西山住客 · 发表于 2017-2-23 00:27:25

本帖最后由西山住客于 2017-7-4 20:07 编辑

creo打印，如果配置不好，每次打印都需要重新配置，太麻烦，我们可以按照下面的教程进行配置，不管是A4还是A3，可以快速打印：
1、配置一个打印配置文件：ms_print_mgr.pcf

plotter MS_PRINT_MGR
button_name 系统打印机
button_help Print using Windows Printer Manager.
plot_drawing_format YES
plot_segmented NO
plot_roll_media yes
plot_label NO
plot_handshake software default
create_separate_files NO default
plot_with_panzoom NO default
orientation_portrait no
auto_rotation YES
allow_file_naming YES
plot_name NO
plot_translate 0.236220 0.236220
interface_quality 3
plot_destination file
plot_file_dir D:\config\text(系统配置文件)\
pen_table_file d:\config\text(系统配置文件)\table.pnt
plot_sheets current
paper_size Variable
paper_outline NO default
plot_clip NO default
plot_area NO default
plot_stroke_text YES

注意：

游客，如果您要查看本帖隐藏内容请回复

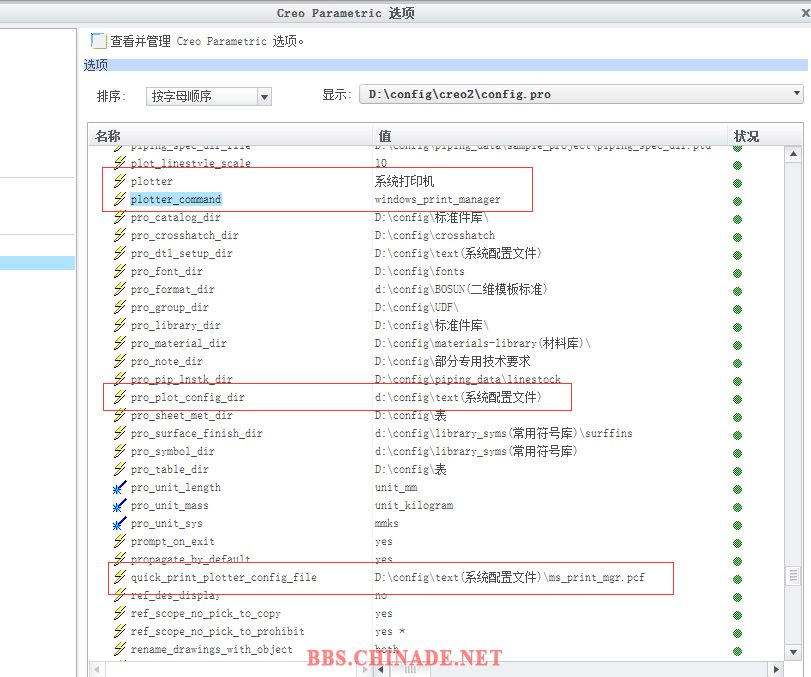

2、在config里配置好打印机配置文件：

plotter 的值为：系统打印机

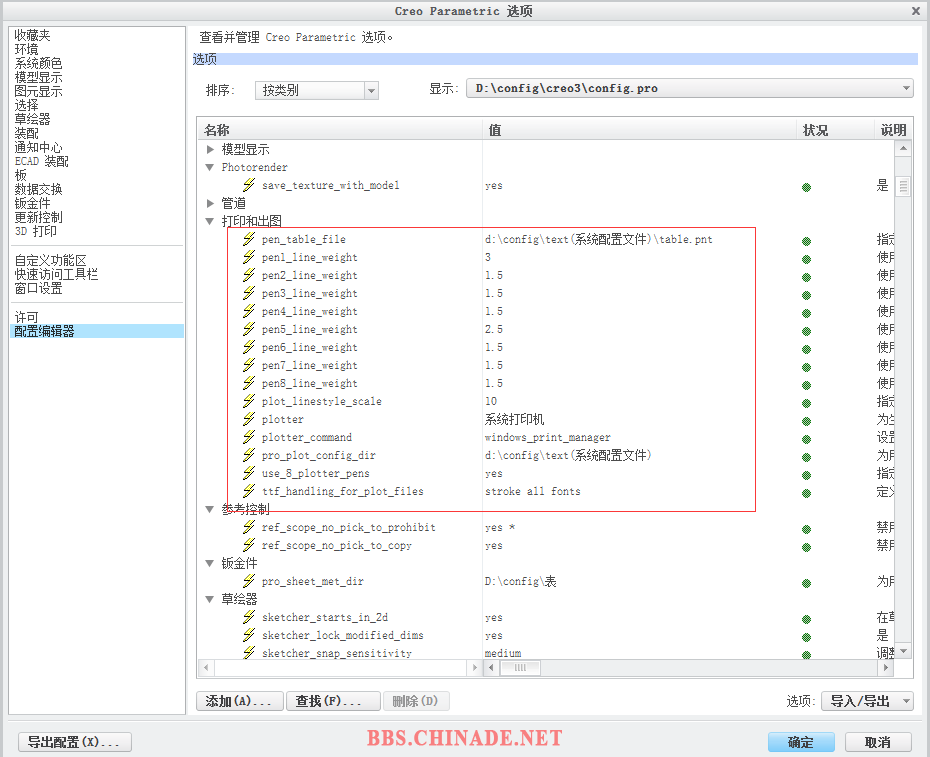

3、当然关于打印笔宽和文本问题，自己在config里做好配置；
table.pnt文件内容：

pen 1 color 0.0 0.0 0.0; thickness 0.045 cm; drawing_color
pen 2 color 0.0 0.0 0.0; thickness 0.018 cm; letter_color
pen 3 color 0.0 0.0 0.0; thickness 0.018 cm; half_tone_color
pen 4 color 0.0 0.0 0.0; thickness 0.018 cm; highlite_color
pen 5 color 0.0 0.0 0.0; thickness 0.045 cm; attention_color
pen 6 color 0.0 0.0 0.0; thickness 0.018 cm; section_color
pen 7 color 0.0 0.0 0.0; thickness 0.018 cm; dimmed_color
pen 8 color 0.0 0.0 0.0; thickness 0.018 cm; edge_highlite_color

4、做好上面的配置

我们可以快速打印，不管当前图纸是A0\A1\A2\A3\A4，只要你的打印机支持，都会自动判断。当然一般打印机只支持A3\A4

wyj · 发表于 2017-2-23 08:42:55

感谢楼主！！！
学习了！

zhang168 · 发表于 2017-2-23 12:48:18

感谢楼主！！！分享

zhgp09 · 发表于 2017-2-23 12:56:53

感谢大师！！！分享

勇者锋狂 · 发表于 2017-2-23 13:07:04

彻底解决creo打印自动判断纸张大小及配置

chg5829260 · 发表于 2017-2-23 13:21:45

感谢楼主！！！
学习了！

当下 · 发表于 2017-2-23 13:33:04

来支持下西坑坑

auden-lin · 发表于 2017-2-23 13:40:36

谢谢西山大师热心分享

HANXUAN · 发表于 2017-2-23 13:45:38

谢谢西山大师分享

lgy82 · 发表于 2017-2-23 14:02:02

感谢楼主！！！分享
